一、產品概述：
電工電子技能工作島是依據國家人力資源與社會保障部《技工院校工學結合課程教學改革試點工作方案》設計，圍繞典型工作任務確定課程目標，選擇課程內容，制定專業教學計劃，根據國家職業標準中相關內容，將機電工學結合中有關<模擬電子技術>、<數字電子技術>、 <電工基礎>、<電路原理>、<電路與磁路>、<電工學>、<電力電子技術>等通過工作任務的訓練有機結合在一起，實現將典型工作任務量化為多各子任務，循序漸進的貫徹以任務引領、項目驅動、模塊化教學的新理念，遵循教學規律，利用多媒體教學、網絡教學及情景化教學的先進手段，將復雜的知識點簡單化，深奧的理論點明晰化，貼近實際的企業工作內容與流程，將實訓車間與企業、實訓老師與企業職員、實訓內容與工作任務真正融合為一，達到工學結合教學目的。
電工電子技能工作島采用6邊桌設計，實訓模塊自由組合的新思路，學員可根據實訓項目的要求組合成相應的實訓電路，完成電工、電子技術的實訓，達到“教”、“培”、“考”目的，設備組合簡單使用方便布局科學整齊美觀，擴展升級容易。同時采用了彩色噴繪新工藝、鋼制噴塑新工藝等先進工藝。適用于職業院校、技工學校等用于電工基本技能的實訓考核。
二、技術參數：
1、 工作電源： 三相四線  AC380V±5%  50Hz
2、 安全保護： 漏電保護（動作電流≤30mA），過流保護，熔斷器保護
3、 額定功率： 2KW
4、 環境溫度： -10℃～40℃
5、 相對濕度： ≤85%
6、 工作臺尺寸：2500mm（直徑）×775mm（高）、桌面為內切六邊形；
7、 電氣固定方式：內螺紋膠粒
三、產品結構：

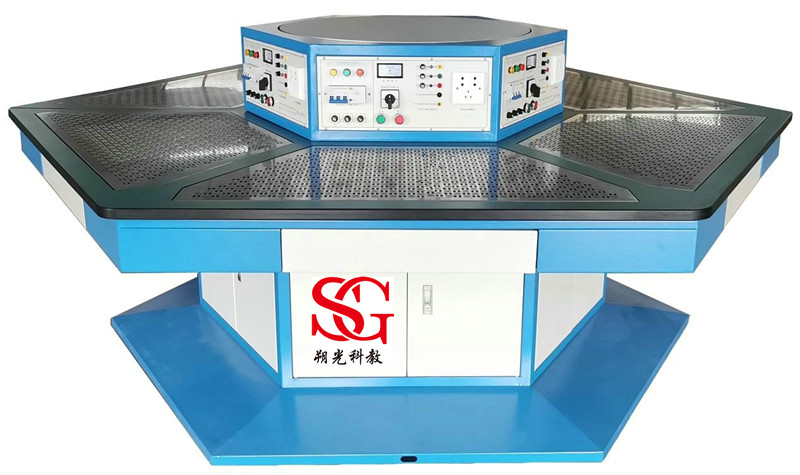

電工電子技能工作島由六邊形工作臺、六邊形電源控制屏、磁吸式實訓模塊、磁吸式實訓底座等，能同時容納6名學生在設備上進行操作。
（一）六邊形工作臺：六邊形工作臺：桌體采用優質冷軋鋼板，經過機械加工成型，整機既堅固耐用，又美觀大方。工作臺表面噴塑，色彩穩重。工作臺六工位設計，每工位設置有雙開門式存儲柜，工位與工位之間采用圓弧形過渡板連接。桌面為六邊形結構，采用30mm厚的實芯理化板非高密度防火板，外表面貼防火板，桌邊倒圓弧處理，美觀安全。工作臺直徑為2500mm，高度按人體工程學要求設計，高度為750mm。
（二）六邊形電源控制屏：電源控制屏采用六邊形結構，與工作臺相對應�？蚣懿捎脙�(yōu)質鞍鋼盒裝鋼板，經過機械加工成型，外表面噴涂彩色環氧聚塑。六個作業面配置有實訓電源控制系統，控制面板具有漏電保護、短路保護功能。電源控制屏頂面采用10mm厚的鋁框包邊，內置有直徑為850mm的多角度公共操作平臺。每工位電源控制屏功能：
   1、電源輸入：AC220V±10%50Hz
2、電源輸出：
1）提供直流電源輸出：-5V/0.2A~+5V/0.2A可調， -12V/0.2A~+12V/0.2A可調，固定電源+12V/1A，-12/1A,+5V/1A，-5V/1A；設有短路保護自動恢復功能；
2）提供交流電源AC15V，AC7.5V，AC0V；
3）信號源（函數發生器）：
幅度連續可調信號源，可輸出三角波、方波、正弦波，頻率范圍10Hz~100KHz；
提供正負輸出單次脈沖（脈沖信號發生器）：
提供正負脈沖輸出，每按一次輸出一個正負脈沖；
4）提供三態邏輯測試筆：
可測量和顯示TTL電平的高電平、低電平和高阻態；
3、提供12V/5W燈泡負載一個；
4、提供200歐/2W功率電阻一個；
5、提供12V/1.2W直流電機負載一個；
（三）磁吸式實訓模塊
提供一套磁吸式電工電子實訓模塊（所有磁吸式透明創新實訓模塊儲存在特制的磁吸式底板上，便于管理），可以完成直流電路、模擬電子技術、數字電子技術和電子綜合應用實訓項目。實訓模塊面板采用PCB板制作而成，器件和信號接口均已引至板上的專用插座，實訓模塊裝有四個強力磁吸盤，與“磁吸式實訓基座”配合實訓操作。
磁吸式實訓模塊由透明元件盒及PCB板構成，元件盒是組合式透明元件盒，元件盒單元組采用多元件、典型實訓單元電路、典型傳感器、通用集成電路插座等制成，可根據實訓需要方便地組合成不同的電工電子實訓線路；使實訓具有開放性和創新性，元件盒體由透明有機工程塑料注塑而成，具有示教功能，使使用者能夠觀察到元件形狀和接線方式，有利于教師講解和學生認識；面板采用PCB制作而成，表面清爽、符號線路清晰、表面耐磨損、元件更換容易；面板上標志的元件電路符號采用最新國家標準，具有整體結構緊湊、外形美觀大方、安裝簡單、使用保管方便等特點。導線插孔采用防轉座，導線裝有彈性插頭可在模塊上面插接，以保證可靠連接進行各種實訓；實訓時可根據實訓內容和技能訓練的需要，方便地在“磁吸式實訓基座”任意組合實訓線路，以完成不同的實訓項目等。
★（1）電工基礎實訓模塊
①　電路基礎一
模塊提供7種常用電阻（功率不小于1W ）；7種實訓配套電容；4種常用二極管，包括整流二極管、檢波二極管、開關二極管、穩壓二極管；3種常用色環電感；兩路開關控制電路；NPN、PNP三極管各一個；2路電流方向不同的電流測試插孔；所有器件均配有測試插孔，既可以滿足常用元器件的測量實訓，又可以組合使用，完成配套的各種實訓以及各種創新實訓內容。
②　電路原理一
模塊上具有電源供電指示及供電單元、基爾霍夫定理、疊加原理、互易定理等實訓內容，實訓電路通過開關切換即可完成不同實訓電路的搭建，同時配有專用的電流插座，方便電流的測量。
③　電路原理二
模塊上具有電源供電指示及供電單元、戴維南定理、諾頓定理、電源等效變換、最大功率傳輸定理等實訓內容，實訓電路通過開關切換即可完成不同實訓電路的搭建，同時配有專用的電流插座，方便電流的測量。
④　動態電路一
模塊上具有電源供電指示及供電單元、R、L、C特性測試，一階動態響應，二階動態響應等實訓內容，實訓電路通過開關切換即可完成不同實訓電路的搭建。同時配有專用的波形測試環，方便波形的測量。
⑤　動態電路二
模塊上具有電源供電指示及供電單元、RC串并聯選頻，RC單、雙T選頻網絡、RLC串聯諧振電路等實訓內容，實訓電路通過開關切換即可完成不同實訓電路的搭建。同時配有專用的波形測試環，方便波形的測量。
⑥　有源濾波器
模塊上具有電源供電指示及供電單元、二階有源低通濾波器、二階有源高通濾波器、二階有源帶通濾波器、二階有源帶阻濾波器四個實訓，同時配有專用的測試環，方便波形的測量。
⑦　電壓電流表模塊
模塊上裝有一塊直流電壓表85C17 30V,一塊直流電流表85C17 1A.
（2）模擬電路實訓模塊
⑧　晶體管放大電路一
模塊上具有電源供電指示及供電單元、晶體管放大單元模塊電路，可完成單管放大電路實訓、兩級放大電路實訓、負反饋放大電路實訓等試訓內容，實訓電路通過開關切換即可完成不同實訓電路的搭建。同時配有專用的波形測試環，方便波形的測量。
⑨　晶體管放大電路二
模塊上具有電源供電指示及供電單元、差分放大電路、場效應管放大電路，可完成場效應管放大電路實訓以及差動放大器等實訓內容，實訓電路通過開關切換即可完成不同實訓電路的搭建。同時配有專用的波形測試環，方便波形的測量。
⑩　波形發生電路
模塊上具有電源供電指示及供電單元、波形發生電路，可完成RC正弦波振蕩器實訓、LC正弦波振蕩器等實訓內容，實訓電路通過開關切換即可完成不同實訓電路的搭建。同時配有專用的波形測試環，方便波形的測量。
11　集成運放電路
模塊上具有電源供電指示及供電單元和集成功放放大電路實訓內容等，同時模塊還提供各種實訓中所需要的電阻、電容、二極管等常用元器件以滿足實訓需求。
12　功率放大電路
模塊上具有電源供電指示及供電單元、功率放大電路，可完成OTL功率放大電路、集成功率放大電路等實訓內容，實訓電路通過開關切換即可完成不同實訓電路的搭建。同時配有專用的波形測試環，方便波形的測量。
13　直流穩壓電源電路
模塊上具有電源供電指示及供電單元、整流電路、輸入濾波、輸出濾波、可調集成穩壓、二極管穩壓、晶體管串聯穩壓、晶閘管可控整流、固定集成穩壓電路，可完成各種穩壓電路實訓內容。
（3）數字電路實訓模塊
①　DIP拓展電路一
模板上具有電源供電指示及供電單元、2組14腳鎖緊插座，方便擴展使用各種數字芯片，拓展實訓內容。
②　DIP拓展電路二
模板上具有電源供電指示及供電單元、1組20腳鎖緊插座，軍品圓孔型直插式IC插座，方便擴展使用各種數字芯片，拓展實訓內容。
③　DIP拓展電路三
模板上具有電源供電指示及供電單元、2塊400孔面包板，提供16路單排插座轉鍍金臺階插座電路，方便擴展使用各種數字芯片，自由搭建實訓電路，拓展實訓內容。
④　邏輯電平輸出電路
模塊上具有電源供電指示及供電單元、2組TTL三態輸出電路單元（帶三色指示燈）、16路TTL電平輸出單元（帶三色指示燈）、16路帶驅動TTL電平指示單元（三色指示燈），提供實訓所需各種邏輯電平資源。
⑤　LED顯示電路模塊
模塊上具有電源供電指示及供電單元、共陰數碼管單元、共陽數碼管單元、8*8LED點陣單元，6組LED數碼管及配套驅動顯示單元，可在模塊上完成各種LED基礎顯示實訓及數字時鐘實訓。
⑥　數電選配芯片套件
提供1套實訓所需各種數字邏輯芯片，滿足常規數字電路實訓和學生自行創新實訓的需求。
（四）磁吸式實訓基座1套：鋼質噴塑結構，表面均布與磁吸式實訓模塊相配套的磁孔，不需螺絲就能方便布置實訓模塊。
（五）焊接實訓套件(1套／臺)
1、電子報警器
2、電子門鈴電路
3、光控電路
4、光控電路開關
5、航標燈
6、家用臺燈調光電路
7、排風扇自動啟閉電路
9、溫控電路
10、音樂門鈴電路試
11、六管超外差式調頻收音機
12、LED數字電子鐘
13、多路搶答器
（六）★配套電工技術多媒體課件教學系統適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體課件教學系統，可以很大程度上減輕老師講課的工作量。
★1、提供開發單位“電工技術多媒體課件教學系統”著作權證書復印件加蓋單位公章；
★2、提供開發單位“授權書”原件并蓋公章；
★3、為了教學的統一性要求光伏發電工程技術多媒體課件教學系統與實訓裝置是同一個生產商！
(包含以下內容):
第1章  直流電路與電路分析方法
第2章  電路的暫態分析
第3章  正弦交流電路
第4章  三相交流電路
第5章  供電與用電
第6章  變壓器
第7章  電動機
第8章  電動機控制
第9章  電路的暫態分析
第10章  正弦交流電路
第11章  集成運算放大器
第12章  繼電接觸器控制系統
第13章  電子電路中的反饋
第14章  半導體器件
第15章  基本放大電路
第16章  直流穩壓電源
第17章  電力電子技術
第18章  模擬量和數字量的轉換
第19章  交通燈控制系統的設計
第20章  觸發器和時序邏輯電路

四、實訓項目
1、電工部分
實訓一　電位、電壓的測定及電路電位圖的繪制
實訓二　基爾霍夫定律的訓證
實訓三　疊加原理的訓證
實訓四　電壓源與電流源的等效變換
實訓五　戴維南定理和諾頓定理的訓證
實訓六    最大功率傳輸條件測定
實訓七　受控源VCVS、VCCS、CCVS、CCCS的實訓研究
實訓八　RC一階電路的響應測試
實訓九  二階動態電路響應的研究
實訓十　R、L、C元件阻抗特性的測定
實訓十一　RC選頻網絡特性測試
實訓十二　單雙T網絡頻率特性測試
實訓十三　R、L、C串聯諧振電路的研究
實訓十四　雙口網絡測試
實訓十五   負阻抗變換器
2、模擬電路部分
實訓一  常用電子儀器的使用
實訓二  單管放大電路的測量
實訓三　場效應管放大器
實訓四　負反饋放大器
實訓五　差動放大器
實訓六  集成運放基本運算電路
實訓七  集成運放比較器
實訓八  集成運算放大器的有源濾波器
實訓九  RC正弦波振蕩器
實訓十　LC正弦波振蕩器
實訓十一　低頻功率放大器（Ⅰ）─OTL 功率放大器
實訓十二　低頻功率放大器（Ⅱ）─集成功率放大器
實訓十三　集成穩壓器穩壓電源
實訓十四  串聯型晶體管穩壓電源
3、數字電路部分
實訓一  數字電路實訓基礎
實訓二  集成邏輯門電路的邏輯功能
實訓三  組合邏輯電路的分析
實訓四  數據選擇器
實訓五  小規模組合邏輯電路的設計
實訓六  中規模組合邏輯電路的設計
實訓七  觸發器
實訓八  同步時序邏輯電路的分析
實訓九  中規模集成時序邏輯器件的應用
實訓十  同步時序電路的設計
實訓十一  序列信號發生器
實訓十二  數字鐘
4、焊接實訓線路板(1套／臺)
實訓一 電子報警器的焊接與調試
實訓二 電子門鈴電路的焊接與調試
實訓三 光控電路的焊接與調試
實訓四 光控電路開關的焊接與調試
實訓五 航標燈的焊接與調試
實訓六 家用臺燈調光電路的焊接與調試
實訓七 排風扇自動啟閉電路的焊接與調試
實訓八 閃光燈的焊接與調試
實訓九 溫控電路的焊接與調試
實訓十 音樂門鈴電路的焊接與調試
實訓十一 六管超外差式調頻收音機的焊接與調試
實訓十二 LED數字電子鐘的焊接與調試
實訓十三 多路搶答器等實訓線路板的焊接與調試
五、電工電子技能島實訓設備配置（每臺配置）

序號	名    稱	型號與規格	數量
1	六邊形實訓桌		1臺
2	六邊形電源控制屏		1套
3	磁吸式實訓模塊		6套
4	磁吸式實訓基座		6套
5	焊接套件		6套
6	實訓指導書		6本
