一、產品概述

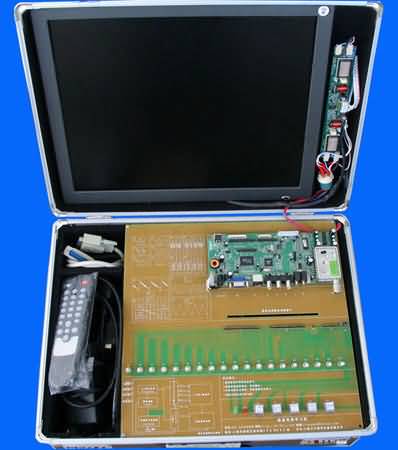

“SG-JD5型液晶電視實驗箱”是根據中華人民共和國勞動和社會保障部發布的《“家用電子產品維修工”職業技能實訓和鑒定設備技術規范》，按照職業教育的教學和實訓要求而研發的產品，適合高職院校、職業學校的應用電子技術、電子電器應用與維修等專業的電視機原理與維修、家用電子產品原理與維修等課程的實訓教學。
SG-JD5型液晶電視實驗箱也適合技工學校、職業培訓學校、職教中心、鑒定站/所的家電類專業及家電維修工中音視頻類維修實操，以及中級、高級工的技能鑒定考核。
實訓箱包括實訓箱體（交直流電源、智能考核接口）、液晶顯示屏和實訓組件（液晶電視模塊、、智能實訓考核系統）。液晶顯示屏：15寸，對比度：600：1，亮度：500cd/m2,反應時間＜16ms。
液晶電視模塊包括無線智能故障轉換接口(免布線)、開關穩壓電路、逆變器背光驅動電路、遙控及本機鍵盤控制、視頻信號處理、音頻輸出、AD模數轉換、內置故障設置系統，可由電腦隨機設置故障點。無線智能實訓考核系統配智能考核軟件和智能答題器，學生可以通過答題器與教師電腦進行數據交換，可以對學生考核情況進行統計分析。配備實訓指導書。
二、技術性能
1.輸入電源：單相三線制AC220V±10% 50HZ
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃）
3.整機容量：＜200VA
4.安全保護：動作電流≤30mA、動作時間≤0.1s
三、系統組成
1.液晶電視實驗箱由實訓箱、液晶顯示器和實訓組件四部分組成
2．液晶顯示器：15寸 對比度： 600：1，亮度：500cd/m2, 反應時間：＜16ms
3．實訓組件
本裝置由液晶彩電模塊、智能實訓考核系統組成。
1）液晶彩電實訓模塊
智能故障轉換接口單元、開關穩壓電路單元、逆變器背光驅動電路單元、遙控及本機鍵盤控制單元、視頻信號處理單元、音頻輸出單元、AD模數轉換單元、內置設故排故系統（可由電腦隨機故障點）
2）智能實訓考核系統
1、計算機可以監控1-126臺家用電器智能考核臺
2、已設置多個故障點。
3、具有發卷功能
4、具有收卷功能
5、具有單臺和全部實驗臺清零功能
6、具有自動檢測各家用電器考核臺的通訊聯機情況
7、可以生成學生個人成績單
8、可以對學生考核情況進行統計、分析
9、設有進入系統密碼，進入系統后能夠修改密碼
10、具有打印功能
11、具有答題次數限制功能
12、學生臺配智能答題器，學生可以通過答題器與都師進行數據交換
四、實驗項目
1. 黑屏故障分析與故障演示實驗;
2. 有聲音，無圖像的故障分析與演示實驗;
3. 鍵控電路的故障分析與演示實驗;
4. 遙控接收電路的故障分析與演示實驗;
5. 無光柵,無聲音故障分析與演示實驗;
6. 右聲道無聲音故障分析與演示實驗;
7. 左聲道無聲音故障分析與演示實驗;
8. 功放電路的故障分析與演示實驗;
9. 遙控發射電路的故障分析與演示實驗;
10.有光柵、無圖像、無伴音的故障分析與演示實驗;
11.液晶屏壞點檢測演示實驗;
12.液晶電視工作電壓適應范圍演示實驗;
13.液晶電視綜合性能測試實驗.
