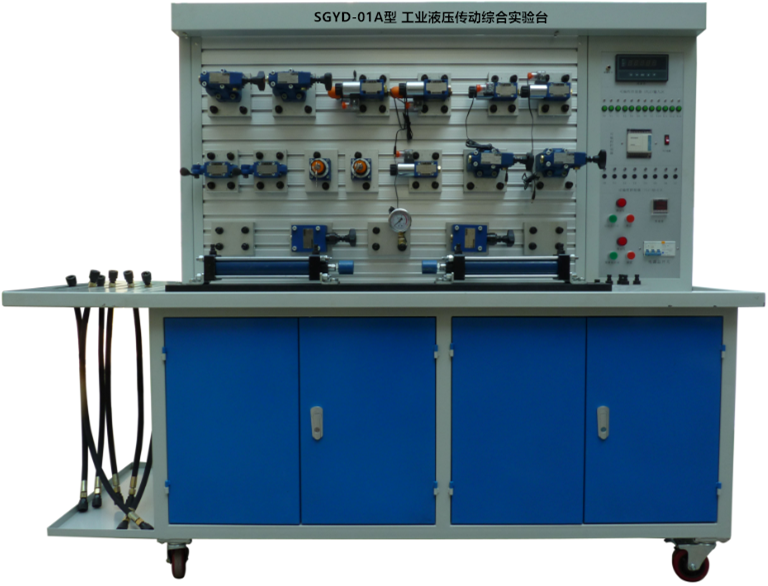

SGYD-01A型 工業液壓傳動綜合實驗臺主要用于各類工科大專院校的液壓傳動課程的實驗教學。它采用先進的力士樂型液壓元件和獨特的模塊化，直接構成插接方便的液壓系統。學生通過自選式的實驗，對液壓系統的組成、液壓系統的工作原理、壓差與流量的特性、主要元部件的靜、動態特性測試以及各種液壓回路的測試有深刻的認識，從而提高了學生對液壓系統的動手能力、設計水平,以及綜合能力的運用。
一、主要特點:
1、實驗臺結構 ：2.0mm金屬板材制作，帶有液壓元件儲存箱，表面亞銀噴塑工藝處理美觀大方，面板陽極氧化處理，T型槽鋁型材操作平臺。
2、元件模塊化 ：各液壓元件為獨立模塊設計，
配有方便安裝的底板，可以隨意在通用鋁合金型材板上組建各種實驗回路，操件簡單快捷。
3、連 接 方 式：閉合式防漏快插接頭使實驗回路的組裝更簡便、快速可靠，連接密封性能好、不漏油、清潔、干凈。
4、液壓閥件性能：采用標準的工業級元件，國內名牌產品性能可靠、精度高。
5、軟件及實訓CAI課件： 提供功能強大的液壓系統仿真軟件。
液壓仿真教學軟件：可提供液壓回路仿真設計及實訓CAI課件，不僅可以對液壓閥的結構進行演示，還可設計液壓回路，并進行參數調整及仿真動作。學生不僅理解了減壓閥的工作原理，而且有了親臨實際的感覺。 軟件具有以下功能：
a. 軟件可提供大量的液壓標準元件圖庫，并可在回路中設置相關元件的技術參數。
b. 軟件可設計并繪制符合工業標準化的回路圖，包括：液壓回路圖、電氣控制電路圖、液電-控制回路，并可列出元件表、輸出圖紙。
c. 所設計的回路可進行動作仿真。包括：動作的點動、自動、暫停等多種形式。
d. 軟件能夠判別回路設計是否正確，并給出提示。
6、測量儀器：傳感器測試精度可達到0.5級精確測量精度。
7、可擴展實驗：在保證設備穩定的情況下提供極強的可擴展性，大鋁合金面板組裝平臺為擴展提供了必要的硬件基礎。
該設備能適應現代實驗教學的先進性、開放性和可擴展性三個層次的實驗教學要求，充分體現了該設備的機電一體化教學的多功用性。
A．部分機型軟件對用戶開放，供業主進行二次開發及科研設計。
B．在保證現有實驗的前提下還可進行氣動硬件的搭接，進行相應的氣動實驗；
C．在硬件支撐下還可實現送料機構、機械手抓取機構、挖掘機機構等擴展實驗。
8、易維護 易維護設計，維護檢修工作量小，脫油前和脫油后元件分開放置、并設有回油盤可對資源進行回收實現二次利用。因?yàn)楠?dú)特的防護和易維護設計，需維護的器件特別少且易于維護，運行狀態下可以方便簡單地維護，整機維護一次最多不超過1小時，工作量極小，且不需要經常維護。極大地提高了系統的靈活性 先進性、安全性、穩定性、可管理性以及可擴展性的全面要求
9、控制多元化：軟件控制、PLC控制 、繼電器控制 、時間繼電器控制、手動控制等，。
10、系統安全性能：采用進口電機泵組，噪音低、壓力流量自動限壓。液壓元件的最大承受壓力為31.5Mpa,額定工作壓力為6.3Mpa，是安全的液壓實驗系統。電源帶漏電保護，漏電（漏地電流超30mA自動斷電）自動斷開總電源，控制電路均為24V直流安全電壓。
二、實驗項目：
1. 標準系列液壓元件工作原理認識實驗
2. 液壓元件能測試實驗，
(1) 液壓泵的特性測試
1). 液壓泵的空載性能測試
2). 液壓泵的效率特性測試（機械效率、容積效率）
(2) 溢流閥的特性測試
1). 溢流閥的靜態特性測試
3. 10大類擴展可達 90余種典型回路
（1）液壓回路性能實驗
1．節流節流調速回路性能實驗 2. 回油節流調速回路
（2）壓力控制回路
3.溢流閥調壓回路 4. 多個溢流閥的二級調壓
5.液壓泵的調壓回路
（3）減壓回路
6.減壓閥的速度控制回路 7.減壓閥的二級進給回路
（4）卸荷回路
8．換向閥的卸荷回路 9．溢流閥與壓力繼電器的卸荷回路
10．先導式溢溢閥的卸荷回路
（5）平衡回路
11．順序閥的平衡回路 12.單向節流閥的平衡回路
13.采用液控單回閥的閉鎖（平衡）回路；
（6）調速回路
14. 流量閥短接的速度換接回路 15.變量泵—調速閥調速回路
16.差動回路
（7）液壓缸同步回路
17.液壓缸串聯同步回路 18.節流調速閥的同步回路
（8）液壓缸順序動作回路
19.壓力繼電器的順序動作回路 20.順序閥的順序動作回路
21.電容式接近開關的順序動作 22.行程閥的順序動作
23. 時間繼電器控制的順序回路
（9）緩沖回路
23.節流閥的緩沖回路 24.溢流閥的緩沖回路
（10）鎖緊回路
25.單向閥的鎖緊回路 26.電滋閥的O型中位機能的鎖緊回路
27.液控單向閥的鎖緊回路
(11).換向回路
28.電磁換向閥的換向回路
4、可編程序控制器（PLC）電氣控制實驗，機電液一體控制實驗形式。
（1）、PLC的指令編程，梯形圖編程的學習
（2）、PLC編程軟件的學習及使用
（3）、PLC與計算機的通訊，在線調試、監控
（4）、PLC對液壓傳動控制的優化
(5)、PLC控制的連續往返回路
(6)、PLC控制的延時返回的單往復回路
(7)、PLC控制的壓力繼電器順序動作回路
(8)、PLC控制的行程開關順序動作回路
三、技術參數
① 實驗工作臺
實驗工作臺由金屬板材主體與鋁合金型面板(T型鉤槽)等構成。
實驗臺尺寸：長×寬×高=1600mm×810mm×1850mm (其包裝后約500kg)
② 液壓泵站
系統額定工作壓力：7Mpa。（最大可至10Mpa）
⑴. 電機—泵裝置（1臺）
變量葉片泵：?jiǎn)蜗�，公稱排量6.67 mL/r
電機：三相交流電壓， 1.5KW，轉速1450r/min
(2).油箱：公稱容積60 L；附有液位、油溫指示計，吸油、回油濾油器，安全閥等
③ 常用液壓元件
以北京華德力士樂技術元件為主，配置詳見配置清單。
每個液壓元件均配有油路過渡底板，可方便、隨意地將液壓件安放在鋁合型面板上。
④ 電氣測控單元
可編程序控制器(PLC)：三菱FX1s-20MR系列， I/O口20點，繼電器輸出形式，電源電壓：AC 220V/50Hz；控制電壓為DC24V，設有手動，自動，順序等控制功能，安全可靠，方便靈活；配有壓力表、流量計、轉速表等測量工具。
四、配套教學資源（共1套，注：購買5套以下無此項配置）：
★（一）在線教育課程開放平臺★提供有效、權威來源證明文件佐證軟件的安全、可靠、合法性，復印件蓋章，原件備查）（配1個登錄帳號
）:
1）本系統是互通教學多元化管理平臺，將用戶傳統的各個平臺系統實施整合，集中互通管理，解決多平臺、多賬號難以管理、數據庫分散無法集中統計等問題。
★系統包含了：在線教務管理系統、
在線課程資源管理平臺、
在線習題庫平臺、
在線考試考核平臺、
線上視頻課程管理平臺及線上虛擬仿真教學管理平臺，真正意義的一站互通數據集中統計！
★2）課程資源：多個微課視頻實拍采集教學視頻素材，后期影視包裝，片頭10秒左右，片尾5秒左右，視頻尺寸不低于1920*1080，視頻格式MP4、FLV等；多個虛擬仿真內容采用unity引擎開發，在pc端win系統上運行（win7、win8、win10，注不包含win xp）軟件。
3）為了教學的統一性要求在線教育平臺與實訓裝置是同一個生產商！
★4）部分微課內容舉例：
|
學習項目 |
學習任務 |
參考課時 |
項目一、三相異步電動機啟動線路制作、調試與故障排除
|
任務一：識別低壓電器及異步電動機 |
2 |
|
任務二：點動與自鎖正轉控制線路的實施 |
12 |
|
任務三：聯鎖正反轉控制線路的實施與檢測 |
12 |
|
任務四：Y-△降壓?jiǎn)?dòng)控制線路分析與接線 |
6 |
|
任務五：三相異步電動機順序控制線路安裝與測試 |
6 |
|
項目二 三相異步電動機行程控制線路的設計及實施 |
任務一：電動葫蘆控制線路設計及實施 |
6 |
|
任務二：工作臺自動往返線路設計及實施 |
4 |
|
項目三 三相異步電動機制動控制線路分析設計及實施 |
任務一：三相異步電動機反接制動控制線路安裝與測試 |
4 |
|
任務二：三相異步電動機能耗制動控制線路安裝與測試 |
4 |
項目四 卷簾門控制電路的安裝、調試及故障排除
|
任務一：卷簾門控制電路的安裝、調試及故障排除 |
10 |
|
任務二：卷簾門PLC控制電路設計 |
4 |
|
任務三：卷簾門PLC控制控制程序設計與調試 |
6 |
項目五 傳送帶送料裝置控制線路的安裝、調試及故障排除
|
任務一：傳送帶送料裝置控制電路安裝、調試及故障排除 |
10 |
|
任務二：用PLC技術實現傳送帶送料裝置控制 |
4 |
|
任務三：編寫調試PLC程序及系統總調試 |
6 |
（二）仿真軟件（★提供有效、權威來源證明文件佐證軟件的安全、可靠、合法性，復印件蓋章，原件備查）
★1、液壓氣動仿真教學軟件（具有軟件著作權，網絡版
）
一、產品概述
《液壓氣動仿真實訓軟件》依據教育部《職業教育數字校園建設規范》與中華人民共和國勞動和勞動安全行業標準（LD/T81.1—2006）《職業技能實訓和鑒定設備通用技術規范》，人力資源和社會保障部、教育部相關專業教學大綱，為緩解我電機電器裝配與維修專業傳統實驗實訓教學環節的不足、提高學生的職業技能水平為目的而研制。內容包含液壓傳動、氣壓傳動 2 個仿真實訓子系統。
軟件以實際工程項目為主線，以工作任務為引領，突出技能訓練；強調職場的工作環境，全部訓練在三維場景下進行；重視教學設計，不同的知識單元含有諸如技術規范、工程圖紙、項目進程、施工準備、材料標準、技術要點、規范及標準等多種情境和技能訓練教學模塊。
二、實訓項目
1、液壓傳動：主要包括緒論、動力元件、執行元件、輔助元件、方向閥和方向控制回路、壓力閥和壓力控制回路、流量閥和速度控制回路、新型液壓元件、典型液壓系統等9個實訓單元，每個實訓單元包含若干個實訓項目，每個實訓項目包含若干個實訓步驟。
|
實訓單元 |
模塊名稱 |
內容 |
|
緒論 |
液壓千斤頂 |
工作原理 |
|
機床工作臺 |
工作進程、工作原理 |
|
動力元件 |
液壓泵 |
工作原理 |
|
齒輪泵 |
簡介、工作原理 |
|
葉片泵 |
簡介、工作原理 |
|
柱塞泵 |
簡介、工作原理 |
|
執行元件 |
液壓缸 |
簡介 |
|
液壓馬達 |
簡介、工作原理 |
|
輔助元件 |
蓄能器 |
簡介、工作原理 |
|
油管與管接頭 |
簡介 |
|
油箱 |
簡介 |
|
過濾器 |
簡介 |
|
方向閥和方向控制回路 |
方向控制閥 |
簡介、工作原理 |
|
方向控制回路 |
工作原理 |
|
壓力閥和壓力控制回路 |
壓力控制閥 |
簡介、工作原理 |
|
壓力控制回路 |
工作原理 |
|
流量閥和速度控制回路 |
流量控制閥 |
簡介、工作原理 |
|
速度控制回路 |
工作原理 |
|
新型液壓元件 |
插裝閥 |
簡介、工作原理 |
|
比例閥 |
簡介、工作原理 |
|
疊加閥 |
簡介、工作原理 |
|
數字閥 |
簡介、工作原理 |
|
典型液壓系統 |
多缸工作回路 |
工作原理、接線練習 |
|
機床工作臺 |
工作原理 |
2、氣壓傳動：主要包括氣動剪切機、氣動元件、方向閥和方向控制回路、壓力閥和壓力控制回路、流量閥和速度控制回路、氣動系統等6個實訓單元。每個實訓單元包含若干個實訓項目，每個實訓項目包含若干個實訓步驟。
|
實訓單元 |
模塊名稱 |
內容 |
|
氣動剪切機 |
氣動剪切機 |
工作原理 |
|
氣動元件 |
氣源裝置 |
工作原理 |
|
單活塞桿氣缸 |
工作原理 |
|
氣動馬達 |
工作原理 |
|
氣動系統 |
氣動系統 |
工作原理、接線、實物仿真 |
|
方向閥和方向控制回路 |
方向控制閥 |
工作原理 |
|
方向控制回路 |
工作原理、接線、實物仿真 |
|
壓力閥和壓力控制回路 |
壓力控制閥 |
工作原理 |
|
壓力控制回路 |
工作原理 |
|
流量閥和速度控制回路 |
流量控制閥 |
工作原理 |
|
速度控制回路 |
工作原理、接線、實物仿真 |
三、適用范圍
本軟件主要用于電機電器裝配與維修專業（包括機械制造、機械設計、液壓、機電一體化）、加工制作類專業等仿真教學。本產品性能價格比極高，是電機電器裝配與維修專業仿真實訓室不可缺少的主體軟件之一。
★2、三菱PLC與變頻器仿真教學軟件（網絡版，具有軟件著作權）
一、產品技術要求
軟件PLC產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.2－2006）《“維修電工”職業技能實訓和鑒定設備技術規范》與教育部有關專業教學大綱而設計研制，包括可編程控制器和變頻器在內的26個項目，每個項目又根據需要設有：實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行等多種模塊，基本涵蓋了國家維修電工中級、高級和技師鑒定考核對于可編程控制器和變頻器的應知應會全部要求。軟件以技能為核心，項目為引領，任務為驅動，職場環境為背景，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性和靈活性于一身，性價比極高。該軟件不僅可以作為實訓教學應用，其大量的原理動畫演示也可以作為助教型軟件素材應用于課堂教學環節。為電氣自動化、機電一體化等電工電子專業的技能實訓、鑒定信息化、現代化提供了豐富不可或缺的教學資源。
二、產品內容要求
|
一級模塊 |
二級模塊 |
三級模塊 |
|
中級 |
PLC工作原理控制 |
實訓目的：通過動畫演示了解和掌握PLC的結構、STOP和RUN模式運行；
PLC結構：使用鼠標點擊各部位，學習其知識點；
實訓電路：分別介紹run模式、stop模式、程序執行； |
|
程序的執行過程 |
執行過程：讀取信息分別將信號寫入； |
|
電動機的起�？刂� |
實訓目的：掌握兩地控制電路的編程方法，根據要求設計PLC的外圍電路、設計梯形圖等，根據控制要求模擬真實的操作； |
|
電動機的正反轉控 |
實訓目的：掌握PLC的基本邏輯指令、PLC編程的基本方法和技巧、掌握編程軟件的基本操作、掌握電動機正反轉的PLC外部接線及操作，根據控制要求模擬真實的操作； |
|
電動機循環正反轉控制 |
實訓目的：掌握PLC的基本邏輯指令、PLC編程的基本方法和技巧、掌握編程軟件的基本操作、掌握電動機正反轉的PLC外部接線及操作，根據控制要求模擬真實的操作； |
|
三速電動機控制 |
實訓目的：掌握手持編程器的基本操作、編程的基本方法和技巧、三速電動機的PLC外部接線，根據控制要求模擬真實的操作；
通電運行：依據操作提示進行實物虛擬仿真通電運行操作； |
|
高級 |
星/角起動控制 |
實訓目的：掌握手持編程器的基本操作、編程的基本方法和技巧，掌握電動機Y/△啟動的PLC外部接線，根據控制要求模擬真實的操作；
設計實現：在已利用資源中選擇要操作的項目；通電運行：依據操作提示進行實物虛擬仿真通電運行操作； |
|
電動機正反轉能耗制動控制 |
實訓目的：掌握手持編程器的基本操作、編程的基本方法和技巧、電動機正反轉能耗制動的PLC外部接線，根據控制要求模擬真實的操作； |
|
彩燈循環控制 |
實訓目的：掌握手持編程器的基本操作、編程的基本方法和技巧、PLC外部接線，根據控制要求模擬真實的操作； |
|
數碼管的點亮控制 |
實訓目的：掌握PLC的基本邏輯指令的應用、編程的基本方法和技巧、PLC外部接線及操作，根據控制要求模擬真實的操作；
通電運行：依據操作提示進行實物虛擬仿真通電運行操作； |
|
大小球傳送裝置控制 |
實訓目的：掌握PLC的編程和連線方法、掌握大、小球分類傳送裝置的設計方法、設計大、小球分類傳送裝置的控制程序，根據控制要求模擬真實的操作； |
|
簡易機械手的控制 |
實訓目的：熟悉步進指令的特點、用轉移指令來編寫控制程序，根據控制要求模擬真實的操作；
通電運行：依據操作提示進行實物虛擬仿真通電運行操作； |
|
技師 |
電鍍生產線的控制 |
實訓目的：熟悉電鍍生產工藝的控制要求，設計I/O端口分配圖、熟悉步進指令在設備控制中的編程方法、掌握步進順控指令的應用，根據控制要求模擬真實的操作； |
|
自動交通燈的控制 |
實訓目的：熟悉順控指令的用法式、掌握并行分支及并行匯合指令的寫法、實現交通燈的控制，根據控制要求模擬真實的操作； |
|
皮帶運輸線的控制 |
實訓目的：熟悉皮帶機控制要求，掌握分支程序的編程方法，并行分支程序指令的編程，根據控制要求模擬真實的操作； |
|
工業洗衣機的控制 |
實訓目的：掌握PLC與變頻器綜合控制的思路、步進順控程序的編制方法、變頻器程序運行參數的設置和外部端子的接線、能運用變頻器的外部端子和參數實現變頻器的程序，根據控制要求模擬真實的操作； |
|
恒壓供水系統的控制 |
實訓目的：了解PLC與變頻器綜合控制的設計思路、掌握變頻器7段調速的參數設置和外部端子的接線、能運用變頻器的外部端子和參數實現變頻器的多段速度控制、能運用變頻器的多段調速解決工程實際問題，根據控制要求模擬真實的操作； |
|
小推車控制 |
實訓目的：掌握較復雜程序的編寫、可擴展性程序編寫的思路和方法等，根據控制要求模擬真實的操作； |
|
停車場車位的控制 |
實訓目的：熟悉和掌握PLC的編程和連線方法、變頻器A540的編程和接線方法等，根據控制要求模擬真實的操作； |
|
變頻器的PU操作 |
初始化：按照操作步驟提示完成操作項目；
設定與運行：按照操作步驟提示完成PU操作項目；
簡單參數接線：按照原理圖中給出的先后順序在實物圖中連接導線；
多參數設定：按照操作步驟提示完成PU操作項目；
點動參數運行：按照操作步驟提示完成PU操作項目； |
|
變頻器的EXT操作 |
連續接線：按照原理圖中給出的先后順序在實物圖中連接導線；
連續運行：按照操作步驟提示完成操作項目；
點動接線：按照原理圖中給出的先后順序在實物圖中連接導線；
點動運行：按照操作步驟提示完成操作項目； |
|
變頻器的組合操作 |
組合1接線：按照原理圖中給出的先后順序在實物圖中連接導線；
組合1操作：按照操作步驟提示完成操作項目；
組合2接線：按照原理圖中給出的先后順序在實物圖中連接導線；
組合2操作：按照操作步驟提示完成操作項目；
多段接線：按照原理圖中給出的先后順序在實物圖中連接導線；
多段運行：按照操作步驟提示完成操作項目； |
|
綜合 |
手持編程器的操作 |
工作方式選擇：變頻器介紹，在聯機編程方式下，按OTHER鍵，用↑、↓鍵移動光標，查看各種工作模式；
程序清零：依據操作提示，按操作步驟使用鼠標完成操作；在界面上依據操作步驟完成操作； |
|
X62W萬能銑車 |
實訓目的：熟悉并掌握X62W萬用銑床電氣控制線路工作原理、模塊電器分部及功能特點，掌握PLC基本原理和指令運用，會電腦操作和三菱PLC軟件的應用、會X62W萬用銑床PLC改造的編程、調試、試運行等； |
|
Z3050搖臂鉆床 |
實訓目的：熟悉Z3050搖臂鉆床電氣控制線路工作原理、模塊電器分部及功能特點，掌握PLC基本原理和指令運用，會電腦操作和三菱PLC軟件的應用、會Z3050搖臂鉆床PLC改造的編程、調試、試運行等； |
|
CA6140型車床 |
實訓目的：熟悉CA6140車床電氣控制線路工作原理、模塊電器分部及功能特點，掌握PLC基本原理和指令運用，會電腦操作和三菱PLC軟件的應用、會CA6140車床PLC改造的編程、調試、試運行等； |
五、配置清單
1、液壓實驗臺部分
|
序號 |
名 稱 |
規 格 型 號 |
數 量 |
備 注 |
|
1. |
實訓桌 |
1650×650×1800，4只2600承載萬向滾輪,采用1mm-2mm厚度鋼壓制而成；導軌式抽屜，亞光噴塑烤漆工藝外表美觀大方。 |
1只 |
自制 |
|
2. |
實訓屏 |
1210×790×20 2.5mm
配合過渡底板進行搭接 |
1只 |
自制 |
|
3. |
壓力出口分配器 |
130×100×25鋁型材 |
1只 |
開模自制 |
|
4. |
壓力回油分配器 |
130×100×25鋁型材 |
1只 |
自制 |
|
5. |
元件存入柜 |
880×650×600 鋼制，亞光噴塑 |
1只 |
自制 |
2、液壓泵站部分
|
序號 |
名 稱 |
規 格 型 號 |
數 量 |
備 注 |
|
6. |
驅動電動機 |
采用銑鐵外殼運轉躁音低于50分貝，臥式Vp-12 |
1臺 |
神煜 |
|
7. |
變量葉片泵 |
公稱排量6,67mL/r |
1只 |
神宇 |
|
8. |
油箱 |
50 L，金屬鋼板折邊制作，蓋邊加厚材料作支撐，表面噴塑，外形美觀大方 |
1只 |
自制 |
|
9. |
空氣濾清器 |
活動網口徑φ32，通過流量大于20L/min |
1只 |
過濾精度300目 |
|
10. |
濾油器 |
MF-03 過濾精度200目 |
1只 |
油升 |
|
11. |
油溫油面計 |
鍍銘鐵質外殼 |
1只 |
油升 |
|
12. |
吸油管 |
300mm |
1只 |
自制 |
3、液壓執行元件
|
序號 |
名 稱 |
規 格 型 號 |
數量 |
備 注 |
|
13. |
雙作用液壓缸 |
行程200mm，桿徑與活塞比1：2 |
2只 |
中國正控液壓 |
4、液壓實驗臺元件配置
|
序號 |
名 稱 |
規 格 型 號 |
數量 |
備 注 |
|
14. |
節流閥截止閥 |
單向節流閥 ,螺紋口徑M16,流量24L/min ,最大壓力35MPa |
2只 |
|
|
15. |
單向閥 |
RVP610,流量:30L/min ,最高壓力31.5 MPa螺紋口徑 M16 |
2只 |
|
16. |
液控單向閥 |
SV10, 口徑: φ10,最大流量:80L/min ,最小啟動壓力:0.5MPa |
2只 |
|
17. |
直動式溢流閥 |
DBDH6 |
1只 |
|
18. |
先導式溢流閥 |
DB10 |
1只 |
|
|
19. |
順序閥 |
DZ10最大流量:150L/min,最大壓力:31.5MPa ,壓力調節范圍:0.3-21 MPa,配置鋁安裝底座 |
2只 |
力士樂技術
|
|
20. |
調速閥 |
2FRM5, control flow 0.05-4L/min ,free flow 20L/min max pressure 工作壓力21 MPa ,配置兩口流路板,螺紋口徑M16 |
2只 |
|
21. |
減壓閥 |
DR10口徑: φ6 最大流量60L/min ,壓力調節范圍:0.3-25 MPa ,最大壓力31.5MPa, 配置鋁安裝底座 |
1只 |
|
22. |
二位四通電磁換向閥(單) |
兩位四通 ,流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件，帶LED顯示 |
2只 |
|
23. |
二位三通電磁換向閥(單) |
兩位三通 ,流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件，帶LED顯示 |
1只 |
|
24. |
三位四通電磁換向閥(O) |
4WE6E三位四通 流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件，帶LED顯示 |
1只 |
|
25. |
三位四通電磁換向閥(M) |
4WE6G三位四通 ,流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件，帶LED顯示 |
1只 |
|
26. |
二位四通手動換向閥 |
4WMM3WE6A兩位二通 ,流量:60L/min 配過渡油路板,口徑φ8,直流24V線圈,配導線接插件，帶LED顯示 |
1只 |
|
27. |
壓力繼電器 |
HED40A15 彈簧管式 |
1只 |
|
28. |
四通 |
鋁型材，鋁錠AL6063精致開模制成 |
2只 |
自制 |
|
29. |
五通 |
鋁型材，鋁錠AL6063精致開模制成 |
2只 |
自制 |
|
30. |
甘油式壓力表 |
10MPa 硅油耐震
內紅色標簽分別顯示MPa值和psi值 |
3只 |
臺灣 |
5、液壓實驗臺輔件
|
序號 |
名 稱 |
規 格 型 號 |
數量 |
備 注 |
|
31. |
高壓油膠管 |
各種實驗臺適用尺寸油管，兩端為公制螺紋，閉鎖式接頭膠層內置鋼絲，耐壓值28MPa |
1套 |
|
|
32. |
開閉式快換接頭（公接頭） |
8通徑，帶自動閉合功能，接插不漏油 |
1套 |
自制 |
|
33. |
開閉式快換接頭（母接頭） |
8通徑，帶自動閉合功能，接插不漏油 |
1套 |
自制 |
|
34. |
液壓油 |
普力抗磨液壓油32# |
40升 |
中國石化 |
|
35. |
固定支架 |
每個支架帶T型固定鎖緊旋扭 |
4只 |
自制 |
6、液壓實驗臺儀器儀表
|
序號 |
名 稱 |
規 格 型 號 |
數 量 |
備 注 |
|
36. |
轉速傳感器 |
二線 |
1只 |
滬工 |
|
37. |
轉速器 |
ZN48 |
1只 |
上海 |
|
38. |
電感式接近開關 |
PNP型 24V 0.5A，二線制，線長1.2米，絕緣等級高，耐油，耐腐蝕 |
4只 |
中國滬工 |
|
39. |
三相功率表 |
顯示電機三相功率 |
1個 |
上海 |
|
40. |
流量傳感器儀表 |
|
1只 |
上海 |
|
41. |
流量傳感器 |
LWG6 |
1只 |
上海 |
7、液壓實驗臺電氣控制單元
|
序號 |
名 稱 |
規 格 型 號 |
數 量 |
備 注 |
|
42. |
編程器（PLC） |
FX1S-20MR |
1只 |
三菱 |
|
43. |
編程電纜 |
1.5米 |
1套 |
三菱 |
|
44. |
開關電源模塊 |
WV分別輸出DC24V 4.5ADC12V 1.5A |
1只 |
臺灣明緯 |
|
45. |
電源啟停模塊 |
含三相四線漏電保護（輸出380V/220V） |
1套 |
HGG（海格） |
|
46. |
時間繼電器模塊 |
HB48內含延時、累時、頻率、轉速計數等32種功能，并提供DC9V輸出 |
１只 |
ZN48 |
|
47. |
交流接觸器 |
施耐德 |
1只 |
華通 |
|
48. |
按鈕模塊 |
啟動按鈕，停下按鈕，，可編程控制器輸入輸出等 |
1套 |
華通 |
|
49. |
液壓仿真軟件 |
中文版 |
1套 |
費斯托 |
|
50. |
液壓回路仿真軟件 |
MGCS |
1套 |
峰啟 |
8、液壓實驗臺易損件
|
序號 |
名 稱 |
規 格 型 號 |
數 量 |
備 注 |
|
51. |
密封膠帶 |
（生料帶） |
1卷 |
8通徑 |
|
52. |
密封組合墊片 |
Φ16 |
2只 |
上海 |
|
53. |
開閉式接頭 |
雙閉鎖接頭 |
1套 |
自制 |
|
54. |
按鈕開關 |
安裝孔Φ10 |
1只 |
正泰 |
|
55. |
保險絲 |
5A |
10只 |
正泰 |
|
56. |
電器插頭、插座 |
上海精藝 |
1套 |
正泰 |
|
57. |
電源線 |
5米 |
1條 |
昆山 |
|
58. |
三相四線插頭 |
16A |
1條 |
公牛 |
9、液壓實驗臺常用工具、資料
|
序號 |
名 稱 |
規 格 型 號 |
數 量 |
備 注 |
|
59. |
活動扳手 |
6” |
1把 |
上海滬工等 |
|
60. |
呆口扳手 |
17-19 |
1把 |
|
61. |
內六角扳手 |
1.5mm – 10mm |
1套 |
|
62. |
螺絲刀 |
一字型 十字型共2把 |
1套 |
|
63. |
尖嘴鉗 |
滬工 |
1把 |
|
64. |
實驗臺說明書 |
紙質 |
1冊 |
操作說明書 |
|
65. |
實驗指導書 |
紙質 |
|
實驗指導書 |
|
66. |
各儀表說明書 |
紙質 |
1冊 |
儀表說明書 |
|
67. |
編程手冊 |
|
1張 |
電子版 |
|
68. |
傳感器說明書 |
紙質 |
1冊 |
傳感器說明書 |
