一、產品概述
給排水設備安裝與控制實訓裝置是給排水工程、建筑電氣、樓宇智能化設備、建筑設備、市政工程等土木水利類相關專業而研制的，裝置根據建筑物行業中住宅和工業場所給排水工程系統的特點采用工程對象系統設計實訓模型，通過該裝置的操作訓練可考核學生掌握給排水設備安裝與控制的綜合能力，如管材切割與連接、管道安裝、設備安裝、電氣安裝、設備接線、編程控制、故障排查等；同時，可培養學生的團隊合作能力、工作效率、質量意識、安全意識、職業道德和職業素養等。
二、系統結構與組成

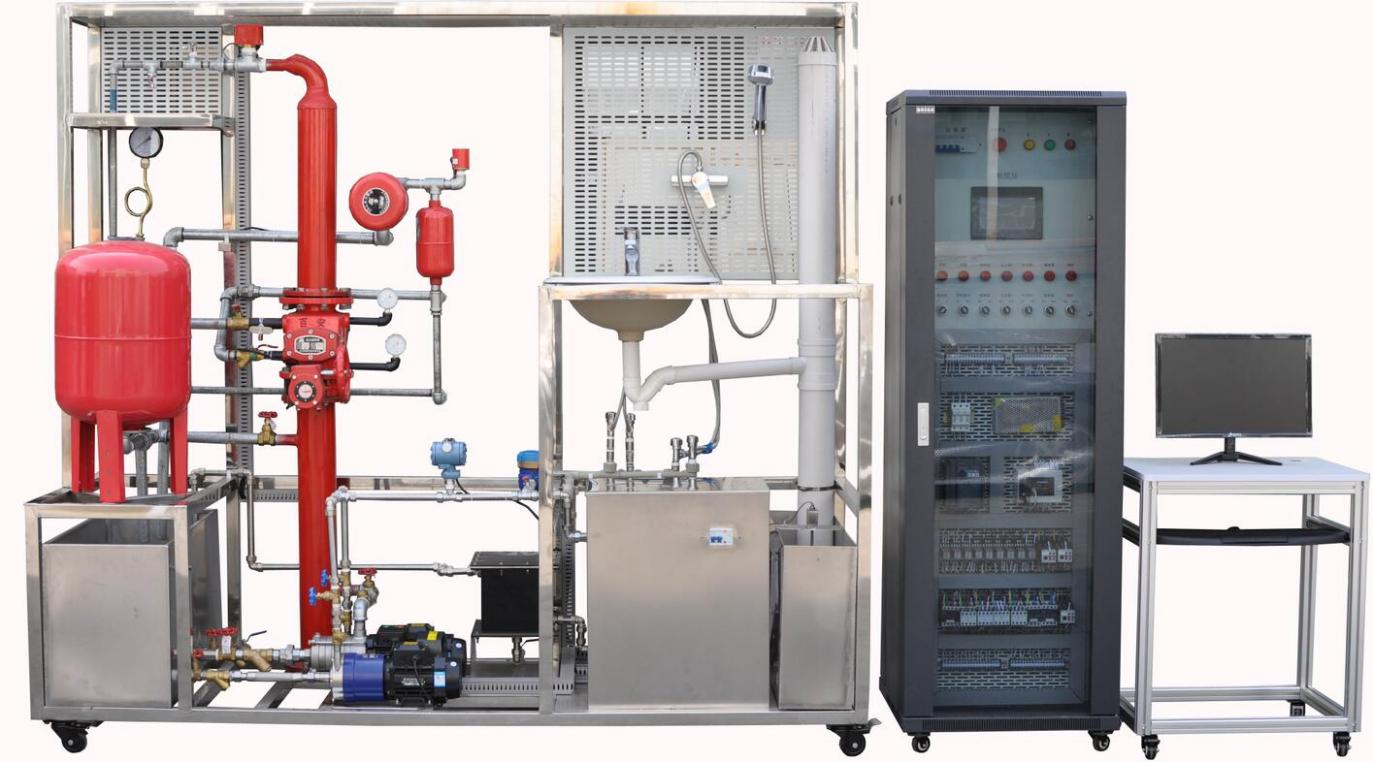

給排水對象模型整體采用不銹鋼框架進行設計，主要給排水管道設備安裝在鋼架底座上、具備開放式的特點，由生活給水系統、消防給水系統、熱水給水系統、排水系統和控制系統五個部分組成。
生活給水系統主要有給水箱、給水泵、給水管道、壓力變送器、脈沖水表、水龍頭和淋浴頭等組成。管路采用不銹鋼復合管進行設計，可進行不銹鋼復合管的切割、安裝和通水試驗操作，通過控制系統可實現生活給水系統的變頻恒壓供水功能，實現單泵變頻控制或雙泵切換控制等功能；通過脈沖式水表可以完成用水量的計量。
消防給水系統主要有給水箱、噴淋泵、穩壓罐、濕式報警閥、壓力開關、水流指示器、消防給水管道、閉式噴淋頭等組成。管路采用鍍鋅管進行設計，可進行鍍鋅管的切割、套絲、安裝和通水試驗操作，通過控制系統可實現噴淋滅火功能。
熱水給水系統主要有電加熱鍋爐、熱水給水管道、水龍頭和淋浴頭等組成。管路采用PPR管進行設計，可進行PPR管的切割、熔接、安裝和通水試驗操作，可對鍋爐進行溫度調節控制操作。
排水系統主要有污水箱、液位傳感器、排水泵、排水管道和水處理單元等組成。排水管路主要采用UPVC管進行設計，可進行UPVC管的切割、粘接、安裝和通水試驗操作，結合控制系統可實現污水箱的水位檢測和排水泵的啟�？刂频裙δ堋�
給排水自動控制系統主要有電氣控制柜、觸摸屏、操作開關、工作狀態指示燈、PLC控制器、變頻器、低壓電氣、水泵、水表、傳感器（浮球式液位計、壓力開關、水流指示器、信號蝶閥、壓力變送器）、組態監控軟件等組成。通過控制系統可實現給排水系統的自動化控制功能。
三、主要技術性能
1．工作電源：三相四線制AC380V±10% 50Hz；
2．給排水模型外形尺寸：2.25m×0.79m×1.9m(長×寬×高)；
電氣控制柜外形尺寸：0.8m×0.6m×1.8m(長×寬×高)；
3．給排水模型材料：不銹鋼；
4．整機功耗：<4.5KVA；
5．裝置底部安裝有帶剎車腳輪，方便裝置的移動和固定；
6．安全保護措施：具有接地保護、漏電過載保護、誤操作保護功能；安全性符合相關的國標標準，所有材質均符合環保標準。
四、通過項目任務實施，可考察的職業能力
1．系統竣工圖和控制電氣原理圖繪制
2．管材加工和連接
鍍鋅管、不銹鋼復合管、PPR、UPVC管的切割、套絲、熔接、連接。
3．配件和器件的安裝
完成生活給水系統、消防給水系統、熱水給水系統和排水系統中管路配件的安裝；完成水泵、壓力變送器、水表、浮球液位計、信號蝶閥、濕式報警閥組、水流指示器、閉式噴頭、末端試水裝置、水龍頭、淋浴器等水暖器件的安裝。
4．管道試壓與通水試驗
5．電氣設計、安裝與接線
水泵、配電柜、控制器、指令元件、操作元件的安裝、接線
6．控制程序設計與調試
（1）變頻控制程序設計與調試
（2）抄表計費程序設計
（3）噴淋滅火控制程序設計
（4）給排水監控程序設計
（5）組態監控系統設計
五、基本配置
1．設備框架
|
序號 |
器材名稱 |
器材規格或型號 |
數量 |
單位 |
備注 |
|
1 |
不銹鋼鋼架 |
225cm×79cm×198cm |
1 |
臺 |
|
|
2 |
污水處理單元 |
有機玻璃 |
1 |
個 |
|
|
3 |
濕式報警閥組 |
包含延遲器、壓力開關和水力警鈴 |
1 |
套 |
|
|
4 |
水流指示器 |
靈敏度：15-37.5L/mim |
1 |
只 |
|
|
5 |
玻璃球灑水噴頭 |
68℃溫級 |
2 |
只 |
|
|
6 |
信號蝶閥 |
干觸點輸出 |
1 |
個 |
|
|
7 |
消防水泵 |
三相AC380V,功率：0.55KW,揚程：33m,流量：130 L/min。 |
1 |
臺 |
|
|
8 |
變頻磁力驅動泵 |
三相AC380V,功率：0.37KW,揚程：12m,流量：20L/min |
2 |
臺 |
|
|
9 |
排水泵 |
單相AC220V,功率：95W,揚程：9m,流量：18L/min |
1 |
臺 |
|
|
10 |
氣壓罐 |
容積50L |
1 |
個 |
|
|
11 |
壓力變送器 |
量程0-200KPa |
1 |
只 |
擴散硅 |
|
12 |
電加熱鍋爐 |
容量7L，功率2KW |
1 |
臺 |
|
|
13 |
衛浴臺面盆 |
50 cm×45 cm×20 cm |
1 |
個 |
|
|
14 |
萬向下水 |
通用件 |
1 |
個 |
|
|
15 |
水龍頭 |
混合式 |
1 |
個 |
|
|
16 |
花灑 |
通用件 |
1 |
個 |
|
|
17 |
混合閥 |
通用件 |
1 |
個 |
|
|
18 |
浮球液位傳感器 |
高、中、低三檔 |
1 |
個 |
|
|
19 |
脈沖水表 |
0.01立方米/脈沖 |
1 |
只 |
|
2．電氣控制柜基本配置
|
序號 |
器材名稱 |
器材規格或型號 |
數量 |
單位 |
備注 |
|
1 |
西門子PLC控制器 |
CPU SR30+EM AM03 |
1 |
個 |
|
|
2 |
西門子變頻器 |
V20 3AC 0.75KW，帶BOP面板 |
1 |
臺 |
|
|
3 |
西門子觸摸屏 |
7英寸、彩色、高分辨率 |
|
|
|
|
4 |
組態軟件 |
力控6.0 |
1 |
套 |
|
|
5 |
低壓電氣 |
小繼電器、交流接觸器、熱過載繼電器 |
1 |
套 |
|
|
6 |
空氣開關 |
帶漏電保護器 |
1 |
個 |
|
|
7 |
保險絲 |
15A |
3 |
個 |
|
|
8 |
操作開關 |
2位 |
6 |
個 |
|
|
9 |
開關電源 |
輸出：DC24V |
1 |
個 |
|
|
10 |
工作狀態指示燈 |
工作電壓：DC24V |
7 |
只 |
|
|
11 |
型材電腦桌 |
60cm×60cm×80cm |
1 |
張 |
電腦用戶自配 |
|
12 |
給排水系統工程仿真教學軟件 |
見附件（投標現場演示） |
1 |
套 |
|
|
13 |
西門子PLC仿真實訓軟件 |
見附件（投標現場演示） |
1 |
套 |
|
3．管材、配件及配套工具
|
序號 |
名稱 |
主要組成器件 |
數量 |
備注 |
|
1 |
豪華工具車 |
鋼板設計，設有抽屜及柜子，可移動 |
1臺 |
|
|
2 |
管材與配件 |
包含短柄球閥、銅球閥、蝶形球閥、黃銅閘閥、銅止回閥、鍍鋅變徑接頭、鍍鋅90°彎頭、鍍鋅活接頭、鍍鋅直通接頭、鍍鋅三通接頭、PVC-U管、PVC透氣帽、PVC異形順?biāo)�、PVC單承插、PVC雙承插存水管、PP-R管、90°彎頭、陰螺紋三通、等徑三通、陰螺紋彎頭、陽螺紋接頭、截止閥、外牙直通接頭、內牙直通接頭、內牙三通接頭、不銹鋼內牙三通、彎頭、不銹鋼內牙彎頭、不銹鋼外牙直接、銅轉接頭、銅活接頭、角閥、編織軟管、金屬線管、金屬線管接頭、2寸鍍鋅管、1寸鍍鋅管、3/4寸鍍鋅管、1/2寸鍍鋅管、不銹鋼復合管、黑色保溫管等。 |
1套 |
|
|
3 |
配套工具 |
包含管螺紋鉸扳、管子臺虎鉗（帶支架）、鍍鋅管割刀、熱熔機、PPR管剪刀、復合管割刀、鋼鋸、鋸條、PVC膠水、卷尺、扳手、管鉗、尖嘴鉗、生料帶、內六角扳手、記號筆、十字螺絲刀、一字螺絲刀、插線板、絕緣手套、絕緣膠鞋、萬用表、剝線鉗、斜口鉗、焊錫絲、電烙鐵、烙鐵架、剪刀、手動試壓泵等。 |
1套 |
|
給排水系統工程仿真教學軟件
一、產品概述
本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.1—2006）《職業技能實訓和鑒定設備通用技術規范》、城鄉建設部、教育部相關專業教學大綱，為緩解我國土建施工類專業傳統實驗實訓教學環節的不足、提高學生的職業技能水平而研制。內容包含建筑給水工程和建筑排水工程兩個子系統，每個實訓子系統含有若干項典型的實訓步驟，以及教學資源、工程圖紙、技術規范、安全交底、技術交底、項目進程和施工準備等實訓模塊。
|
名稱 |
工程/項目 |
項目進程 |
實訓模塊 |
備注 |
模式 |
給排水系統工程仿真教學軟件
|
給水工程 |
挖管溝、安裝立管套管、安裝地下管道、安裝一層立管和橫管、安裝二（三四五）層立管和橫管、施工質量驗收、水壓試驗等步驟進行 |
工程圖紙、技術規范、安全交底、技術交底、教學資源、工作記錄、施工準備（工具/設備庫、物料場）、操作提示、項目進程、技術要求、快問快答、工具組合。教學資源中詳細介紹以下工程施工及技術要求1.建筑中水工程。2.熱水系統安裝。3.衛生器具安裝。4.室內采暖系統安裝。
|
施工條件是主體施工完工(管道預留洞已按圖預留好)，屋面防水工程完工，外墻抹灰完工后，按設計要求進行室內外給水管道施工（主立管明裝，分管暗裝）。材料符合設計及國家規范要求，采用PP-R塑料管。
|
文字、圖片、三維演示 |
|
排水工程 |
挖管溝、安裝地下管道、安裝二至五層立管和橫管、安裝五層立管及出屋面管、施工質量檢查、灌水及通球試驗等步驟 |
施工條件是主體施工完工(管道預留洞已按圖預留好)，屋面防水工程完工，外墻抹灰完工后，按設計要求進行室內外排水管道施工。材料符合設計及國家規范要求。采用UPVC塑料管及管件。UPVC塑料管是硬聚氯乙烯管，不含增塑劑，PVC塑料管是聚氯乙烯管，含有增塑劑。
|
文字、圖片、三維演示 |
|
散熱器采暖 |
放線挖地溝、安裝立管套管、安裝地下管道、安裝供水回水立管、安裝一至五層散熱器、安裝一至五層采暖管道、質量檢查、水壓試驗、管道刷防腐漆及保溫 |
|
施工條件是新建工程在主體施工完工（管道預留洞已經按照圖紙預留好），屋面防水工程完工，內外墻及天棚抹灰完工，地面施工完成，衛生間散熱器預留管道施工完成，衛生間防水施工完成，按照設計要求進行散熱器采暖系統工程安裝施工 |
文字、圖片、三維演示 |
|
地?zé)岵膳?/td>
|
放線挖地溝、安裝立管套管、安裝地下管道、安裝供水回水立管、安裝一至五層散熱器、質量檢查、澆混凝土前的水壓測試、澆筑填充層混凝土及水壓試驗、管道刷防腐漆及保溫等步驟 |
|
施工條件是新建工程在主體施工完工（管道預留洞已按圖預留好），屋面防水工程完工，內、外墻及天棚抹灰完工，地面施工完，衛生間散熱器預留套管施工完，衛生間防水施工完，按設計要求進行低溫?zé)崴孛孑椛涔┡到y(tǒng)工程安裝施工。 |
文字、圖片、三維演示 |
二、軟件特點
1. 情景性：全部訓練在三維場景下進行，學生猶如進入真實的施工現場，真實感極強，彌補了下現場難的困難。
2. 過程性：軟件以真實工程項目為例，以施工工藝為主線，以技術規范為指導，以設備與工具的使用為基礎，重視養成性訓練，具有很強的實用性。
3．交互性：軟件貫徹以學生為主體的思想，設有項目進程、操作提示、工具準備、技術分析等，不僅可以供教師采用大場景環境演示教學，更可以在網絡環境下由學生自主地按照進程與提示操作，突出了技能訓練。
4. 完備性：軟件重視教學設計，不同的知識單元含有諸如教學資源、技術規范、安全交底、技術交底、工程圖紙等多種情境和技能訓練教學模塊。
5. 智能性：軟件采用了數據庫技術，設有操作記錄，可隨時記錄學生的操作過程，以便學生自檢與教師考核。
總之，本軟件為國內首部以真實施工現場為職場環境的，以三維可視化虛擬仿真技術為主要特征的、完全基于交互性、過程性和智能化的土建施工類專業大型建筑施工仿真實訓軟件。
西門子PLC仿真實訓軟件參數
|
一級模塊 |
二級模塊 |
三級模塊 |
|
基本指令 |
1.電動機啟�？刂� |
實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行 |
|
2.電動機正反轉控制 |
實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行 |
|
3.電動機循環正反轉 |
實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行 |
|
4.可逆運行反接制動 |
控制要求、I/O分配、T型圖、指令表、電路連接、通電運行 |
|
5.三速電機控制 |
實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行 |
|
6.星角降壓啟動控制 |
實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行 |
|
7.數碼管點亮控制 |
實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行 |
|
8.交通燈控制 |
控制要求、I/O分配、T型圖、指令表、電路連接、通電運行 |
|
9.恒壓供水系統控制 |
實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接 |
|
應用指令 |
1.循環彩燈控制 |
實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行 |
|
2.停車場車位控制 |
實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行 |
|
3.小推車控制 |
實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行 |
|
4.簡易三層電梯控制 |
實訓目的、控制要求、I/O分配、T型圖、指令表、電路連接、通電運行 |
|
順序控制指令 |
1.大小球傳送裝置控制 |
實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行 |
|
2.簡易機械手控制 |
實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行 |
|
3.音樂噴泉控制 |
實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行 |
|
4.運料小車控制 |
控制要求、I/O分配、T型圖、指令表、電路連接、通電運行 |
|
5.電鍍生產線控制 |
實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行 |
|
6.皮帶運輸線控制 |
實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行 |
|
7.工業洗衣機控制 |
實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行 |
|
8.雙面銑床控制 |
實訓目的、控制要求、I/O分配、T型圖、指令表、電路連接、通電運行 |
西門子PLC仿真實訓軟件包括基本指令、應用指令、順序控制指令
一、基本指令：電動機啟�？刂�、電動機正反轉控制、電動機循環正反轉、可逆運行反接制動、三速電機控制、星角降壓啟動控制、數碼管點亮控制、交通燈控制、恒壓供水系統控制九項。
1、電動機啟�？刂瓢ǎ簩嵱�(xùn)要求、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行等七項
（1）實訓要求：文字、圖片的形式展示。將主要掌握的知識點予以概括，了解本模塊主要的學習內容包括兩地控制電路的編程方法，學會實際控制設計PLC的外圍電路，學會分局實際控制要求設計簡單的梯形圖等。
（2）實訓器件：列出電動機啟�？刂茊卧玫降娜科骷�，包括三相異步電動機、PLC、交流接觸器、三相斷路器、熔斷器、熱繼電器、啟動按鈕、停止按鈕。
（3）器件布局：將器件庫中的仿真器件放到仿真配電柜中的相應位置，用于訓練學生對器件及電路的了解。電路上要有相應的符號，器件拖拽錯誤器件會拖拽不上去并會有相應的聲音顯示。
（4）I/O分配：軟件中有I/O分配地址和電路圖，將鼠標點到分配地址資源后會有相應的事物圖片展示，用來讓學生更好的了解器件模型與電路圖。
（5）T型圖：給出缺失符號的T型圖和相應的符號，學生根據所學知識用鼠標將符號拖拽到T型圖上，如果正確則符號保留在T型圖上，錯誤則消失。
（6）電路連接：
原理圖中閃爍的線條即為當前應連接的電路，用鼠標點擊連接此線的兩觸點中的一個觸點，然后拖動鼠標，找到另一個觸點并點擊，若正確將出現連接線，不正確此線消失，只有當該連線連接正確后，才能進行下一條線的接線操作。如果接線中出現困難可點擊“答案”按鈕，點擊后將出現已完成的接線圖，可參考該圖完成你所進行的操作，再次點擊“答案”按鈕，答案將消失。
可以自由接線，參照電路圖可以進行自由接線，如果不會可以點擊提示，鼠標點擊任何一個接線熱點另外的一端熱點會閃爍顯示。
（7）通電運行：以仿真實訓方式實現。通電后，可按照操作步驟按下相應開關，即可直觀地觀察到電路的運行情況，同時配合模擬真實場景的聲效，達到仿真的效果。
