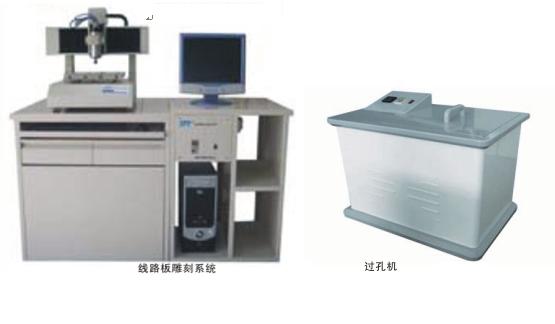

SG-GP環保型PCB制板工藝系統
一、系統特點
環保型PCB制板工藝系統是PCB設計及驗證設計快速制板的研發利器，PC控制完成全自動鉆孔替代人工操作；PCB雕刻、局部雕刻、鉆擴孔、切割一次完成，雕刻制板解決了化學污染環境的優點，減少了使用轉印紙、感光紙等工藝的麻煩；采用USB接口通信，速率快，軟件操作簡單。
二、雕刻機結構及技術參數
傳動機構XYZ均采用直線導軌，滑塊預緊裝置，保證滑塊無間隙；機器整體結構采用鑄鐵件，整體銑平，導軌支撐面平整、穩定；XYZ軸均采用德國原裝進口滾珠絲桿，運動平穩，雕刻精度高、整體震動小。
強大的軟件設計功能，通過PROTEL繪制圖形后轉換成Gerber文件導入雕刻機軟件系統，該系統具有原點設定、返回原點、雙面板定位孔沖定、線路隔離、鏤空、隔邊、斷點續刀、局部雕刻及鉆孔識別孔徑大小及選擇刀具、鉆頭等識別功能。
三、主要技術參數：
|
規格型號 |
SG-3020 |
鉆孔深度 |
0.02～3mm |
|
最大工作面積 |
320mm×320mm |
鉆孔孔徑 |
≥0.4mm |
|
加工面數 |
單/雙面 |
鉆孔速度 |
100 孔/分鐘 |
|
驅動方式 |
步進電機 |
直線導軌 |
工業級線形方滑軌 |
|
主軸電機 |
60000rpm變頻電機 |
傳動方式 |
滾珠絲桿 |
|
最大移動速度 |
4.8m/min |
控制方式 |
ARM |
|
最小線寬 |
4mil（0.1016mm） |
通信方式 |
RS-232/USB |
|
最小線距 |
6mil（0.1524mm） |
安全性能 |
硬件限位保護，超限自停 |
|
分辨率 |
0.003125mm |
防塵罩 |
標配 |
雙面板過孔機技術參數：
|
最大孔化板面 |
340*340mm |
陽極銅板 |
180*100*2mm(2套) |
|
最小孔徑精度 |
0.5mm |
電源 |
220V/50-60HZ |
|
最大厚徑比 |
2.5：1 |
外形尺寸 |
350*270*490mm |
|
工作電流 |
0-3A可調 |
重量 |
45Kg |
四、環保型PCB制板工藝系統全套系統推薦配置：
|
名 稱 |
規格型號 |
數量 |
備 注 |
|
電腦 |
|
1臺 |
自備 |
|
線路板裁板機 |
SG-CBJ |
1臺 |
|
|
線路板雕刻機 |
SG-3020 |
1臺 |
|
|
PCB教學掛圖 |
SG-TP |
1套 |
1、尺寸：1200*800mm，彩色噴繪；
2、塑框鑲邊，內容介紹制板設計工藝及制作流程。 |
|
PCB仿真教學軟件 |
SG-JC |
1套 |
用于PCB教學用視頻資源CD |
|
配套耗材 |
單面敷銅板 |
8mm*12mm |
50片 |
|
|
雙面敷銅板 |
30mm*30mm |
25片 |
|
|
雕刻刀 |
|
10根 |
|
|
鉆頭 |
|
10支 |
|
|
化學沉銅液 |
|
1桶 |
|
|
雙面板導電膠 |
|
1瓶 |
|
|
附注：實際增減設備數量，根據實際需求。 |
|
