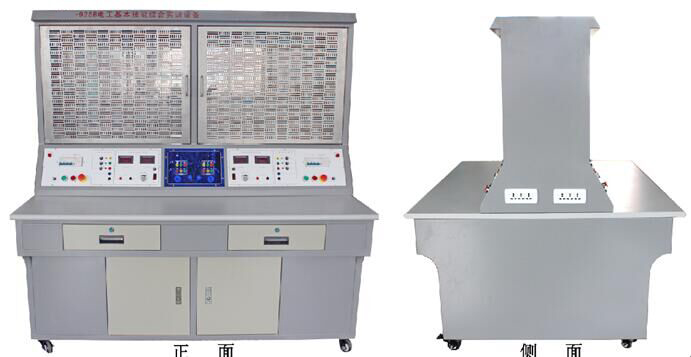

SG-925B電工基本技能綜合實訓設備
一、技術參數：
1) 工作電源：三相五線 380V±5％ 50Hz
2) 安全保護：漏電保護（動作電流≤30mA）過流保護，熔斷器保護
3）電工基本技能綜合實訓設備為四組型，每個工位配套獨立電工儀表和電源，四個工位同時進行實訓互不干擾。
4）外形尺寸：1600×700×1650mm。
二、產品結構
1、桌身部分： 采用優質鋼板做骨架，經過機械加工成型，外表面噴涂環氧聚塑，整機既堅固耐用，又美觀大方。
2桌面部分：采用25mm厚高密度纖維板外貼進口防火板，PVC截面封邊，中間柜子帶門。桌面具有耐磨、耐熱、耐污、耐煙灼、耐火、抗靜電及易清潔等特點。
3、實訓屏部分：整體采用鋼木式結構。優質鋼材做骨架，外表面噴涂環氧聚塑。集成配備了各類電源。操作面板文字符號采用現代彩色噴描技術處理，使面板標識清晰且經久耐用。實訓屏配置有測量儀表及三相異步電機，可進行相應參數的測量及三相拖動電路的實訓。
4、多功能網板部分：多功能網孔板采用"門框式"設計，主體采用2mm厚的不銹鋼板加工成型，網孔采用改進型"橫二豎六"橢圓長孔加工。
5、每工位一路直流穩壓電源：電壓0-30V，電流2A，內置式繼電器自動換檔，多圈電位器連續調節，使用方便，有數字表指示。電壓穩定度＜10-2，負載穩定度＜10-2，紋波電壓＜5Mv。
三、電工基本技能綜合實訓設備參考實訓項目
電工布線工藝實訓
兩個開關控制一盞燈線路訓練
聲控開關控制白熾電路訓練
二地控制一盞燈電路訓練
三地控制一盞燈電路訓練
日光燈線路接線訓練
室內照明電路安裝訓練
配電板安裝訓練
交流負載電功率的測量
三相異步電動機直接啟動控制
三相異步電動機接觸器點動控制線路
三相異步電動機接觸器自鎖控制線路
三相異步電動機Y/△自動控制線路
用倒順開關控制三相異步電動機正反轉線路
接觸器聯鎖的正反轉控制線路
按鈕聯鎖的三相異步電動機正反轉控制線路
雙重聯鎖的三相異步電動機正反轉控制線路
三相異步電動機多地控制
工作臺自動往返控制線路
三相異步電動機串電阻降壓啟動控制線路
三相異步電動機能耗制動控制線路
四、電工基本技能綜合實訓設備產品配置清單
|
序號 |
物 料 名 稱 |
型號 |
單位 |
數量 |
|
1 |
電工基本技能綜合實訓電源屏 |
SG-925B |
臺 |
1 |
|
2 |
鋼制實訓桌 |
SG-925B |
張 |
1 |
|
3 |
按鈕開關(控制按鈕) |
2H |
個 |
8 |
|
4 |
行程開關 |
LX19-001 |
個 |
16 |
|
5 |
漏電斷路器 |
DZ47E-63 |
個 |
4 |
|
6 |
輔助觸頭 |
F4-22 |
個 |
16 |
|
7 |
交流接觸器 |
CJX-0910 |
個 |
20 |
|
8 |
熱過載繼電器 |
JR36-20 |
個 |
8 |
|
9 |
中間繼電器 |
JZ7-44 |
個 |
4 |
|
10 |
時間繼電器 |
ST3P |
個 |
8 |
|
11 |
時間繼電器座 |
JSZ3 |
個 |
8 |
|
12 |
熔斷器座 |
RT14-20 |
個 |
20 |
|
13 |
熔體 |
RO15-2 |
個 |
8 |
|
14 |
熔體 |
RO15-10 |
個 |
12 |
|
15 |
可調管式線饒電阻 |
75Ω |
個 |
12 |
|
16 |
啟動電容(電力電容) |
4uF |
個 |
4 |
|
17 |
橋堆 |
KBPC35 |
個 |
4 |
|
18 |
二極管 |
5408 |
個 |
4 |
|
19 |
漏電開關盒 |
PZ30 |
個 |
4 |
|
20 |
漏電斷路器 |
DZ47E-63 |
個 |
4 |
|
21 |
電源插座 |
86型 |
個 |
8 |
|
22 |
單極開關 |
86型 |
個 |
8 |
|
23 |
蓋板 |
86型 |
個 |
4 |
|
24 |
插座底盒 |
86型 |
個 |
12 |
|
25 |
燈座 |
E27 |
個 |
16 |
|
26 |
插口燈泡 |
30W |
個 |
4 |
|
27 |
螺口燈泡 |
30W |
個 |
12 |
|
28 |
彎頭 |
DN20 |
個 |
4 |
|
29 |
線管三通 |
DN20 |
個 |
4 |
|
30 |
管卡 |
DN20 |
個 |
24 |
|
31 |
活接 |
DN20 |
個 |
12 |
|
32 |
通用導軌 |
C45 |
付 |
2 |
|
33 |
I型六角螺母 |
Φ4 |
個 |
140 |
|
34 |
平介(墊片) |
Φ5 |
個 |
164 |
|
35 |
十字槽盤頭螺釘 |
Φ4 |
個 |
124 |
|
36 |
十字槽盤頭螺釘 |
Φ4 |
個 |
40 |
|
37 |
線管 |
DN20 |
條 |
1 |
|
38 |
線槽 |
5050 |
條 |
2 |
|
39 |
工具箱 |
14.5寸 |
個 |
4 |
|
40 |
實訓考核指導說明書 |
|
本 |
4 |
|
41 |
大圓頭(扁頭)自攻絲 |
Φ4 |
個 |
12 |
|
