一、裝置概述
電氣安裝與維修實訓考核裝置是在“中國制造2025”的戰略指引下，以企業行業產品更新?lián)Q代和技術升級改造為背景，把握電氣安裝與維修的核心技能，涉及的內容包括動力控制線路，照明控制線路等線路的規范安裝及維修；PLC、變頻器、觸摸屏、傳感器等現代電氣元器件的規范安裝使用和參數設置，交直流電機、步進電動機、伺服電動機的安裝規范與參數設置；常規機床維修排故、電氣控制線路故障的檢測與分析等開發的一種通用實訓平臺。非常適合于各類職業院校和技工學校維修電工和電氣安裝工、其他有電氣安裝布置要求的專業的作為公共平臺使用。
電氣安裝與維修實訓考核裝置，采用鋼制網孔板和鋼制專用型材組接而成，安裝有自鎖式腳輪，方便移動和使用。裝置表面噴塑，色彩穩重。裝置配有專用電源臺。裝置設計高度以人站在一級人字梯即可方便操作的高度，既安全又能使使用者感受到施工現場環境。橫向、叢向?qū)挾群线m，可以模擬現場線路的轉向布置。網孔板可以方便拆下。為方便隱蔽工程施工，鋼制框架仿建筑隔斷用輕鋼龍骨的加大寬度精心設計，帶有穿管孔，使用扎帶固定線管，在穿出網孔板時可以使用壁疏引出導線穿入明裝底盒。配套的PVC管彎管器，可方便的對PVC管彎成90度。
★鋼制鏤空方形樑骨的使用，使該裝置結構牢固，外形美觀，便于連接，更主要的是能實現暗管掩引等技術的真實操作，并實現兩套，四套設備的聯合使用。
★新型電源控制模塊，結構精巧，功能強大，配置有電源指示，三相漏電保護，緊急停止開關，安全插座引孔，與裝置豎梁完美銜接，作為設備入線控制，讓設備的安全系數再次提升了一個等級。
★掛板支架的設計，讓掛板安全牢固的安裝于設備上面，不占用空間，掛板可隨時更換，搭配機床智能考核裝置，讓裝置的功能進一步的得到發揮。
電氣安裝與維修實訓考核裝置，可進行電工安裝。如橋架安裝、PVC管安裝、白熾燈座、日光燈、開關、插座、配電箱、控制箱等，裝置還包含有交流異步電動機、直流電動機、步進電機、伺服電機、PLC、變頻器觸摸屏等控制與受控對象。該系統每個操作組配套一可移動式工具車和元件柜，便于對元件的保管和安裝施工。從根本上解決了學校在普通墻面上進行的安裝培訓的使用不方便、實訓范圍窄的問題。
二、技術指標
1) 工作電源：三相五線 供電 AC 380 V/220 V ±7.5% 50 Hz；
2) 工作環境：用絕緣地板（或使用絕緣地毯）；
3) 實訓裝置外形尺寸：長2006mm×寬1003mm×高2410mm
4) 實訓裝置材料：鋼板。鋼板厚度≥1.5mm；
5) 最大功率消耗 ≤1.5KW
6) 安全保護措施：具有接地保護、過流、過載、漏電保護功能，符合相關的國家標準。
三、實訓項目
1、電表箱的安裝
2、配電箱的安裝
3、日光燈的安裝
4、白熾燈的安裝
6、節能燈的安裝
7、PVC管的處理與布置
8、PVC管的穿線
9、開關與插座的安裝
10、分線盒的安裝
11、線路分配設計
12、施工規范的學習與訓練
13、安全施工要求學習與訓練
14、兩地控制一盞燈
15、線槽布線施工訓練
16、隱蔽工程施工訓練
17、隔離開關的安裝
18、配電線路的接線實訓
19、電氣控制箱的安裝
20、電氣控制電路安裝實訓
1) 三相異步電動機直接起動、停車的控制電路連接；
2) 接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；
3) 按鈕聯鎖的三相交流異步電動機正、反轉控制電路的連接；
4) 按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；
5) 三相交流異步電動機Y-△（手動切換）啟動控制電路的連接；
6) 三相交流異步電動機Y-△（時間繼電器切換）啟動控制電路的連接；
7) 定子繞組串聯電阻啟動控制電路的連接；
8) 三相交流異步電動機能耗制動控制電路的連接；
9) 三相交流異步電動機反接制動控制電路的連接；
10) 多臺（3臺及以下）電動機的順序控制電路的連接
11) 電動機的往返行程控制電路的連接；
12) 直流電動機的正反轉控制；
13) 直流電機的調速實驗；
14) 普通車床控制電路的連接；
15) 電動葫蘆控制電路的連接；
16) 三相交流異步電動機既能點動，又能連續轉動的控制電路連接；
17) 兩地控制電路的連接；
18) 按鈕切換的雙速電動機調速控制電路的連接；
19) 時間繼電器切換的雙速電動機調速控制電路的連接；
20) 離心開關配合的反接制動控制電路的連接；
21、變頻器面板功能參數設置和操作實訓；
22、變頻器對電機點動控制、啟停控制；
23、電機轉速多段控制；
24、工頻、變頻切換控制；
25、基于模擬量控制的電機開環調速；
26、基于面板操作的電機開環調速；
27、變頻器的保護和報警功能實訓；
28、基于PLC的變頻器開環調速；
29、PLC控制電機順序啟動；
30、PLC控制三相異步電動機Y-△啟動電路；
31、觸摸屏的參數設置；
32、觸摸屏的編程；
33、觸摸屏、PLC、變頻器的綜合實訓；
34、伺服步進電機實訓
1) 步進電機的控制；
2) 步進驅動器的參數設置；
3) 步進電機的PLC開環控制；
4) 基于步進電機控制
5) 交流伺服電機的控制；
6) 交流伺服驅動器的參數設置；
7) 交流伺服電機的PLC半閉環控制；
8) 基于伺服電機控制
9) 兩相混合式步進電機的控制
10) 交流伺服電機的位置控制實訓
35、金屬橋架的組合與安裝實訓；
36、塑料線槽的敷設實訓；
37、電氣照明電路真實故障檢測實訓；
38、電氣動力電路真實故障檢測實訓；
39、混合電路真實故障檢測實訓；
四、配置清單
1、配電箱模塊
|
序號
|
名稱
|
規格/型號
|
單位
|
數量
|
備注（說明）
|
|
1
|
三相電子式有功電度表
|
DTS633
|
只
|
1
|
|
|
2
|
熔斷器式隔離器
|
HG1-32/30F
|
套
|
1
|
3極，32A（含熔體20A））
|
|
3
|
漏電保護器
|
DZ47LE-32/D10
|
只
|
1
|
3P+N
|
|
DZ47LE-32/D16
|
只
|
1
|
3P+N
|
|
DZ47LE-32/C20
|
只
|
1
|
1P+N
|
|
4
|
斷路器
|
DZ47-60/D32
|
只
|
1
|
3P
|
|
DZ47-60/D25
|
只
|
1
|
3P
|
|
5
|
導軌
|
C45
|
條
|
1
|
|
|
6
|
指示燈
|
AD58B-22D 220V
|
只
|
3
|
紅、綠、黃各1只
|
|
7
|
接線端子排
|
TBC-20
|
條
|
1
|
7節/條
|
|
8
|
配電箱箱體
|
450mm×220mm×520mm
|
只
|
1
|
含接地排、接零排
|
2、照明模塊
|
序號
|
名稱
|
規格/型號
|
單位
|
數量
|
備注（說明）
|
|
1
|
漏電保護器
|
DZ47LE-32/C25
|
只
|
1
|
1P+N
|
|
DZ47LE-32/C16
|
只
|
2
|
1P+N
|
|
DZ47LE-32/C10
|
只
|
2
|
1P+N
|
|
2
|
斷路器
|
DZ47-60/C32
|
只
|
1
|
2P
|
|
DZ47-60/C10
|
只
|
1
|
1P
|
|
DZ47-60/C6
|
只
|
1
|
1P
|
|
3
|
配電箱箱體
|
PZ30-15
|
只
|
1
|
含接地排、接零排
|
3、照明套件
|
序號
|
名稱
|
規格/型號
|
單位
|
數量
|
備注（說明）
|
|
1
|
日光燈組件
|
20W
|
套
|
1
|
長度65cm左右
|
|
2
|
螺口節能燈
|
9W～13W
|
只
|
2
|
|
|
3
|
螺口燈座
|
86型E27燈座
|
只
|
1
|
|
|
4
|
雙開
|
86型
|
只
|
2
|
雙聯開關
|
|
5
|
雙開
|
86型
|
只
|
1
|
多聯開關
|
|
6
|
單開
|
86型
|
只
|
2
|
雙聯開關
|
|
7
|
單開
|
86型
|
只
|
1
|
多聯開關
|
|
8
|
五孔插座
|
86型（10A）
|
只
|
1
|
|
|
9
|
五孔插座
|
86型（10A）
|
只
|
1
|
帶開關
|
|
10
|
三孔插座
|
86型（16A）
|
只
|
1
|
|
|
11
|
聲光控自動開關
|
86型
|
只
|
1
|
|
|
12
|
觸摸開關
|
86型
|
只
|
1
|
|
|
13
|
分線盒面板
|
86型
|
只
|
2
|
|
|
14
|
螺絲
|
M4×20
|
只
|
18
|
86面板螺絲
|
4、電氣控制模塊
|
序號
|
名稱
|
規格/型號
|
單位
|
數量
|
備注（說明）
|
|
1
|
斷路器
|
DZ47-60/D10
|
只
|
1
|
3P
|
|
2
|
交流接觸器
|
CJX2-0910/220V
|
只
|
5
|
|
|
3
|
輔助觸頭
|
F4-22
|
只
|
5
|
|
|
4
|
PLC系統配置見最底下（包含通訊下載線）
|
|
|
5
|
|
6
|
|
7
|
時間繼電器
|
ST3PF AC250V
|
只
|
1
|
|
|
ST3PA-A AC220V
|
只
|
1
|
|
|
8
|
熱繼電器
|
NR2-25（獨立安裝）
|
只
|
3
|
0.4A(范圍0.25~0.4A)2只
0.63A(范圍0.4~0.63A)1只
|
|
9
|
接線端子排
|
導軌式彈簧端子
|
片
|
50
|
含1節終端堵頭
|
|
10
|
開關電源
|
24V/2.5A導軌式
|
只
|
1
|
|
|
11
|
觸摸屏
|
昆侖通態
|
只
|
1
|
|
|
12
|
控制箱箱體
|
500mm×230mm×700mm
|
只
|
1
|
含接地排、接零排
|
|
13
|
按鈕
|
LA68B-EA35/45
|
只
|
11
|
啟動停止各5套（紅、綠），配急停按鈕1套
|
|
14
|
指示燈
|
AD58B-22D 220V
|
只
|
5
|
紅5只
|
|
15
|
選擇開關
|
LA68B -ED33
|
只
|
2
|
3檔開關
|
|
16
|
通訊線
|
LA68B -ED25
|
只
|
2
|
2擋開關
|
|
USB觸摸屏下載線
|
條
|
1
|
3米
|
5、電機模塊
|
序號
|
名稱
|
規格/型號
|
單位
|
數量
|
備注（說明）
|
|
1
|
三相交流異步電動機
|
(Y-△)
|
只
|
1
|
參見電機底板清單
|
|
2
|
三相交流異步電動機
|
(Y-△)帶離心開關
|
只
|
1
|
|
3
|
三相交流異步電動機（雙速40W）
|
2/4雙速電機
|
只
|
1
|
|
4
|
它勵直流電動機
|
DC110V/50W
|
只
|
1
|
|
5
|
電機單元支架
|
330mm×205mm×65mm
|
套
|
2
|
左、右各二只
|
6、電機運動模塊
|
序號
|
名稱
|
規格/型號
|
單位
|
數量
|
備注（說明）
|
|
1
|
步進電機
|
驅動器
|
3M458
|
臺
|
1
|
單元規格496mm×300mm
|
|
電機
|
3S57Q-04079
|
|
2
|
交流伺服電機
|
驅動器
|
SV630PS2R8I
|
臺
|
1
|
|
電機
|
MS1H1-40B30CB-T331Z X6
|
|
3
|
微動開關
|
KW7-3
|
只
|
2
|
|
4
|
光電傳感器
|
PM-L25
|
只
|
3
|
7、傳感器模塊
|
序號
|
名稱
|
規格/型號
|
單位
|
數量
|
備注（說明）
|
|
1
|
行程開關
|
YBLX-ME/8104
|
只
|
4
|
|
|
2
|
電容式傳感器
|
ODR-D05NK
|
只
|
1
|
|
|
3
|
電感式傳感器
|
OBM-D04NK
|
只
|
1
|
|
|
4
|
光電式傳感器
|
JG-3D-30NK
|
只
|
1
|
|
8、線路安裝器材
|
序號
|
名稱
|
規格/型號
|
單位
|
數量
|
備注（說明）
|
|
1
|
PVC線管
|
Φ16 A型
|
根
|
4
|
3米
|
|
Φ20 A型
|
根
|
4
|
3米
|
|
2
|
PVC壁疏
|
Φ16
|
只
|
20
|
|
|
Φ20
|
只
|
20
|
|
|
3
|
U型平頭管卡
|
Φ16
|
只
|
30
|
|
|
Φ20
|
只
|
30
|
|
|
4
|
PVC平線槽
|
20×10 A型
|
根
|
4
|
2米/根
或
3米/根
|
|
39×19 A型
|
根
|
4
|
|
60×40 A型
|
根
|
4
|
|
5
|
PVC線槽終端頭
|
20×10
|
只
|
2
|
|
|
39×19
|
只
|
2
|
|
60×40
|
只
|
2
|
|
6
|
行線槽
|
25×30
|
根
|
4
|
2米/根
|
|
7
|
絕緣導線
|
紅色RV1.5 mm2
|
盤
|
1
|
|
|
雙色RV1.5 mm2
|
盤
|
1
|
|
|
雙色RV2.5 mm2
|
盤
|
1
|
|
|
黑色RV0.75 mm2
|
盤
|
1
|
|
|
藍色RV0.75 mm2
|
盤
|
1
|
|
|
BV2.5 mm2
|
盤
|
5
|
黃、綠、紅、藍、雙色各1盤
|
|
BV1.5 mm2
|
盤
|
3
|
紅、藍、雙色各1盤
|
|
8
|
五芯電纜
|
RV5*0.75 mm2
|
米
|
10
|
|
|
9
|
三相插頭
|
三相四線16A
|
只
|
1
|
|
|
10
|
明裝底盒
|
86型
|
只
|
8
|
86×86×30
|
|
86加深型
|
只
|
2
|
86×86×40
|
|
11
|
U型絕緣端子
|
SVΦ1.25—4
|
只
|
1000
|
|
|
SVΦ2—5L
|
只
|
1000
|
|
|
12
|
O型絕緣端子
|
RVΦ2—5
|
只
|
1000
|
|
|
13
|
管形絕緣端子
|
TE1008
|
只
|
1000
|
|
|
TE1008/雙線插針
|
只
|
1000
|
|
|
14
|
纏繞帶
|
Φ10
|
包
|
1
|
|
|
15
|
扎帶
|
3×100mm
|
包
|
1
|
|
|
16
|
號碼管
|
Φ3.5
|
卷
|
1
|
號碼機用
|
|
17
|
電纜保護軟管
|
Φ20
|
米
|
4
|
|
|
18
|
電纜保護軟管
|
外徑Φ20
|
米
|
4
|
|
|
19
|
保護軟管接頭
|
Φ20
|
只
|
6
|
|
|
20
|
保護軟管接頭
|
配外徑Φ20軟管
|
只
|
6
|
|
|
21
|
自攻螺絲
|
Φ6×15
|
只
|
200
|
|
|
Φ6×25
|
只
|
60
|
|
22
|
螺絲（帶帽）
|
M4*20
|
套
|
4
|
（安裝變頻器用）
|
|
螺絲（含墊片）
|
M6*10
|
套
|
4
|
箱門接地螺絲
|
|
23
|
螺母
|
M8
|
只
|
2
|
箱子接地螺母
|
|
24
|
接地排
|
5位 110×15
|
條
|
4
|
專用（外接地干線）
|
|
|
塑料絕緣膠布
|
黑色
|
卷
|
1
|
|
|
25
|
護線圈
|
配Φ30的孔
|
個
|
8
|
配電箱及電氣箱用
|
|
配Φ25的孔
|
個
|
8
|
照明配電箱用
|
|
配Φ8的孔
|
個
|
2
|
日光燈開孔用
|
|
26
|
金屬橋架
（帶蓋）
|
橋架
|
1
|
50×30×500
|
根
|
2
|
500mm/根
|
|
2
|
50×30×300
|
根
|
4
|
300mm/根
|
|
3
|
50×30×200
|
根
|
4
|
200mm/根
|
|
4
|
50×30×150
|
根
|
4
|
150mm/根
|
|
附件1
|
水平90°彎
100×100×30mm
|
只
|
4
|
|
|
附件2
|
水平45°彎
100×100×30mm
|
只
|
4
|
|
|
附件3
|
水平三通
150×100×30mm
|
只
|
2
|
|
|
附件4
|
橋架帶孔封頭
（端面）孔徑Φ23
|
只
|
4
|
|
|
附件5
|
水平四通
150×150×30mm
|
只
|
1
|
|
|
附件6
|
垂直等徑下彎通（陰角）
100×100×30mm
|
只
|
2
|
|
|
附件7
|
垂直等徑上彎通（陽角）
100×100×30mm
|
只
|
2
|
|
|
附件8
|
線槽支架（托臂）1
|
只
|
5
|
|
|
附件9
|
線槽支架（托臂）2
|
只
|
12
|
|
|
附件10
|
角鋼立柱（橋架吊桿）
100×260×20mm
|
只
|
8
|
|
|
附件11
|
垂直等徑右上彎通
|
只
|
2
|
|
|
附件12
|
垂直等徑左上彎通
|
只
|
2
|
|
|
附件13
|
垂直等徑右下彎通
|
只
|
1
|
|
|
附件14
|
垂直等徑左下彎通
|
只
|
1
|
|
|
附件15
|
上邊垂直等徑三通
|
只
|
2
|
|
|
附件16
|
連接板
10×20×100mm
|
只
|
36
|
|
|
附件17
|
垂直等徑變向彎通
|
只
|
3
|
|
|
附件18
|
連接螺絲（專用）
|
套
|
150
|
M5×10，帶自鎖螺帽1只
|
|
附件19
|
銅制接地螺絲（專用）
|
套
|
60
|
M5×15，帶帽1只、平墊2只
|
|
附件20
|
橋架蓋板安裝卡
|
只
|
100
|
|
9、故障檢測模塊
|
序號
|
名稱
|
規格/型號
|
單位
|
數量
|
備注（說明）
|
|
1
|
故障檢測單元
|
|
套
|
1
|
|
10、能力測試單元
設備圖片（圖片僅供樣式參考，實際以供貨為準）

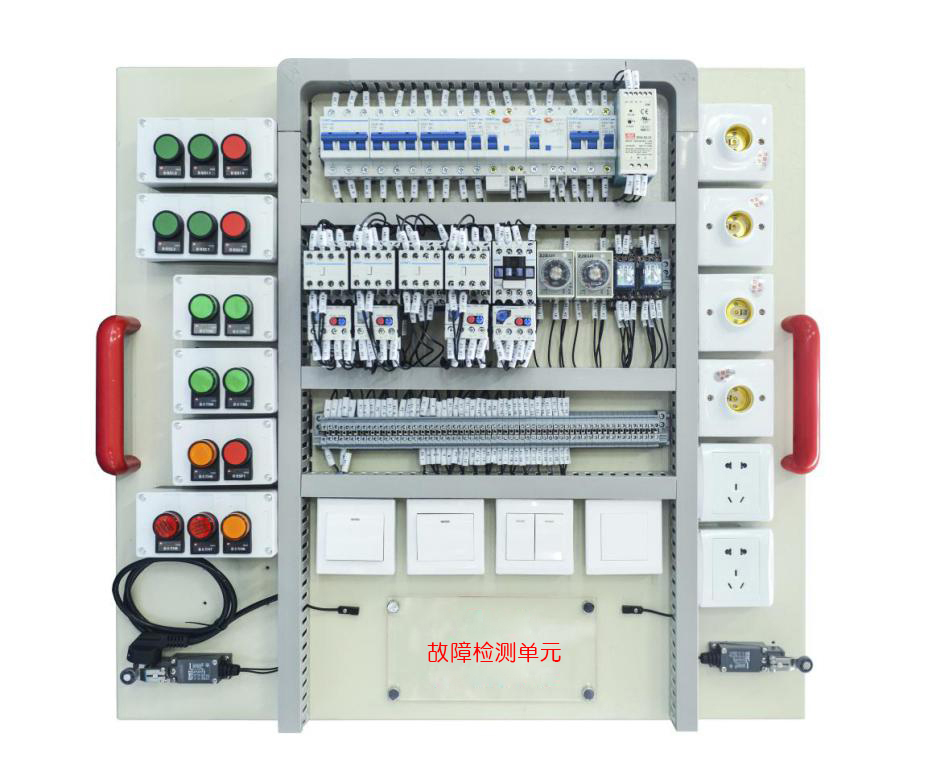

故障檢測單元

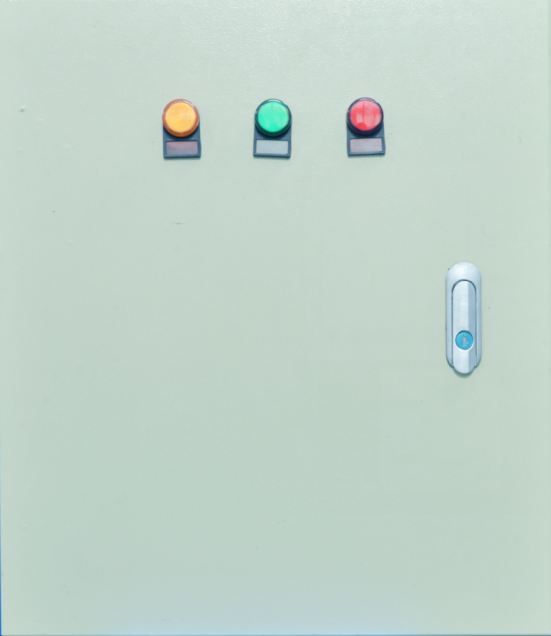

配電箱單元
1）設備說明
能力測試單元是結合生產實際和職業崗位的技能要求，按照職業學校的教學和實訓要求研制和開發的產品，可以作為電氣安裝與維修實訓考核裝置的選配模塊配套使用。
能力測試單元適合高等職業學校、中等職業學校的電氣設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、等專業和非機電類專業的必修課程模塊《電機及其控制》、《電機與拖動》或選修課程模塊的教學與實訓。
能力測試單元也適合技工院校機電類專業《電氣設備維修》課程的實習，還適合職業培訓學校的安裝、維修電工中級班，安裝、維修電工高級班。安裝、維修電工技師班，安裝、維修電工高級技師班的培訓和實操。
能力測試單元以電氣安裝與維修職業崗位的典型工作任務為出點，整合職業能力評價的要求，重新升級，展示現代電氣技術的發展趨勢，更貼近教學，生產需要。
2）功能特點
故障檢測單元采用真實電氣線路，可設置多種真實故障現象，訓練和考核學生分析問題和解決問題的能力。
智能電能表將原機械式電表升級為市面上主流的電子式電能表，符合新產品的定位，更貼近實際生活。
3）技術參數
電 源：三相五線 AC 380 V±10% 50 Hz
最大功率：≤500Ｗ
安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準
漏電保護動作電流：≤30mA、 ≤0.1S
環保要求：材料選用符合國家相關環保標準
4）實訓項目
1、三相電子電能表的安裝
2、配電線路的接線實訓
3、電氣照明電路故障板檢測實訓
4、電氣動力電路故障板檢測實訓
5、電氣電路故障板考核實訓
5）配置清單
|
名稱
|
型號
|
單位
|
基本用量
|
|
故障檢測單元掛板V3.0
|
|
塊
|
1.00
|
|
導軌
|
|
條
|
2.00
|
|
線槽5025
|
5025
|
米
|
4.00
|
|
線槽
|
|
套
|
2.00
|
|
線槽封邊
|
|
只
|
2.00
|
|
按鈕盒
|
JL-BX2-
|
只
|
3.00
|
|
按鈕盒
|
JL-BX3-
|
只
|
3.00
|
|
導軌式開關電源
|
DRA-60-24
|
只
|
1.00
|
|
斷路器（空氣開關3P）
|
正泰DZ47-60 C型
|
只
|
2.00
|
|
小型斷路器（空氣開關2P）
|
正泰DZ47-60 C5
|
只
|
1.00
|
|
斷路器（空氣開關1P）
|
正泰DZ47-60 C型
|
只
|
1.00
|
|
斷路器（空氣開關1P）
|
DZ47-60 C型
|
只
|
1.00
|
|
剩余電流動作斷路器（漏電開關1P）
|
正泰DZ47LE-32 C型
|
只
|
2.00
|
|
指示燈AD58B
|
AD58B-22D(AD105-22D/S)
|
只
|
4.00
|
|
指示燈AD58B
|
AD58B-22D
|
只
|
2.00
|
|
指示燈AD58B
|
AD58B-22D(AD105-22D/S)
|
只
|
2.00
|
|
明裝線盒（明盒）
|
86HM331（86型）
|
個
|
10.00
|
|
螺口燈座
|
JR-DT134
|
只
|
4.00
|
|
泰力二位暗裝式蹺板雙控開關
|
86GC02-2
|
只
|
1.00
|
|
泰力一位白板
|
86GC35
|
塊
|
1.00
|
|
兩極雙用、兩極帶接地插座
|
BF-10
|
只
|
2.00
|
|
泰力一位暗裝式蹺板雙控開關
|
86GC01-2
|
只
|
2.00
|
|
傳感器
|
HW7-D03PK
|
只
|
2.00
|
|
熱繼電器
|
NR2-25
|
只
|
2.00
|
|
熱繼電器
|
NR2-25
|
只
|
1.00
|
|
熱繼電器
|
NR2-25
|
只
|
1.00
|
|
時間繼電器
|
ST3PA-D
|
只
|
2.00
|
|
繼電器MY4NJ
|
MY4NJ
|
只
|
2.00
|
|
繼電器座
|
前繼PYF14A-E
|
只
|
2.00
|
|
交流接觸器
|
NC1-1210Z
|
只
|
5.00
|
|
輔助觸頭組
|
正泰F4-22
|
只
|
5.00
|
|
行程開關
|
正泰YBLX-ME/8104
|
只
|
2.00
|
|
按鈕開關LA68B
|
LA68B-EA35(B2-EA35)
|
只
|
4.00
|
|
按鈕開關LA68B
|
LA68B-EA45(B2-EA45)
|
只
|
3.00
|
|
斷路器
|
DZ47-60
|
只
|
1.00
|
|
故障檢測單元有機玻璃面板
|
|
塊
|
1.00
|
|
三插電源線
|
|
條
|
1.00
|
|
繼電器座
|
PF083A
|
只
|
2.00
|
|
打印標記條
|
ZB5/UD3N
|
個
|
88.00
|
|
配電箱單元
|
裝有電子式電表和低壓電器
|
套
|
1.00
|
11、工 具
|
序號
|
名稱
|
規格/型號
|
單位
|
數量
|
備注（說明）
|
|
1
|
尖嘴鉗
|
6寸
|
把
|
1
|
|
|
2
|
剝線鉗
|
|
把
|
1
|
|
|
3
|
壓線鉗
|
HS-30J
|
把
|
1
|
壓冷壓端子
|
|
4
|
壓線鉗
|
HS-06WF
|
把
|
1
|
壓插針
|
|
5
|
鋼絲鉗
|
6寸 160mm
|
把
|
1
|
|
|
6
|
一字螺絲刀
|
3寸
|
把
|
1
|
|
|
7
|
十字螺絲刀
|
3寸
|
把
|
1
|
|
|
8
|
一字螺絲刀
|
2×75
|
把
|
1
|
|
|
9
|
十字螺絲刀
|
2×75
|
把
|
1
|
|
|
10
|
測電筆
|
|
把
|
1
|
|
|
11
|
數字萬用表
|
MY60
|
只
|
1
|
|
|
12
|
鋁合金人字梯
|
1.5米
|
付
|
1
|
|
|
13
|
銼刀
|
8寸
|
根
|
1
|
|
|
14
|
鋼卷尺
|
3m
|
只
|
1
|
|
|
15
|
電工刀
|
|
把
|
1
|
|
|
16
|
鋼角尺
|
300mm
|
把
|
1
|
|
|
17
|
鋼直尺
|
300mm
|
把
|
1
|
|
|
18
|
活動扳手
|
6寸
|
把
|
1
|
|
|
19
|
六角扳手
|
|
套
|
1
|
7件套
|
|
20
|
鋼鋸架
|
|
架
|
1
|
|
|
21
|
鋼鋸條
|
|
條
|
3
|
8-12〞可調
|
|
22
|
彈簧彎管器
|
Φ16
|
根
|
1
|
|
|
23
|
彈簧彎管器
|
Φ20
|
根
|
1
|
|
|
24
|
電源插板
|
|
只
|
2
|
|
|
25
|
安全標牌
|
160×200mm
|
張
|
1
|
必須戴安全帽
|
|
26
|
安全標牌
|
160×200mm
|
張
|
1
|
止步高壓危險
|
|
27
|
安全標牌
|
160×200mm
|
張
|
1
|
當心落物
|
|
28
|
安全標牌
|
160×200mm
|
張
|
1
|
禁止合閘有人工作
|
|
29
|
安全標牌
|
160×200mm
|
張
|
1
|
當心觸電
|
12、整體配置
|
序號
|
名稱
|
規格/型號
|
單位
|
數量
|
備注（說明）
|
|
1
|
電氣安裝與維修實訓考核裝置臺架（2人組標準配置）
|
2006mm×1003mm×2410mm
|
套
|
1
|
|
|
2
|
元件存放柜
|
|
個
|
1
|
|
|
3
|
可移動工具臺
|
930mm×740mm×860mm
|
輛
|
1
|
帶重載自鎖腳輪
|
|
4
|
電源模塊單元
|
600×130×105mm
|
塊
|
1
|
|
|
5
|
臺虎鉗
|
|
臺
|
1
|
|
|
6
|
實訓指導書
|
|
本
|
1
|
|
|
7
|
配套安裝螺絲
|
|
套
|
1
|
|
13、PLC系統配置說明
|
名 稱
|
規格型號
|
單位
|
數量
|
|
三菱可編程控制器
|
FX3U-32MT/ES-A
|
只
|
1.00
|
|
三菱擴展模塊
|
FX2N-16EYR
|
只
|
1.00
|
|
三菱通訊模塊
|
FX3U-485-BD
|
只
|
1.00
|
|
三菱變頻器
|
D740S-0.75K-CHT
|
只
|
1.00
|
|
三菱模擬量模塊
|
FX3U-3A-ADP
|
只
|
1.00
|
|
RS232C/RS422通訊電纜
|
|
條
|
1.00
|
14、配置明細
|
序號
|
名稱
|
規格/型號
|
單位
|
數量
|
備注（說明）
|
|
1
|
電氣安裝與維修實訓考核裝置臺架（2人組標準配置）
|
2006mm×1003mm×2410mm
|
組
|
1
|
材料名稱
|
單位/數量
|
|
立柱
|
4根
|
|
大網孔板
|
10塊
|
|
小網孔板
|
4塊
|
|
三層框架
|
4個
|
|
單層框架
|
2個
|
|
長網孔連接板
|
1個
|
|
短網孔連接板
|
1個
|
|
后橫梁
|
1根
|
|
前橫梁
|
1根
|
|
網孔梁柱
|
3個
|
|
側梁
|
2根
|
|
自鎖腳輪￠75
|
4只
|
|
短安裝螺絲（六角：M6*45mm）
|
100只
|
|
網孔板安裝螺絲（六角：M6*60mm）
|
35只
|
|
長安裝螺絲（六角：M6*130mm）
|
65只
|
|
￠6平墊
|
400只
|
|
￠6彈墊
|
200只
|
|
M6螺帽
|
200只
|
|
2
|
可移動工具臺
|
930mm×740mm×860mm
|
輛
|
1
|
帶重載自鎖腳輪
|
|
3
|
考核掛板支架
|
797mm×761mm×21mm
|
只
|
2
|
專用掛板
|
|
4
|
T68鏜床考核掛板
|
SY-T68
|
塊
|
1
|
智能設故、16故障點
|
|
5
|
X62W銑床考核掛板
|
SY-X62W
|
塊
|
1
|
智能設故、16故障點
|
|
6
|
電腦推車
|
|
輛
|
1
|
580*400*780mm帶腳輪、電腦托盤鋁木結構
|
|
9
|
配套教學資源
|
|
套
|
1
|
附件（全室配1套）
|
|
10
|
智能實訓與理論考核系統
|
|
套
|
1
|
1.用戶登錄
輸入用戶名、密碼、驗證碼，點擊登錄按紐，登錄到系統。
2.用戶注冊
用戶登錄畫面，點擊注冊按紐，打開用戶注冊畫面。輸入用戶名、密碼、確認密碼、準考證號、身份證號、姓名、考試級別，點擊注冊按紐，注冊成為學員。
3.用戶管理
老師用戶登錄系統后，點擊菜單用戶管理，打開用戶管理畫面。用戶管理畫面，顯示所有用戶列表信息，包括學員與老師。
3.1用戶查詢
用戶管理畫面，選擇考試級別、輸入用戶名、準考證號、姓名，點擊檢索按紐，根據條件顯示用戶信息列表。
3.2添加用戶
用戶管理畫面，點擊添加按紐，打開用戶添加畫面。選擇用戶類別，輸入用戶名、姓名、密碼、確認密碼，點擊確定按紐，保存用戶信息。
3.3修改用戶
用戶管理畫面，選擇某一條用戶信息，點擊編輯按紐，打開用戶信息編輯畫面。選擇用戶類別，輸入用戶名、姓名、密碼、確認密碼、準考證號、身份證號、考試級別，點擊確定按紐，保存用戶信息。
3.4用戶刪除
用戶管理畫面，選擇數據前選擇框，點擊刪除按紐，刪除所選用戶信息。
4.級別管理
4.1級別查詢
老師用戶登錄系統，點擊級別管理，打開級別管理畫面，輸入級別名稱，點擊檢索按紐，根據條件顯示級別信息。
4.2添加級別
級別管理畫面，點擊添加按紐，打開添加級別畫面。輸入級別名稱，點擊確定，保存級別信息。
4.3修改級別
級別管理畫面，選擇數據前某一個選項框，點擊編輯按紐，打開級別修改畫面。輸入級別名稱，點擊確定，保存級別信息。
4.4刪除級別
級別管理畫面，選擇數據前選項框，點擊刪除按紐，刪除選中的級別信息。
5.題庫類別管理
5.1 題庫類別查詢
老師用戶登錄系統后，點擊題庫類別，打開題庫類別管理畫面。輸入題庫類別名稱，點擊檢索按紐，根據輸入條件顯示題庫類別信息列表。
5.2 添加題庫類別
題庫類別管理畫面，點擊添加按紐，打開題庫類別添加畫面。輸入題庫類別名稱，點擊確定按紐，保存題庫類別信息。
5.3 修改題庫類別信息
題庫類別管理畫面，選中某一行選擇框，點擊編輯按紐，打開題庫類別修改畫面。輸入題庫類別名稱，點擊確定按紐，保存題庫類別信息。
5.4 刪除題庫類別信息
題庫類別管理畫面，選擇數據前選項框，點擊刪除按紐，刪除選中的級別信息。
6 .題庫管理
6.1 題庫查詢
教師用戶，登錄系統后，點擊題庫管理，打開題庫管理畫面。選擇題庫級別、題庫類別、試題類型，輸入題目名稱，點擊檢索按紐，根據條件顯示題庫列表信息。
6.2 添加單項選擇題
題庫管理畫面，點擊添加按紐，打開題目添加畫面。
選擇題庫級別、題庫類別、題目類型為單項選擇題。
輸入題目名稱，答案 A、B、C、C，選擇正確的答案選項，點擊確定，保存單項選擇題信息。
6.3 添加多項選擇題
題庫管理畫面，點擊添加按紐，打開題目添加畫面。
選擇題庫級別、題庫類別、題目類型為多項選擇題。
輸入題目名稱，答案 A、B、C、D、E、F、G，選擇正確的答案選項，點擊確定，保存多項選擇題信息。
6.4 添加判斷題信息
題庫管理畫面，點擊添加按紐，打開題目添加畫面。
選擇題庫級別、題庫類別、題目類型為判斷題。
輸入題目名稱，選擇正確的答案選項，點擊確定，保存判斷題信息。
6.5 導入Excel題目信息
題目添加畫面，點擊下載模板按紐，下載題目批量錄入Excel模板。
在模板中，輸入題目名稱，選擇題庫級別、題庫類別、試題類型，正確答案，答案內容等信息并保存。
在畫面中選擇保存后的文件，點擊導入按紐，進行題目批量導入。
6.6 題目信息修改
題庫管理畫面，選中某一行選擇框，點擊編輯按紐，打開題庫修改畫面。
選擇題庫級別、題庫類別、題目類型，輸入題目名稱、答案、選擇正確的答案選項，點擊保存修改題目信息。
6.7 刪除題目信息
題庫管理畫面，選中某一行選擇框，點擊刪除按紐，彈出提示，點擊確定按紐刪除題目信息。
7. 試卷管理
7.1 試卷查詢
教師用戶，登錄系統后，點擊題庫管理，打開試卷管理畫面。選擇試卷級別、考核類型，輸入試卷名稱，點擊檢索按紐，根據條件顯示試卷信息。
7.2 添加試卷
試卷管理畫面，點擊添加按紐，打開添加試卷畫面。
7.3 自動抽題
試卷添加畫面，輸入試卷名稱、試卷級別、考核類型、考試時間，點擊自動抽題按紐，打開自動抽題畫面。
點擊頂部添加抽題專業按紐，在抽題列表中會增加一行，選擇所屬專業，抽題類型，輸入時數，系統會顯示當前專業當前抽題類型在現有題庫中的題數。
輸入單選題目分?jǐn)?shù)，多選題目分?jǐn)?shù)，判斷題目分?jǐn)?shù)，點擊確定抽題按紐，系統會隨機在題庫中抽取相應的題目信息。
在添加專業，選擇專業，抽題類型，題數后，頂部會顯示當前抽取的題目數量以及分?jǐn)?shù)信息。自動抽題完成，點擊保存試卷按紐，保存當前自動抽取題目的試卷信息。
7.4手動組卷
試卷添加畫面，輸入試卷名稱、試卷級別、考核類型、考試時間，點擊進入手工組卷，打開手工組卷畫面。
手動組卷畫面，與題目管理畫面錄入數據方式相同，需要輸入題目分?jǐn)?shù)。
添加題目信息后，點擊保存繼續添加，題目將添加到下方的題目列表中。
點擊列表中刪除按紐，刪除所選題目信息。
題目信息輸入完成，點擊保存試卷按紐，保存手工組卷信息。
7.5 編輯試卷
試卷列表，點擊某一選項框，點擊編輯按紐，打開試卷信息編輯畫面。
如果該試卷未參加考試，才能編輯，否則無法編輯試卷信息。
修改試卷信息，自動抽題或手工抽題，點擊保存試卷按紐，保存試卷信息。
7.6 刪除試卷
試卷列表，點擊某一選項框，點擊刪除按紐，刪除試卷信息。
7.7 啟用試卷
試卷管理畫面，點擊某一選項框，點擊啟用，啟用選擇的試卷為當前使用試卷，并提供給學生考試。
7.8 打印試卷
試卷列表畫面，點擊某一選項框，點擊打印按紐，打開試卷打印畫面。
按鍵盤Ctrl + P鍵，打兇當前試卷信息。
8.模擬成績
8.1模擬成績查詢
教師用戶，登錄系統點擊模擬成績菜單，打開模擬成績列表畫面。輸入檢索條件：試卷名稱、學生姓名、準考證號、身份證號，點擊檢索按紐，根據條件顯示模擬成績信息。
8.2模擬成績?cè)敿?xì)
模擬成績列表畫面，點擊第一次模、第二次模擬、第三次模擬，打開模擬成績?cè)敿?xì)畫面。
模擬成績根據專業顯示，總分、總題數、正確題數，評價信息。
8.3導出成績
點擊導出按紐，將成績導出為Excel文件格式。
9. 實戰成績
9.1實戰成績查詢
教師用戶，登錄系統點擊實戰成績菜單，打開實戰成績列表畫面。
輸入檢索條件：試卷名稱、學生姓名、準考證號、身份證號，點擊檢索按紐，根據條件顯示實戰成績信息。
9.2導出實戰成績
點擊導出按紐，將實戰成績導出為Excel文件。
10.在線考試
10.1在線考試
學生用戶，登錄系統，點擊在線考試按紐，打開在線考試信息畫面。
在線考試分為模擬與實戰考試，模擬考試分為三次考試，首次回答該試卷所有題目信息，第二次，第三次分別為回答上一次錯誤題目信息，實戰考試只考試一次。
點擊開始模擬按紐，打開考試畫面。
依次回答試卷題目選項，下方為倒計時窗口，如果回答時間超過倒計時時間，將自動提交試卷。
提交試卷時，如有未完成題目，系統會自動提示，并將題目?jī)?nèi)容標記為紅色。點擊確定可提交試卷。
題目回答完成，提交試卷，顯示考試成績信息。
11.歷史成績
11.1 歷史模擬成績查看
學生用戶登錄后，點擊模擬成績，可查看歷史模擬成績?cè)敿?xì)信息。11.2 歷史實戰成績查看
學生用戶登錄后，點擊實戰成績，可查看歷史實戰成績?cè)敿?xì)信息。
|
