一、光電傳感器系統實驗臺特點：
●模塊化結構、軟硬件結合，可以根據需要選擇不同的模塊，隨著光電子學科的發展，模塊可以不斷增加。一個模塊對應一個傳感器，便與進行實驗，獲得最佳的實驗效果。
●數據采集與處理軟件具有優異的動靜態實時功能和良好的顯示界面。
●主控箱上除有常用的直流電源外，還具備多種顯示表頭，特別是光功率、光照度的顯示。
●學生的實驗中還配有對儀器結構進行拆裝和組合的內容。如：攝相機或數碼相機的拆裝和組合實驗，培養學生對新型光電子儀器的認識程度與興趣。
二、傳感器與光敏元器件：
1、光敏電阻傳感器
硫化鎘光敏電阻，外徑尺寸Φ5.0mm，額定功率20mw。 暗流≥0.1MΩ
2、紅外發光二極管：外徑尺寸Φ5mm，峰值波長8600-9000A°，最高工作電壓10V。
3、紅外光敏二極管：峰值波長8600-9000A°，工作電壓≤10V，暗電流≤0.2μA
4、紅外光敏三極管：峰值波長8600-9000A°，工作電壓≤10V，暗電流≤0.3μA
5、熱釋電紅外插頭：探測距離1-5米。
6、PSD光電位置傳感器：采用復合型光敏二極管，
激光點光源，量程±2mm。分辨率0.01mm
7、半導體激光器：波長635mm 功率1-3mw
8、硅光電池：峰值波長0.8-0.95μm，開路電壓450-600mv。
9、光號纖維：多模：傳輸可見光 單模：傳輸紅外光
10、光電轉速傳感器：2400轉/分， 可調
11、光纖位移傳感器：Y型光纖束， 量程1mm 線性度±5%
12、光纖溫度傳感器：量程常溫—+150°C。
13、光纖壓力傳感器：測壓范圍4-20KP
14、光纖開關：工作電壓10-30VDC 功耗≤0.75W 輸出電流≤300mA
三、傳感器實驗?zāi)０澹?/strong>
1、光敏元器件實驗?zāi)０濉?/span>
2、熱釋電紅外傳感實驗?zāi)０濉?/span>
3、PSD位置傳感器實驗?zāi)０濉?/span>
4、激光器實驗?zāi)０濉?/span>
5、光學基礎實驗?zāi)０?/span>
6、光源及光調制解調實驗?zāi)０?/span>
7、光纖位移傳感器實驗?zāi)０?/span>
8、光纖溫度傳感器實驗?zāi)０?/span>
9、光纖壓力傳感器實驗?zāi)０?/span>
10、光電信號探測研究實驗?zāi)０?/span>
11、數據采集與處理實驗?zāi)０?/span>

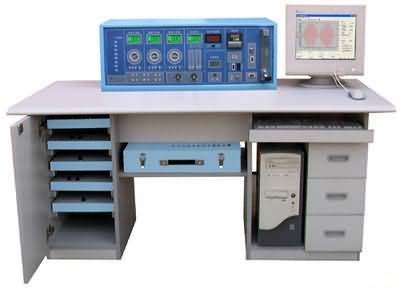

實驗桌其尺寸為1600×800×780mm，可安放主控箱、實驗?zāi)０�、�?jì)算機、傳感器箱及工具等。
