SG-ZL29小型冷庫制冷系統綜合實訓考核裝置是根據教育部"振興21世紀職業教育課程改革和教材建設規劃"的教學要求，按照職業學校的教學和實訓要求研制和開發的產品。
小型冷庫制冷系統綜合實訓考核裝置適合大專院校、中等職業學校和本科院校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電機與電器、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化》、《空氣調節技術與運用》《冷庫工程與運作管理》、《冷庫制冷工藝》等的實訓教學及制冷專業中級、高級工的鑒定及考核。

一、裝置特點
1.型冷庫制冷系統綜合實訓考核裝置具有電力拖動控制、PLC控制和觸摸屏控制三種控制方式，配溫度傳感器及采集模塊，可進行數據采集
2.直觀性強：裝置采用敞開式設計，控制電路及制冷管路系統直接展現出來，器件貼有名稱標識，學生可直觀認識各種器件
3.實訓性強：可以進行單獨的PLC實訓和觸摸屏實訓；通過組態軟件用戶可以進行二次開發，通過連接PLC進行模擬仿真

二、技術性能
1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜5.5kVA
4.制冷劑：R22
5.制冷量：5.3kW
6.重 量：300kg
7.外形尺寸：400cm×200cm×200cm

三、基本配置及功能

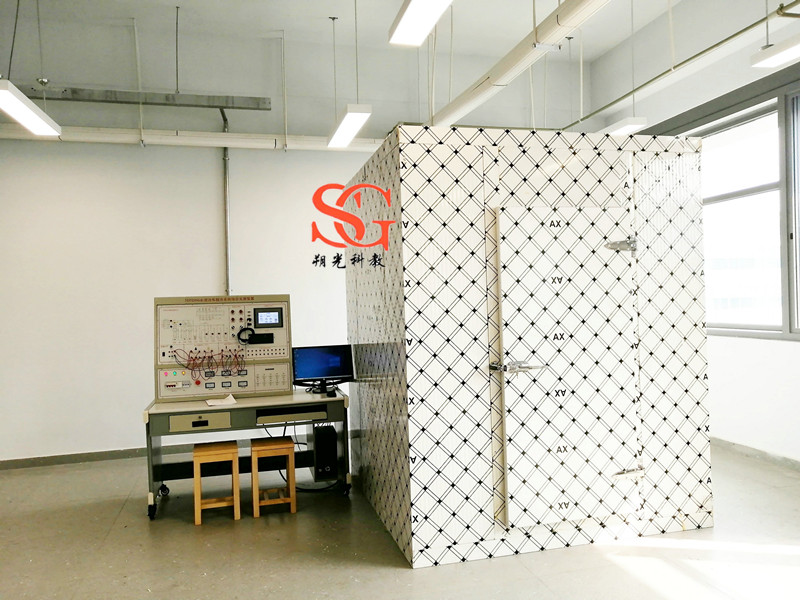

小型冷庫制冷系統綜合實訓考核裝置主要由控制臺、風冷制冷機組、拼裝式冷庫、主機實訓模塊、溫度和壓力傳感器采集模塊及觸摸屏實訓模塊等組成
1.電源控制部分
(1)交流電源：提供控制屏工作所需的三相交流電源，可由電源總開關來控制。配有三只指針式交流電壓表，分別指示輸入三相電網電壓值
(2)安全保護體系：設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護
2.測量儀表
(1)指針式電壓表：量程0～450V，精度2.5級
(2)真空壓力表：量程-0.1～1.5MPa
(3)真空壓力表：量程-0.1～3.5MPa
(4)數顯溫度表：采用PT100傳感器，測量范圍-50～150℃
3.小型冷庫電氣控制考核板
面板上印有小型冷庫電氣控制原理圖，并設有相應測試點及信號燈，便于學生分析測量。
4.風冷制冷機組
包含3匹全封閉制冷壓縮機、風冷冷凝器、視液鏡、儲液器、干燥過濾器、供液電磁閥、熱力膨脹閥、手閥等構成
5.拼裝式冷庫：庫體尺寸為192cm×192cm×220cm，內部裝有庫燈、風機盤管蒸發器、化霜加熱絲等，冷庫外面留有出水口
6.主機實訓模塊：配置西門子CPU224 PLC（AC/DC/RLY）主機，集成數字量I/O（14路數字量輸入/10路數字量輸出）、一個RS-485通信口，含有PPI、MPI通信，配套PC/PPI編程電纜
7.溫度采集模塊: 配置西門子EM231模擬量模塊，集成4路模擬量輸入
8.觸摸屏實訓模塊：配置5.7英寸STN256色觸摸屏，一個RS-485通信口（與PLC通信），一個RS-232通信口
9.實訓桌
小型冷庫制冷系統綜合實訓考核裝置為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪，便于移動和固定

四、實訓項目
a)小型冷庫的電氣控制實訓
b)小型冷庫制冷系統啟動、運行、調試、保護技術
c)PLC可編程控制器實訓
d)觸摸屏技術應用實訓
