一、產品概述

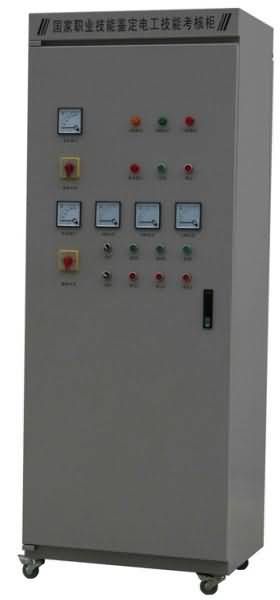

維修電工技能實訓考核裝置是按照勞動和社會保障部頒發的“工人等級標準”和“職業技能鑒定”規范要求而設計的，它是集培訓、理論、實際操作和考核鑒定為一體的多功能設備。該裝置采用實際用的配電柜為主體，合理利用柜體的雙面空間，進行合理布局，選用可靠的元器件。可以完成科目有《工廠電氣控制》、《電機拖動》、《儀表照明電路》等科目的操作實訓，并可滿足維修電工的初、中、高級技能實訓考核內容要求。
二、維修電工技能實訓考核裝置配置
柜門上裝有主控電源面板和實訓元器件板：
主控電源板
一直交流電壓表和電壓指示切換開關及一只交流電流表，它們分別用于監視裝置的電壓和負載的大小,定時器兼報警記錄儀，用于考核時間的設定,通過啟、停按鈕控制電源的輸出，并設有急停按鈕，電源的輸出還設有短路保護
實訓元器件板
設有按鈕紅色二只、綠色二只、黑色一只、急停一只，旋鈕開關二只，信號指示燈DC220V一只、AC220V一只、AC6.3V四只，交流電壓表0～450V一只、交流電流表0～5A一只，轉換開關一只,實訓元件安裝板（網孔板及導軌）,兩面柜體的立柱上都分別裝有兩塊網孔板和兩個元器件標準安裝導軌，實訓元器件可以隨意安裝到網孔板的任何位置，并配有走線槽。
三、維修電工技能實訓考核裝置特點
維修電工技能實訓考核裝置采用標準配電柜為主體，充分利用該柜雙面空間位置，元器件安裝在網孔板上該柜設有電壓型漏電保護和電流型漏電保護，能確保操作者的人身安全。此外，還設有定時器兼報警記錄儀（服務管理器），為學員的考核提供了一個統一的標準。
四、技術指標
輸入電源：三相四線（或三相五線） 380V±10% 50Hz
工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
外形尺寸：800×850×1900mm
整機容量：＜3.0kVA
低壓變壓器、電動機、照明各類型斷路器、常用儀表（電流、電壓表等）各種類型低壓開關或能夠?qū)崿F(xiàn)上述儀器功能的電工試驗臺或計算機模擬裝置；常見低壓器件的判別和使用，及基礎性低壓電工安全操作，涵蓋電工儀表、電工接線工藝、電子電路。
