序號 |
名稱 |
單位 |
數量 |
備注 |
|
1 |

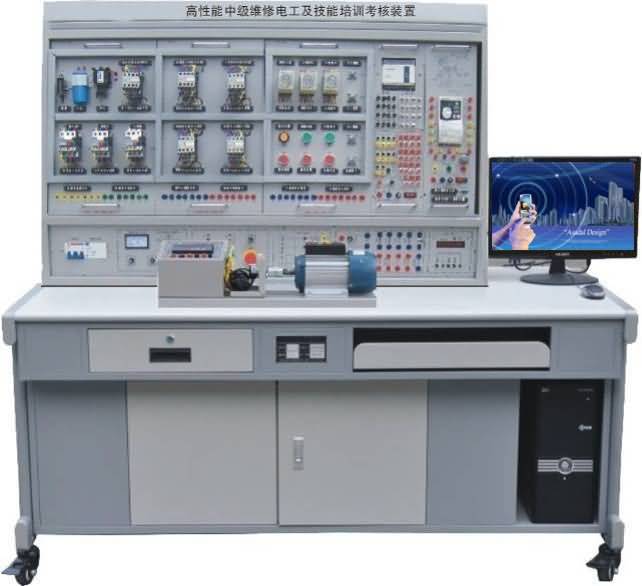

維修電工實訓考核臺 |
臺 |
1 |
外形尺寸：2080mm×700mm×1650mm ；
材 料：鋼木結構；符合國家相關環保要求；
輸入電壓：AC 380 V±10% 50 Hz 三相五線；
容 量：＜1.5 kVA；
實 驗 屏：用于掛置實訓單元掛板
具體配置詳見 表二、維修電工實訓考核臺架詳細說明表 |
|
2 |
電氣控制實訓單元掛箱及電機 |
塊 |
1 |
DW-05 |
電工技能實訓組件（五） |
|
塊 |
1 |
DW-06 |
維修電工實訓組件（一） |
|
塊 |
1 |
DW-07 |
維修電工實訓組件（二） |
|
塊 |
1 |
DW-08 |
維修電工實訓組件（三） |
|
塊 |
1 |
DW-09 |
維修電工實訓組件（四） |
|
塊 |
1 |
SG006 |
CA6140型車床電路智能化實訓考核掛箱 |
|
塊 |
1 |
SG008 |
X62W型銑床電路智能化實訓考核掛箱 |
|
臺 |
1 |
SGDJ-01 |
單相電容起動電動機，交流220V |
|
SGDJ02 |
三相鼠籠電動機AC220V（Y） |
|
SGDJ03 |
三相鼠籠電動機AC380V（Y/△,帶速度繼電器） |
|
SGDJ04 |
雙速異步電動機AC380V（△/YY） |
|
3 |
多媒體智能型實驗管理器掛箱 |
套 |
1 |
故障自動設置、故障排除考核、參數設定、遠程起動、到時切斷電源、自動評分等功能。含通訊電纜。 |
|
4 |
變頻器實訓掛箱 |
套 |
1 |
三菱FR-S720變頻器，帶有RS485通訊接口及BOP操作面板。 |
|
5 |
PLC主機掛箱
|
套 |
1 |
配三菱FX1N-40mR主機，集成數字量I/O（24路數字量輸入，16路數字量輸出），RS-422通訊口，SC-09通訊編程電纜及轉接輸入輸出口、開關等。隨機配置仿真教學軟件及工控組態軟件。 |
6 |
PLC實訓掛箱
|
塊 |
1 |
搶答器/音樂噴泉/裝配流水線/交通信號燈/自動供水/天塔之光 |
|
自動送料裝車/四節傳送帶/多種液體混合裝置/自動售貨機/自控軋鋼機/郵件分揀機 |
|
機械手控制/自控成型機/加工中心 |
|
四層電梯/基礎實驗/中間繼電器 |
|
7 |
電機導軌及光碼盤測速系統 |
1 |
套 |
含光碼盤測速系統（配有進口光電編碼器）一套，不銹鋼導軌1幅，道軌平整度好，無應力變形，同心度好 |
|
8 |
SC-09通訊編程電纜 |
1 |
根 |
用于PLC主機與PC機通訊 |
|
9 |
工控組態軟件 |
1 |
套 |
|
|
10 |
PLC仿真實訓軟件 |
|
|
（1）通過PLASH虛擬環境實時顯示PLC的運行狀態
（2）可以實現PLC虛擬接線，并對接線進行錯誤檢查
（3）PLC編程訓練、PLC程序編寫測試等功能
（4）實現PLC運行模擬，對錯誤程序進行檢查 |
|
11 |
維修電工
勞動技能鑒定軟件 |
套 |
1 |
3D建模形象直觀，可滿足學生對電氣元件結構、作用、安裝、接線、電路分析的多媒體教學和熟悉電氣控制線路的虛擬接線實訓及應知考核測試功能。 |
|
12 |
行業仿真軟件 |
套 |
1 |
自主研制開發了維修電工操作技能培訓及相關考評、出題、測試系統，可作為勞動技能鑒定專用平臺； |
|
13 |
電工連線 |
套 |
1 |
20根：長1000mm 黃6條、綠6條、紅6條、黑2條；
10根：長600mm 黃2條、綠2條、紅2條、藍2條、黑2條。 |
14 |
網孔實操板及器材 |
套 |
1 |
網孔實操板：規格：485*600；通過搭配元器件，學生可自行在網孔板上固定、安裝、布局、走線和調試，能培養學生的動手能力和操作技能。該網孔板還可作為實訓項目的擴展模塊。 |
|
器材：交流接觸器3只，熱繼電器2只，時間繼電器1只，鐵殼按鈕2只，保險座5P，端子排20孔 |
|
15 |
常用工具 |
套 |
1 |
一字螺絲刀1把；十字螺絲刀1把；剝線鉗1把；指針式萬用表1個；斜口鉗1把。 |
|
16 |
實驗說明書 |
套 |
1 |
指導學生實訓 |
