一、產品概述
電梯電氣安裝與調試實訓考核裝置（以下簡稱裝置）是根據當前真實電梯電氣的安裝調試和維護保養的需求而開發的一種電梯電氣實訓考核裝置平臺。適用于各職業院校、技工類學校的樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。

電梯電氣安裝與調試實訓考核裝置采用 NICE1000 電梯一體控制器系統，曳引機組、井道、電氣安全保護等裝置均采用模擬器件的形式，學生借助電梯電氣圖對這兩個部分進行安全型插線連接，通過模擬運行檢驗連接的正確性與排除出現的故障，使學生能夠在本裝置上初步掌握電梯電氣原理與調試的技能，為真實電梯電氣的安裝調試、維護保養打下基礎。該裝置主要包括電源箱、控制柜、接線面板 1、接線面板 2、模擬信號板五個部分，如圖 1 所示。主要通過接線面板 1 和接線面板 2 的連接完成實訓考核。

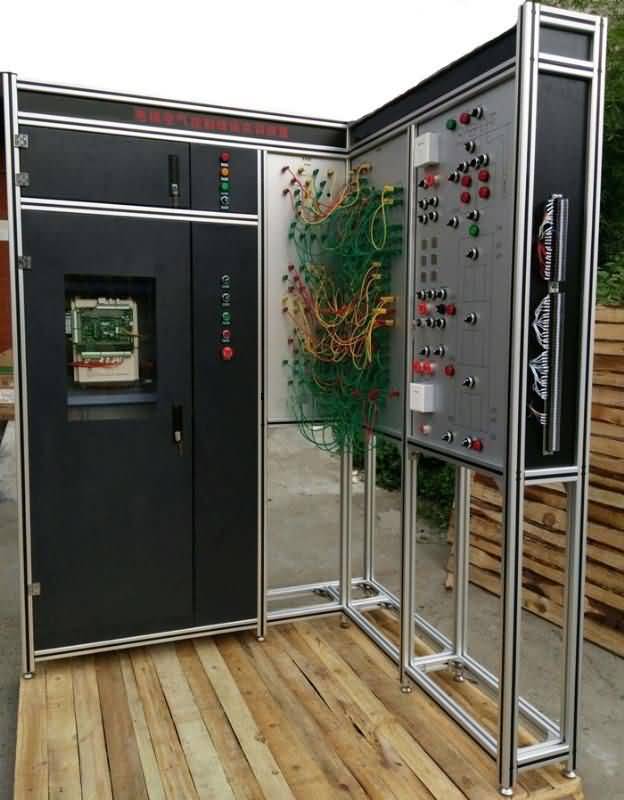

圖 1 電氣安裝與調試實訓考核裝置示意圖
二、產品特點
1、 采用了"L"形支架結構能夠減少占地面積，同時多臺并排布置時能夠形成實
訓室工位式布局；
2、 采用了真實的電梯總電源箱和微機控制柜，使學生學到的與實際應用的一致；
3、 采用了模擬器件嵌入電梯井道結構圖形的形式，使調試運行過程更加簡單直
觀；
4、 采用了高絕緣的安全型插座與帶絕緣護套的高強度安全型插線，可區分強、
弱電流的不同規格的插座與插線，確保操作人員的安全。

三、技術指標
1、 電源輸入：三相五線 AC380V 50Hz；
2、 安全保護：接地，漏電（動作電流≤30mA），過壓，過載，短路；
3、 整機功耗：≤0.75KW；
4、 整機重量：≤150KG；
5、 外形尺寸：1570mm×1140mm×2000mm（長×寬×高）

四、配置清單

序號	支架	1	臺	高級鋁型材
1	支架	1	臺	高級鋁型材
2	總電源箱	1	臺	斷路器、空氣開關、指示燈、照明開關及插座等
3	微機控制柜	1	臺	一體化控制器（NICE1000）、空氣開關、接觸器、開關電源、制動電阻、端子排
4	安全型插線端子板	2	塊
5	外呼梯顯示板	3	塊
6	曳引機組模擬器件	1	套	三相異步電動機與編碼器
7	井道模擬器件	1	套	上下極限、上下限位、上下減速、上下急停、安全鉗、平層、開關門限位、超載、及照明開關
8	底坑模擬器件	1	套	張緊輪與照明開關，照明燈，插座
9	樓層模擬器件	3	套	門鎖、消防及鎖梯開關，上下呼梯按鈕
10	機房模擬器件	1	套	限速器與盤車開關
11	轎廂模擬器件	1	套	照明燈，風扇及光幕
12	轎廂操縱箱模擬器件	1	套	開關門、樓層、急停、檢修、上下行、照明、風扇、司機及直駛開關
13	轎頂控制箱模擬器件	1	套	上下行與共用按鈕，急停、檢修及照明開關，照明燈，插座
14	運行狀態指示	1	套	開關門、啟動及制動
15	安全型插線	1	套
16	電氣檢修工具	1	套	萬用表與電筆等
17	隨機資料	1	份	實訓指導書與相關圖紙等

五、實訓項目
項目 1、照明回路實訓
1.1、 項目說明：
照明回分為 AC220V 照明和井道照明。
AC220V 照明回路包含了轎廂照明、轎廂風扇、轎頂照明、底坑照明、轎頂插座、底坑插座六個部分。轎廂照明和轎廂風扇用于有人乘坐電梯時轎廂的照明和空氣的流通；轎頂照明和底坑照明分別用于維修人員進入轎頂和底坑維修時照明；轎頂插座和底坑插座分別用于維修人員進入轎頂和底坑維修時取電。回路電源由總電源箱的斷路器 NK1 控制。轎廂照明、轎廂風扇經過節能繼電器，在電梯自動狀態下，在 NICE1000 一體控制器 F9-01 設定的時間無運行指令， NICE1000 一體機將自動切斷轎廂照明、轎廂風扇電源。另外在轎廂的操縱箱內設有轎廂照明開關、轎廂風扇開關。轎頂照明、底坑照明分別由轎頂照明開關和底坑照明開關控制。
井道照明回路由總電源箱的斷路器 NK2 控制。井道照明用于維修人員進入井道維修時使用。為方便修人員進入井道維修取得照明，在機房跟井道內（在基站易于接近的地方），分別設有一個雙控開關異地控制井道照明 1、井道照明2，實現機房和底坑對井道照明的異地控制。
1.2、 實訓目的：熟悉照明回路的工作原理。
1.3、 實訓設備與工具：設備、安全連線、萬用表與電筆等。
1.4、 實訓步驟：進行連線實訓前確保主電源斷開，斷電拉閘時應側身拉閘。
根據圖 2、圖 3 用安全連線進行連接。
接線完成后，合上電源箱空氣開關，合上漏電開關 NK1，即可測試 AC220V 照明回路的正確性。合上模擬信號板上的轎廂照明開關，觀察轎廂照明燈是否點亮；合上模擬信號板上的轎廂風扇開關，觀察轎廂風扇燈是否點亮；合上模擬信號板上的轎頂照明開關，觀察轎頂照明燈是否點亮；合上模擬信號板上的底坑照明開關，觀察底坑照明燈是否點亮；用萬用表測試轎頂插座和底坑插座電壓是否正常。
合上漏電開關 NK2，即可測試井道照明回路的正確性。將機房雙控開關固定在左位置或右位置，撥動井道照明雙控開關，可以控制井道照明燈 1 和井道照明燈 2 的亮滅；將井道照明雙控開關固定在左位置或右位置，撥動機房雙控開關，也可以控制井道照明燈 1 和井道照明燈 2 的亮滅。
1.5、 實訓要求：能對照明回路出現的各種故障及時的進行排除。
圖 2 AC220V 照明回路連線圖
圖 3 井道照明回路連線圖
項目 2、安全回路實
2.1、 項目說明：安全回路包括了控制柜急停按鈕、限速器、盤車開關、上極限、下極限、底坑上急停、底坑下急停、轎頂急停、安全鉗、轎內急停、1 層門鎖、2 層門鎖、3 層門鎖、轎門鎖（注：轎門鎖分手動跟自動功能）。只有在安全回路完全正常的情況下，安全接觸器吸合，NICE1000 一體化控制器才會得電，門鎖接觸器吸合，電梯運行的基本條件就滿足了。
2.2、 實訓目的：
熟悉安全回路的工作原理。
了解安全回路中各安全部件的功能與作用。
2.3、 實訓設備與工具：安全連線、萬用表與電筆等。
2.4、 實訓步驟：
進行連線實訓前確保主電源斷開，斷電拉閘時應側身拉閘。
根據（圖 4 或圖 5）、圖 6 用安全連線進行連接。
4 安全回路（轎門手動）連線圖
接線完成后，將模擬信號板上的限速器、盤車開關、上極限、下極限、底坑上急停、底坑下急停、底坑張緊輪、轎頂急停、安全鉗和轎內急停切換成常閉信號，合上電源箱空氣開關、控制柜斷路器，安全接觸器 JDY 線圈得電、常開觸點吸合、常閉觸點斷開。此時，如果斷開以上常閉信號中的任意一個或幾個，那么安全接觸器 JDY 將失電、常開觸點斷開；如果將斷開的常閉信號重新閉合，那么安全接觸器JDY 線圈將再次得電、常開觸點吸合、常閉觸點斷開。
在安全回路安全接觸器部分正常的前提下，將模擬信號板上的 1 層門鎖、2層門鎖、3 層門鎖和轎門鎖（轎門鎖分為手動跟自動功能）切換成常閉信號（相當把門給關好），合上電源箱空氣開關、控制柜斷路器，門鎖接觸器 JMS 線圈得電常開觸點吸合。此時，如果斷開以上常閉信號中的任意一個或幾個，那么門鎖接觸器 JMS 線圈失電觸點釋放。
安全回路安全接觸器部分和門鎖接觸器部分均正常則說明整個安全回路正常。
2.5、 實訓要求：能對安全回路出現的各種故障及時的進行排除。
圖 5  安全回路（轎門自動）連線圖
項目 3、電梯電氣主控制回路實訓
3.1、 項目說明：整個電梯電氣控制回路包括，控制電源回路、異步 PM 變頻控制、主控系統（主控系統分為輸入跟輸出部分）、內呼系統、外呼系統�？刂齐娫椿芈酚呻娫聪淇諝忾_關控制，再經電源接觸器輸入至 NICE1000 三相電源輸入端（R、S、T），再由 NICE1000輸出驅動端（U、V、W）經運行接觸器至異步電機。安裝在異步電機上的旋轉編碼器將異步電機的運行情況以脈沖的方式反饋給NICE1000 一體化控制器。主控系統主要完成輸入輸出信號與 NICE1000 一體化控制器主控板之間的連接，從而將輸入信號反饋給NICE1000 一體化控制器，同時將 NICE1000 一體化控制器的輸出信號傳送給相關電器元件，以實現對整個電梯的各個功能的控制。內呼系統即轎廂內開門按鈕、關門按鈕、一樓按鈕、二樓按鈕、三樓按鈕，將轎廂內各個按鈕信號發送給 NICE1000 一體化控制器。通過操作轎廂開關門按鈕可以實現轎門的開關，通過操作轎內的樓層按鈕可以使轎廂到達相應的樓層。外召喚系統即層門口上行/下行召喚梯按鈕，將層門口的電梯上行/下行召喚梯請求發送給 NICE1000 一體化控制器。通過操作各層的上行/下行召喚梯按鈕可以使轎廂到達相應的樓層。
3.2、 實訓目的：
熟悉控制回路的工作原理。了解控制回路中各個部分的功能與作用。
3.3、 實訓設備與工具：安全連線、萬用表與電筆等。
3.4、 實訓步驟：
進行連線實訓前確保主電源斷開，斷電拉閘時應側身拉閘。
根據圖 6、圖 7、圖 8、圖 9、圖 10 用安全連線進行連接。
按照以上連線圖完成接線后，可以通過撥動模擬信號板上的轉換開關或者按下模擬信號板上的按鈕，來檢查 NICE1000 一體化控制器主板上各個輸入、輸出及功能 信號燈是否正確�；蛘咄ㄟ^操作器進入 F5-28~ F5-31 的菜單，查看數碼管的狀態
圖 6 控制器主電源、曳引機及旋轉編碼器連線圖
來檢查各個輸入、輸出及功能是否正常（詳情見 F5 功能表）。
圖 7 主控系統連線圖（輸入部分）
圖 8 主控系統連線圖（輸出部分）
圖 9 外召喚系統連線圖
圖 10 內呼系統連線圖
3.5、實訓要求：
根據各個輸入、輸出及功能指示燈能分析及判斷其故障原因。
通過操作器進入 F5-28~ F5-31 的菜單，查看數碼管的狀態來分析及判斷各個輸入、輸出及功能的故障。
項目 4、NICE1000 一體化控制器操作面板的使用
4.1、 項目說明：用戶通過操作面板可以對 NICE1000 電梯一體化控制器進行功能參數修改、工作狀態監控和操作面板運行時的控制（啟動、停止）等操作。操作面板外觀如圖 10 所示。
1) 操作面板各功能區說明： a) 功能指示燈說明：
RUN--燈亮?xí)r表示 NICE 電梯一體化控制器處于運轉狀態。
LOCAL/REMOT--保留。
FWD/REV--電梯上下行指示燈。燈亮表示電梯下行，燈滅表示電梯上行。TUNE/TC--調諧指示燈，燈亮表示處于調諧狀態。
b) 數碼顯示區：
圖 10 操作面板外觀圖
5 位 LED 顯示，可顯示運行速度、母線電壓等參數。 c) 單位指示燈說明：
所點亮指示燈所對應的單位即表示數碼顯示區所顯示數值的單位，當兩燈同時點亮?xí)r表示兩燈下方中間處的單位值。
HZ--頻率單位（赫茲）
A--電流單位（安培）
V--電壓單位（伏特）RPM--轉速單位（轉每分）
%--百分數

操作面板鍵盤按鈕說明，如表 1 所示11

	表 1	操作面板鍵盤按鈕說明表
按鍵	名稱		功能
PRG	編程鍵		一級菜單的進入和退出
ENTER	確認鍵		逐級進入菜單畫面、設定參數確認
∧	遞增鍵		數據或功能碼的遞增
∨	遞減鍵		數據或功能碼的遞減在停機狀態和運行狀態下，可以循環選擇
＞＞	移位鍵		LED   的顯示參數；在修改參數時，可以選擇參數的修改位
RUN	運行鍵		在鍵盤操作方式下，用于啟動運行
			鍵盤操作運行狀態時，按此鍵可用于停止
STOP/RESET	停止/復位		運行操作；故障報警狀態時，可用來復位操作
QUICK	保留		保留
MF.K	多功能選擇鍵		故障信息的顯示與隱藏

三級菜單操作流程：
NICE1000 電梯一體化控制器的操作面板參數設置方法，采用三級菜單結構形式，可方便快捷的查詢、修改功能碼及參數。
三級菜單分別為：功能參數組（一級菜單）--功能碼（二級菜單）--功能碼設定值（三級菜單）。三級菜單操作流程如圖 8 所示。
圖 11 三級菜單操作流程圖
注意：在三級菜單操作時，可按 PRG 鍵或 ENTER 鍵返回二級菜單。兩者的區別是：按 ENTER
鍵將設定參數先保存然后再返回二級菜單，并自動轉移到下一個功能碼；按 PRG 鍵則直接返回二級菜單，不存儲參數，并保持停留在當前功能碼。
故障信息讀�。�
當一體化控制器出現故障時，面板上會顯示出故障信息代碼。以便于判斷故障的原因，迅速排除故障。
NICE1000 電梯一體化控制器內部可保存最近 6 次的故障代碼，可按如下方式查看第一次故障信息代碼：
圖 12 三級菜單操作流程圖
注：NICE1000 一體化控制器操作面板的使用，詳見 NICE1000 一體化控制器操用戶手冊。
4.2、 實訓設備與工具：安全連線、數據線、操作器等。
4.3、 實訓要求：掌握 NICE1000 一體化控制器操作面板的基本操作。
項目 5、異步電機靜止調諧
5.1、 項目說明：使用異步電機作為曳引機裝置，采用閉環矢量控制整個電梯模型的運行。為了實現矢量控制的優良控制性能，需要準確的電機參數，NICE1000 電梯一體化控制器系統提供參數自動辨識功能。按照電機銘牌設置好電機相關額定參數后，通過靜止調諧，電機自動運行，控制器自動計算可以獲得 F1-06（定子電阻）、F1-07（轉子電阻）、F1-08（漏感抗）3 個電機參數，并自動計算出電機參數F1-09（互感抗）、F1-10（空載激磁電流）。
5.2、 實訓目的：
1）掌握異步電機靜止調諧的操作流程。
2）了解功能參數的設定要求。
5.3、 實訓設備與工具：設備、安全連線、操作器、數據線、萬用表與電筆等。
5.4、 實訓步驟：
1）對異步電機靜止調諧之前，必須使用操作面板對 NICE1000 電梯一體化控制器進行基本參數設置，電機參數設置；電機參數參見電機銘牌，編碼器參數參見編碼器銘牌�；�本參數設置如表 2 所示。

表 2 基本參數設置

功能碼	名稱	設定范圍	出廠設定值	備注：
F0-01	命令源選擇	0、1	0	操作面板控制。用操作面板的 Run、Stop 鍵進行控制，運行速度由 F0-02 設定。此方式僅用于測試或者電機調諧過程中。
			1	距離控制。NICE1000 電梯使用方式，正常運行時根據電梯當前樓層和目的樓層的距離自動計算速度和運行曲線，實現直接�？俊�
F0-02	面板控制運行速度	0.05m/s   ~F0-04	0.05m/s	該參數僅在 F0-01=0（操作面板控制）時有效。NICE1000 通過面板控制時速度的初始 值。運行中可以修改此功能碼，以改變鍵盤控制時的運行速度。
F0-03	電梯最大 運行速度	0.2   m/s ~ F0-04	0.2   m/s	設定電梯在實際中的最大速度，其設定值小 于電梯額定速度（F0-04）。
F0-04	電梯額定 速度	0.2   m/s ~ 1.00m/s	0.4   m/s	它是指電梯標稱的額定速度。注：本裝置建 議額定速度設置為 0.5 m/s 以下。
F0-05	最大頻率	20.0Hz~99.0Hz	50   Hz	設定系大于電動機的額定頻率統可輸出的最大頻率，該頻率一定要
F0-06	載波頻率	0.5   kHz~16.0kHz	6.5   kHz	載波頻率的大小與電機運行時的噪音密切相關，載波頻率一般設置在 6 kHz 以上時就   可以實現靜音運行。,，

2） 按照表 2 設置參數完畢之后，將進行電機參數設置，電機參數設置如表 3 所示。以下參數設置完畢之后，將參數 F0-01設置為 0、 F0-02 設置為 0.05，F(xiàn)1-11設置為 1 如表 4 所示。
表 3 電機參數設置
表 4 參數 F1-11 設置
提示：進行調諧前，必須設置正確的電機額定參數（F1-01~F1-05）。
圖 13 異步電機調諧步驟
3） 按照以上參數表設置完畢之后，操作面板上顯示為 tune，按下 RUN 鍵，運行接觸器 CC 吸合，操作面板 RUN 指示燈亮，開始電機靜止調諧。靜止調諧時，電機不運行，并伴有嘯叫聲（步驟見圖 13）。調諧得到參數 F1-06、F1-07、F1-08，控制器通過自動計算得到參數 F1-09、F1-10。調諧完畢之后將 F0-01 設置為 1，控制器為距離控制模式。
5.5、 實訓要求：能熟練的進行異步機靜止調諧，并能記住各功能代碼及其設定值。
項目 6、檢修回路、制動與運行實訓
6.1、項目說明：檢修回路用于檢修狀態下控制電梯的運行，包括了轎頂檢修、轎廂檢修和機房檢修三個部分。三個檢修部分有優先之分，轎頂檢修為第一優先，轎頂檢修處于檢修狀態時轎廂檢修、機房檢修勻無效；轎廂檢修為第二優先，轎頂檢修處于非檢修狀態下轎廂檢修才有效；機房檢修為最后，在轎頂檢修和轎廂檢修都處于非檢修狀態下才能進行機房檢修。
6.2、實訓目的：熟悉檢修回路、制動與運行的工作原理。
6.3、實訓實訓設備與工具： 設備、安全連線、萬用表與電筆等。
6.4、實訓步驟：
進行連線實訓前確保主電源斷開，斷電拉閘時應側身拉閘。
按照圖 14、圖 15 完成檢修回路、制動與運行的連線后，應對其進行
測試。
14 檢修回路連線圖
轎頂檢修測試：將轎頂檢修開關撥到檢修位置，同時按下轎頂上行按鈕和公用按鈕，轎廂以檢修速度上行；同時按下轎頂下行按鈕和公用按鈕，轎廂以檢修速度下行。檢修運行時運行指示燈亮，反之則制動指示燈亮。
轎廂檢修測試：先將轎頂檢修開關撥到正常位置，再將轎廂檢修開關撥到檢修位置，按下轎廂上行按鈕，轎廂以檢修速度上行；按下轎廂下行按鈕，轎廂以檢修速度下行。檢修運行時運行指示燈亮，反之則制動指示燈亮。
15  制動與運行連線圖
機房檢修測試：先將轎頂檢修開關和轎廂檢修開關撥到正常位置，再將機房檢修開關撥到檢修位置，按下機房上行按鈕，轎廂以檢修速度上行；按下機房下行按鈕，轎廂以檢修速度下行。檢修運行時運行指示燈亮，反之則制動指示燈亮。
6.5、 實訓要求：理解檢修控制的優先原則。能對檢修回路、制動與運行中出現各種故障及時的進行排除。
項目 7、電梯調試實訓
7.1、 項目說明：在電梯控制連線連接完畢后，進入井道自學習階段。井道參數自學習，用以記錄電梯井道開關（包括平層開關和強迫減速開關）的位置，進行井道參數自學習需要滿足以下基本條件：
編碼器、平層感應器反饋正常、井道開關安裝到位；
電梯在最底層，強迫減速開關動作；
電梯在檢修狀態，并可以檢修運行；
電梯最低、最高層設定正確；
NICE1000 不是外于故障報警狀態。
除以上基本條件外還應設置好矢量控制數、運行控制參數、端子輸入功能參
數、電梯基本參數、門功能等參數。
7.2、 實訓目的：
熟悉基本參數、各功能的代碼。
了解基本參數、功能參數設定的技術要求。
掌握基本參數、功能參數的設定與。
7.3、 實訓實訓設備與工具：設備、數據線、操作器、萬用表與電筆等。
表 5 參數 F1-12 設置
7.4、 實訓步驟：
1) F1 組電機參數
F1-12編碼器每轉脈沖數出廠設定1000最小單位1
設定范圍0~10000
     設定編碼器每轉的脈沖數，應根據編碼器銘牌設定。
在閉環矢量控制時，應選擇編碼器的類型，正確設置編碼器脈沖數，否則電機運轉將不正常。編碼器每轉的脈沖數，應根據所選用編碼器的銘牌而設定。對于異步電動機使用中，當正確設置編碼器脈沖數后，仍無法正常運行時，請改變編碼器 A、B相的輸出相序。
F2 組 矢量控制參數
6 矢量控制參數設置

功能碼	名稱	設定范圍	出廠設定值	備注
F2-06	電流環比例增益	10~500%	160%	此參數調整合適可抑制 電梯運行中的抖動。
F2-07	電流環積分增益	10~500%	60%
F2-08	轉矩上限	0.0~200.0%	170%	設定電機轉矩上限，設定為 100%時對應系統匹配電機的額定輸出轉矩。
F2-10	電梯運行方向	0、1、2、3	0	0：方向相同
				1：運行方向取反；位置脈沖取反
				2：運行方向相同；位置脈沖取反
				3：動行方向取反；位置脈沖相同

3) F3 組 運行控制參數
 表 7 運行控制參數設置

功能碼	名稱	設定范圍	出廠設定值	備注
F3-11	低速運行速度	0.10~0.50m/s	0.10 m/s	設定電梯在檢修或井道自學習等狀態時的低速運行速度

F5 組 端子輸入功能參數
8 端子輸入功能參數設置

功能碼	名稱	設定范圍	出廠設定值	備注
F5-01	X1   功能選擇	1~99（常開），101~199（常閉）03：門區信號 04：運行輸出反饋信號 05：抱閘輸出反饋信號 09：檢修信號 10：檢修上行信號 11：檢修下行信號 12：消防信號 14：鎖梯信號 15：上限位信號 16：下限位信號 17：上強迫減速信號 18：下強迫減速信號 19：超載信號 21：安全反饋信號 22：開門限位信號 26：光幕信號 28：司機信號 24：關門限位信號 37：門鎖回路	03	門區信號
F5-02	X2   功能選擇		104	運行輸出反饋信號
F5-03	X3   功能選擇		105	抱閘輸出反饋信號
F5-05	X5   功能選擇		10	檢修上行信號
F5-06	X6   功能選擇		11	檢修下行信號
F5-07	X7   功能選擇		12	消防信號
F5-08	X8   功能選擇		14	鎖梯信號
F5-09	X9   功能選擇		115	上限位信號
F5-10	X10   功能選擇		116	下限位信號
F5-11	X11   功能選擇		117	上強迫減速信號
F5-12	X12   功能選擇		118	下強迫減速信號
F5-13	X13   功能選擇		19	超載信號
F5-14	X14   功能選擇		122	開門限位信號
F5-15	X15   功能選擇		126	光幕信號
F5-16	X16   功能選擇		28	司機信號
F5-18	X18   功能選擇		124	關門限位信號
F5-23	X23   功能選擇		21	安全反饋信號
F5-24	X24   功能選擇		37	門鎖回路

X1~X24 為開關量輸入端子，可以選擇相應功能碼 1~199，同一功能的代碼不可重復使用。要使用過程中，如果 X1 端子輸入信號為 24V，則主控制板對應的 X1 信號指示燈點亮，依此類推。
F5~28、F5~29 為輸入輸出端子狀態顯示。當用戶進入 F5~28 的菜單后，鍵盤上數碼管的狀態即表示了當前外召的通訊狀態。為了方便描述，我們將鍵盤上數碼管從左到右的排序是 5、4、3、2、1，數碼管的每一段定義如下：
F5~28 表示輸入輸出端子狀態 1，各段數碼管的含義如下表：
表 9輸入輸出端子狀態 1 顯示及含義

數碼管序號	數碼管段標記	數碼管段意義	數碼管段“亮”的含義
1	D	門區信號	門區信號有效
	E	運行輸出反饋信號	運行輸出反饋信號有效
	F	抱閘輸出反饋信號	抱閘輸出反饋信號有效
2	A	封門輸出反饋信號	封門輸出反饋信號有效
	B	檢修信號	檢修信號有效
	C	檢修上行信號	檢修上行信號有效
	D	檢修下行信號	檢修下行信號有效
	E	消防信號	消防信號有效
	G	鎖梯信號	鎖梯信號有效
	DP	上限位信號	上限位信號有效
3	A	下限位信號	下限位信號有效
	B	上強迫減速信號	上強迫減速信號有效
	C	下強迫減速信號	下強迫減速信號有效
	D	超載信號	超載信號有效
	F	安全反饋信號	安全反饋信號有效
	G	開門限位信號	開門限位信號有效
4	A	關門限位信號	關門限位信號有效
	C	光幕信號	光幕信號有效
	E	司機信號	司機信號有效
5	B	UPS   輸入有效	UPS   輸入有效
	C	開門按鈕	開門按鈕有效
	D	關門按鈕	關門按鈕有效
	E	門鎖回路	門鎖回路有效

F5~29 表示輸入輸出端子狀態 2，各段數碼管的含義如下表：
表 10輸入輸出端子狀態 2 顯示及含義

數碼管序號	數碼管段標記	數碼管段意義	數碼管段“亮”的含義
1	B	安全回路信號	安全回路信號有效
	C	門鎖回路信號	門鎖回路信號有效
2	A	Y0   輸出	Y0   輸出有效
	B	運行接觸器輸出	運行接觸器輸出有效
	C	抱閘接觸器輸出	抱閘接觸器輸出有效
	E	風扇、照明輸出	風扇、照明輸出有效
	G	開門輸出	開門輸出有效
	DP	關門輸出	關門輸出有效
3	C	低 7 段碼 a 顯示輸出	低 7 段碼 a 顯示輸出有效
	D	低 7 段碼 b 顯示輸出	低 7 段碼 b 顯示輸出有效
	E	低 7 段碼 c 顯示輸出	低 7 段碼 c 顯示輸出有效
	F	低 7 段碼 d 顯示輸出	低 7 段碼 d 顯示輸出有效
	G	低 7 段碼 e 顯示輸出	低 7 段碼 e 顯示輸出有效
	DP	低 7 段碼 f 顯示輸出	低 7 段碼 f 顯示輸出有效
4	A	低 7 段碼 g 顯示輸出	低 7 段碼 g 顯示輸出有效
	B	上箭頭顯示輸出	上箭頭顯示輸出有效
	C	下箭頭顯示輸出	下箭頭顯示輸出有效
	D	負號顯示輸出	負號顯示輸出有效
	E	消防到基站信號輸出	消防到基站信號輸出有效
	G	超載輸出	超載輸出有效
5	B	檢修輸出	檢修輸出有效
	C	照明、風扇輸出 2	照明、風扇輸出 2 有效
	D	封門接觸器輸出	封門接觸器輸出有效
	E	BCD、格雷碼、七段	BCD、格雷碼、七段碼高位輸出有效
		碼高位輸出
	F	一體化運行正常輸出	一體化運行正常輸出有效

F5~30、F5~31 為樓層輸入輸出端子狀態顯示。當用戶進入 F5~30 的菜單后，鍵盤上數碼管的狀態即表示了當前外召的通訊狀態。為了方便描述，我們將鍵盤上數碼管從左到右的排序是 5、4、3、2、1，數碼管的每一段定義如下
F5~30 表示樓層輸入輸出端子狀態 1，各段數碼管的含義如下表：
表 11樓層輸入輸出端子狀態 1 顯示及含義

數碼管序號	數碼管段標記	數碼管段意義	數碼管段“亮”的含義
1	A	開門按鈕輸入輸出	開門按鈕輸入輸出有效
	B	關門按鈕輸入輸出	關門按鈕輸入輸出有效
	D	樓內召喚輸入輸出	樓內召喚輸入輸出有效
	E	樓內召喚輸入輸出	樓內召喚輸入輸出有效
	F	樓內召喚輸入輸出	樓內召喚輸入輸出有效
3	A	樓門上召喚輸入輸出	樓門上召喚輸入輸出有效
	C	樓門上召喚輸入輸出	樓門上召喚輸入輸出有效
	D	樓門下召喚輸入輸出	樓門下召喚輸入輸出有效
	F	樓門下召喚輸入輸出	樓門下召喚輸入輸出有效

F6 組電梯基本參數
表 12 電梯基本參數設置

功能碼	名稱	設定范圍	出廠設定值	備注
F6-00	電梯最高層	F6-01~10	3	本裝置為模擬 3 層 3 站電梯。
F6-01	電梯最低層	1~   F6-01	1
F6-02	泊梯基站	F6-01~   F6-00	1	當系統空閑時間超過 F9-00設定值，電梯將自動返泊梯基站
F6-03	消防基站	F6-01~   F6-00	1	電梯進入消防返基站狀態時，將返回此層站。
F6-04	鎖梯基站	F6-01~   F6-00	1	電梯進入鎖梯狀態時，響應完操縱箱指令后電梯將返回此層站。
F6-05	服務層	0~1023	7	F6-05   設定電梯在整個樓層中響應哪些樓層的指令。樓層允許服務與否通過一個 10位的二進制數來控制，此二進制數從低位到高位分別代表電梯的 1~10 層，相應位設為1，表示電梯將響應此樓層的召喚，相應位設為 0，則電梯將不響應此樓層的召喚。
F6-11	L1   功能選擇	201~203（開關門） 210~219（內召喚） 220~229（上外召喚） 230~239（下外召喚） 201：開門按鈕 202：關門按鈕 203：開門延時按鈕 211：1 樓門內召喚 212：2 樓門內召喚 213：3 樓門內召喚 221：1 樓門上召喚 222：2 樓門上召喚 232：2 樓門下召喚 233：3 樓門下召喚	201	開門按鈕
F6-12	L2   功能選擇		202	關門按鈕
F6-13	L3   功能選擇		211	1 樓門內召喚
F6-14	L4   功能選擇		212	2 樓門內召喚
F6-15	L5   功能選擇		213	3 樓門內召喚
F6-20	L10   功能選擇		221	1 樓門上召喚
F6-21	L11   功能選擇		222	2 樓門上召喚
F6-26	L16   功能選擇		232	2 樓門下召喚
F6-27	L17   功能選擇		233	3 樓門下召喚
