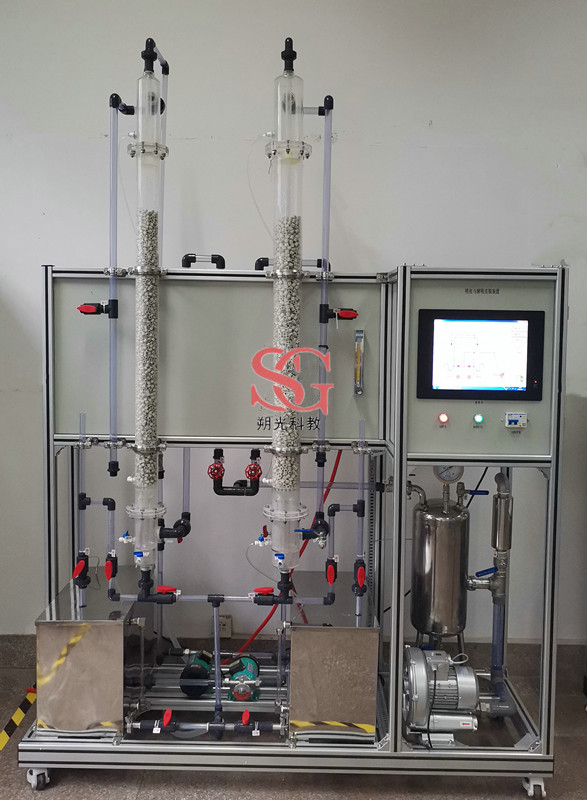

一、二氧化碳吸收與解析實驗裝置特點：
1、整個裝置美觀大氣，結構設計合理，整體感強，能夠充分體現現代化實驗裝置的概念。
2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
3、整套設備除去特殊材料外均采用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。
4、全塔氣液接觸現象可視。
5、本實驗裝置采用二氧化碳——水體系。CO2氣體無味、無毒、廉價，所以氣體吸收實驗常選擇CO2作為溶質組分。
6、塔中部有液體再分布器，塔底部有柵板式填料支承裝置。填料塔底部有液封裝置，以避免氣體泄漏。
7、裝置設計可360度觀察，實現全方位教學與實驗。
二、二氧化碳吸收與解析實驗裝置功能：
1、了解填料吸收塔的基本流程及設備結構并練習操作。
2、了解填料塔的流體力學性能。
3、學習填料吸收塔傳質能力和傳質效率的測定方法。
4、掌握以ΔX為推動力的總體積吸收系數的測定方法。
三、設計參數：
1、液相體積傳質系數：0.006—0.02（ m/s）。
2、空氣流量：0.25～2.5m3/h。
3、二氧化碳流量：0.01～0.16m3/h。
4、填料塔壓降：0.6—1.5KPa；常溫、常壓操作。
5、水：裝置自帶304不銹鋼水箱，連接自來水。實驗時經離心泵進入吸收塔，循環使用。
6、電：電壓AC220V，功率1.5KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
7、氣：空氣來自風機（自帶氣源），CO2來自氣體鋼瓶。
8、實驗物料：水-- CO2。
9、外配設備、藥品：二氧化碳鋼瓶及減壓閥；Ba(OH)2標準液、HCL標準液、化學分析儀（用戶自配）。
四、主要設備：
1、玻璃填料吸收塔：內裝φ10×10mm拉西環不銹鋼填料；填料塔內徑 D=70mm。
2、玻璃填料解吸塔：內裝φ10×10mm拉西環不銹鋼填料；填料塔內徑 D=90mm。
3、吸收塔填料層有效高度Z＝1200mm�！ �
4、LZB-4 CO2轉子流量計：流量范圍 0.01～0.16m3/h。
5、LZB-10 空氣轉子流量計：流量范圍0.25～2.5m3/h。
6、LZB-10水轉子流量計：流量范圍10～100L/h。
7、宇電AI702M多路溫度數字顯示儀。
8、壓差計：U型壓差計，觀察上下塔壓降變化。
9、鼓風機：旋渦氣泵,功率 550W，最大流量70m3/h。
10、不銹鋼離心泵：功率370W，最大流量5m3/h。
11、電器：接觸器、開關、漏電保護空氣開關。
12、304不銹鋼管路、管件及閥門。
13、304不銹鋼儀表柜：測控、電器設備在實驗架上。
14、304不銹鋼材質框架1600*550*2200mm(長×寬×高)，帶腳輪及禁錮腳。
五、測控組成：
|
變量 |
檢測機構 |
顯示機構 |
執行機構 |
|
液體進口溫度 |
Pt100鉑電阻 |
數顯儀表 |
無 |
|
氣體進口溫度 |
Pt100鉑電阻 |
數顯儀表 |
無 |
|
液體流量 |
轉子流量計 |
流量計就地顯示 |
手動調節 |
|
CO2流量 |
轉子流量計 |
流量計就地顯示 |
手動調節 |
|
空氣流量 |
轉子流量計 |
流量計就地顯示 |
手動調節 |
|
塔體壓降 |
U型壓力計 |
就地顯示 |
無 |
|
CO2液體濃度 |
化學分析 |
|
|
