一、概 述

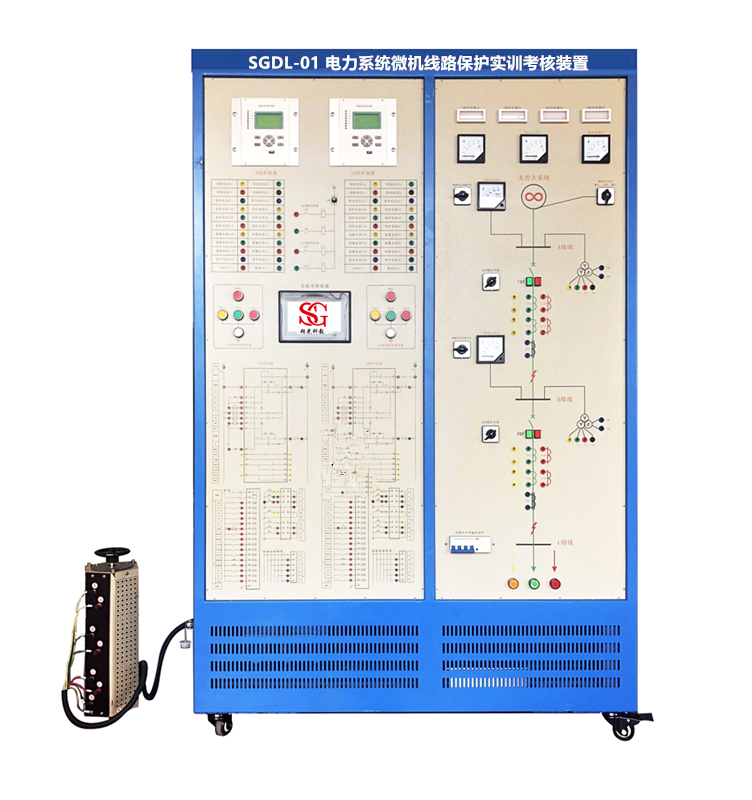

電力系統微機線路保護實訓考核裝置采用現代電力工程中廣泛應用的微機線路保護裝置，配有電源、兩段輸電線路、互感器、智能故障設置考核等模塊。本裝置主要完成保護裝置特性測試、接線、整定、運行等方面的實訓。可用于電力行業培訓，也可用于高等院校、中專技校相關專業學生實訓的考核。

二、技術性能
1.輸入電源：三相四線～380V±10%  50Hz±2%
2.整機容量：≤3kVA
3.實訓臺采用鐵質亞光密紋噴塑，鋁質面板
4.臺體尺寸： 1255mm×600mm×2000mm
5.RS-485和以太網兩種通訊接口；標準MODBUS通訊協議
6.微機保護裝置測量元件精度：刻度誤差：不大于1%；測量電流：0.2級；母線電壓：0.2級；輸出精度：0.2級；頻率：0.01HZ；P、Q、COSΦ；0.5級；通訊分辨率：不大于1ms
 采用32位處理器，16位AD采樣，主要元件全部采用進口器件，保證了裝置電氣設計上的高可靠性，產品通過了嚴格的型式試驗和電磁兼容測試，保證了產品在惡劣環境下的適應能力和可靠性。
 針對35kV及以下主變壓器、配電系統饋線、電容器、電動機、變壓器和備自投等而設計。除了具有完善的保護功能外，還具有對設備的電氣量的測量功能及對設備的可編程控制功能，具有通訊接口，能夠通過現場總線將數據和信息傳送至上位機（監控、調度計算機），同時接受上位機的分、合閘等控制命令。
 采用一體化型材機箱，安裝方便靈活，適用于固定式及混合式的柜型，也可集中組屏安裝。
 具有多路開關量輸入和輸出，可根據用戶需求在標準版本上擴充開入和開出，所有的開入均為交直流兩用。
 交直流兩用操作回路，自適應0.5～5A開關跳合閘電流；操作回路配置了防跳回路。
 配置工業級寬溫型160×160點陣液晶，全中文操作菜單及事故報文顯示。
 面板上顯示設備的實時信息，監視設備的運行工況，如：電流、電壓、功率，開關位置等等，并有完善的預告、告警功能。
 具有故障錄波功能，可分別記錄保護啟動前、保護動作前各兩周波，保護啟動后、保護動作后各八個周波。
 ★裝置具有模擬產生標準4相電壓3相電流，方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可設置200V，精度:誤差＜0.01V；電流三相可輸出200A，精度:誤差＜0.01A。相位范圍: 360º，精度:誤差＜0.1º； 分辨率: 0.01º。可模擬微機測控裝置在各運行工況下采樣值，如：停運、正常、故障等工況下電參量，在各工況狀態下自動切換所設定值，配合裝置正確投切一次設備。
 具有 1 個標準的 RS485 通訊接口(Modbus RTU 通訊協議)，
 兩路以太網通訊（IEC60870-5-103通訊規約）。
 整機靜態功耗小于10W。
 高抗干擾性，通過10項電磁兼容認證（快速瞬變、靜電放電、浪涌抗干擾等）。
★7.智能考核
采用最新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控制系統，系統穩定、不易感染病毒。
 控制模塊(PC 控制終端或手持移動控制終端)和驅動模塊(智能故障設置驅動盒)分離， 避免復雜連線干擾控制器，系統更加可靠。
 驅動模塊內置智能故障設置控制系統，配有專用新型無線數據傳輸模塊(可插拔型)和RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。
 手持移動控制終端采用 7 寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界面，人機對 話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備。
 手持移動控制終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持 移動控制終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
 可通過 PC機或平板電腦 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，教師與 學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題。(注：教師與學員設故與排故界面原理圖與設備面板原理圖完全一致)
 可自由設定任意一處有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置�？筛鶕�(jù)需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置。可根據用戶使用要求調整故障設置點的數量和故障設置類型。
 所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網， 實現遠程集中管理。
用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統 組成一個網絡，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、 遠程起動、信息反饋、考核評分等功能。

三、實訓考核項目
1. 基本實訓項目
（1） 模擬系統正常﹑最大﹑最小運行方式
（2） 模擬系統短路
（3） 微機保護裝置基本功能試驗
（4） 微機無時限電流速斷保護
（5） 微機定時限過電流保護
（6） 微機帶時限電流速斷保護
（7） 階段式電流保護
（8） 運行方式對保護靈敏度的影響及靈敏度校驗
（9） 電流電壓連鎖保護
（10） 階段式過電流保護與自動重合閘后加速
（11） 其它線路保護形式
 零序電流保護
  過負荷保護
  低壓減載
（12） 二次回路接線
（13） 二次回路調試
（14） 保護計算整定
（15） 保護動作試驗
2. 考核項目--------根據題目自行設計﹑自擬步驟自行接線，完成考核
（1） 過電流保護
（2） 電流電壓連鎖速斷保護
（3） 電流電壓連鎖速斷﹑過電流綜合保護與自動重合閘
（4） 過電流綜合保護與自動重合閘
（5） 電流電壓連鎖保護與自動重合閘前加速
（6） 二次回路故障排除
