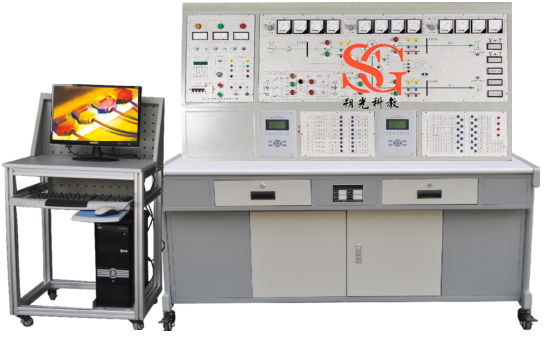

單元名稱 |
教學模塊 |
教學任務與內容 |
|
一、主變壓器系統設備安裝 |
變壓器主體安裝 |
1.開箱清點及附件檢查：對變壓器進行外觀檢查，應無機械損傷、導油管預留孔密封緊固良好→本體內氣體壓力在0.01—0.03MPa之間→對附件按清單逐一清點→檢查技術文件是否齊全 |
|
2.變壓器本體就位：就位前應標出基礎和變壓器縱橫中心線→就位時要保證變壓器與基礎中心線一致→主體起吊應將吊繩掛在起吊標識位置→吊繩與鉛垂線夾角不應大于15°→用千斤頂就位時應頂在油箱專用部位→千斤頂?shù)捻敳颗c油箱接觸面應墊木板防止滑脫→升降操作應協調統一、受力均勻、速度相等→變壓器頂起足夠高度安放滾杠和旱船→千斤頂應均勻下降平穩落在旱船上→牽引繩的著力點應在變壓器重心以下→牽引速度不宜過快，控制在1M/min以下→變壓器頂蓋沿氣體繼電器氣流方向滿足1%—1.5%的升高坡度→變壓器底座與基礎應焊接牢固→變壓器接地點應雙點接地。 |
|
3.吊罩前準備：根據現場實際情況做好準備工作→足夠容量的電源箱、布置足夠數量的消防器材，確定儲油罐位置并安放→濾油設備做好相關工作準備→對變壓器本體排氮。 |
|
4.鐘罩起吊；對有載分接開關拆除前應做好相序和位置記錄→拆除開關本體與箱蓋的連接螺絲，嚴禁任何物體掉入→起吊鐘罩時繩索要求掛在鐘罩專用起吊位置，吊鉤鋼絲繩夾角參數要求→起吊過程中器身與箱壁不得有碰撞→起吊100mm位置時檢查懸掛和捆綁情況→鐘罩上升速度、狀態要求→吊開的鐘罩放置在水平鋪設的枕木上。 |
|
5.器身檢查；對環境的規定要求→接觸空氣時間的規定要求→檢查器身所有緊固件不得松動，檢查引線有無串動，絕緣層是否受損→木支架固定螺絲均需要有防松備帽，檢查鐵芯夾件、壓板是否牢固→分接開關引線是否牢固，彈簧、緊件無松動，檢查接地套管是否緊固→繞組無傾斜和移位，各部墊塊排列整齊→使用2500V搖表測量鐵芯絕緣的規定要求→檢查完畢，使用合格的變壓器油沖洗箱底部。 |
|
6.鐘罩復位；鐘罩復位時套好箱沿密封膠墊，安放平穩→加U形夾子進行固定→鐘罩對準位置平穩下落，防止與器身碰撞→鐘罩裝螺絲對準下箱四周螺絲孔→取出U形夾子，均勻?qū)ΨQ緊固。 |
|
變壓器附件安裝 |
1. 儲油柜檢查與安裝；儲油柜內外壁整潔漆膜均勻，油位計無破損，密封良好，釋放內部氣體壓力→伸展氣囊檢查油位計是否正確→吊裝中注意防止碰撞筒壁和前端油位指示窗→連接注油管排氣管和呼吸管要求密封良好→聯配密封可靠的閥門。
2. 氣體繼電器壓力釋放閥：氣體繼電器，壓力釋放閥要求具有專業部門校驗報告→氣體繼電器兩側密封膠墊清潔裝配良好→氣體繼電器與蝶閥安裝位置正確要求→氣體繼電器方向與油箱頂蓋平面斜坡升高1%-1.5%→壓力釋放閥底部密封膠圈裝配良好，與箱體連接時螺栓均勻擰緊。
3. 呼吸器檢查與安裝：呼吸器玻璃罩完好清潔→注入干燥的顆粒性硅膠至標識線→更換密封墊注入絕緣油至刻度線→更換運輸用的密封膠墊良好安裝牢固。
4. 溫度計檢查與安裝：溫度計要求具有專業部門校驗報告→溫度計座內注入變壓器油留有20mm空隙→測溫管插入被油全部浸沒深度為220mm→緊固牢靠密封良好→金屬軟管彎曲半徑參數要求→多余軟管要求盤不小于200mm圓圈并固定→保持300mm距離在相應固定。
5. 升高座安裝：安裝前先檢查電流互感器出線端子板絕緣狀態、電流互感器試驗→出線端子蓋安裝牢固密封良好→法蘭面狀態保持要求→法蘭對接認真核對鋼印編號，對接注意事項。
6. 套管檢查與安裝：要求查清套管型號代號規格符合訂貨單要求裝箱單查看零附件及文件是否齊全→檢查套管有無損傷及滲漏現象，清潔套管內部→均壓球安裝到位→起吊過程要求→套管周線與垂線夾角角度要求及套管頂部與撐板距離為600mm→升高座法蘭面擦拭光潔，無損傷，密封墊兩面涂密封膠，連接可靠→就位后引線絕緣錐子進入套管均壓環→變壓器引線與引線接頭的狀態要求→引線接頭密封墊選用性能好的軟木膠墊沒確保密封圈插入頂套的頸部→接線板緊固均勻，接觸良好。
7. 片式散熱器檢查與安裝：包裝箱離地距離要求→安裝前檢查有無磕碰或掉漆情況→磕碰嚴重使用0.12Mpa氣壓是試漏→拆除散熱器法蘭擋板檢查法蘭表面清潔無劃痕→法蘭連接處使用耐油密封膠墊密封，緊固均勻，無滲漏→風扇安裝前測試轉向正確無卡阻。 |
|
變壓器接地引線安裝 |
接地母線制作與安裝：接地引線采用扁鋼，經過熱鍍鋅防腐處理并校直→接地引線彎曲時采用機械冷彎避免破壞鍍鋅面→接地引線與設備本體采用螺絲連接，接觸面接觸緊密→使用黃綠接地漆寬度一致順序一致的接地標識→本體與中性點接地引下線分別與主接地網絡的不同分支相連→變壓器鐵芯中性點夾件接地引下線與本體可靠絕緣→鐘罩本體外殼在上下法蘭螺絲處做可靠接地跨接→焊接位置進行防腐處理。 |
|
變壓器附屬設備安裝 |
1. 中性點隔離開關主體安裝；支架標高誤差、垂直度偏差、頂面水平偏差參數要求→設備底座與支架平面連接牢固，保證水平→隔離開關與底座平面螺絲連接牢固→接觸端子、動靜觸頭接觸面氧化物清潔光滑涂中性凡士林油→軟連接可靠，無折損。
2. 中性點互感器避雷器安裝；避雷器安裝必須根據產品成套組件編號進行，不得互換，法蘭間連接可靠→壓力釋放口方向合理銘牌、標志易于觀察并完整清晰→所有連接螺絲整齊緊固、接地牢固可靠→設備安裝時垂直誤差范圍參數要求，外觀完整無裂紋。
3. 中性點隔離開關機構安裝；箱體安裝牢固密封良好→操動機構主軸與閘刀主軸連接器連接牢固，角度調整合適→二次回路結緣電阻參數要求→輔助開關切換可靠接觸良好→分合極限開關位置可靠動作準確。 |
|
箱柜安裝及接線 |
1. 箱體安裝；對設備檢查，外觀無破損，內部附件無移位無損傷→基礎水平、全程長水平誤差參數要求→固定時底角墊片不得超過3片→采用螺絲或膨脹螺絲固定并進行熱鍍鋅防腐處理安裝牢固→箱體與底座接地良好→開啟的門使用軟銅導線可靠接地。
2. 箱內接線：電纜頭制作時要求高度統一，樣式統一→電纜屏蔽層接地滿足4mm2，一段接地，2.5mm2 兩端接地→熱縮管的長度統一，加熱后應平整、密實→電纜的綁扎采用扎帶并綁扎牢固，避免電纜芯線的左右交叉和麻花狀→每根電纜線在引入設備過程中進行單獨綁扎并保持綁扎高度、方向一致→電纜線束拉直，間隔、接線位置參數要求→接線部位折成對應彎度要求→多股芯線采用線鼻子壓接后于端子連接→備用芯線彎圈固定→電纜屏蔽線接至地排，采用單根或多根壓接（3根以下）排列美觀整齊→電纜標識準確無誤，規格統一、排列整齊。 |
|
抽真空注油 |
1. 變壓器抽真空；220kV以上變壓器必須進行真空處理，正空保持時間參數要求→抽真空時將頂部閥門打開，是膠囊內外一起承受真空→真空極限允許值、真空度參數要求。
2. 真空注油；注油時管內氣體不能進入變壓器內，利用油將油管的空氣從法蘭處排除，油管正壓參數要求→注油至變壓器頂蓋200mm時，停真空泵，保持注油，保持略高額定油位4小時。
3. 靜置和密封試驗；靜置時間規定、排除殘余氣體、充干燥氣體密封實驗參數要求。 |
|
一二次接線 |
1. 一次接線；接線端子光滑、無銹蝕痕跡、接觸表面涂電力復合脂，螺絲緊固牢固，與上引線連接涂電力復合脂且來連接牢固。
2. 二次接線；接線端子光滑、無銹蝕痕跡、接觸表面涂電力脂膏，螺絲緊固牢固，與母線來凝結采用伸縮連接措施，接觸面涂電力復合脂且連接牢固。 |
|
二、配電裝置及母線安裝 |
斷路器安裝 |
1. 開箱清點及附件檢查：對斷路器進行外觀檢查瓷柱外觀無破損、無銹蝕→重啟接頭和法蘭密封完好、無受潮現象→瓷套結合處涂防水膠→檢查技術文件是否齊全、工器具是否齊全，對附件按清單逐一清點。
2. 液壓操動機構安裝：安裝前對基礎進行測量→螺栓露出長度適中→螺絲間距與操作箱固定眼距相符，螺栓間中心誤差參數要求→液壓機構安裝時天氣與濕度要求→主體起吊將吊繩掛在起吊標識位置→吊繩與鉛垂線夾角參數要求→墊片數量與厚度參數要求→片間焊接牢固，保證機構箱水平度和垂直度→安裝螺栓連接緊固→相間中心距離誤差參數要求→接地連接緊密、標色清晰、兩點接地從不同點與接地主網連接。
3. 本體安裝：起吊前選用兩根長度相等強度足夠的尼龍繩吊帶→捆綁位置要求→拆除保護帽更寒焊裝支架→起吊以焊裝支架為起吊支點，避免瓷套受力→0形密封圈使用無水酒精或汽油處理干凈，空氣接觸側涂厭氧膏，防止?jié)駳?rarr;支柱拉桿從箱頂部中心孔緩慢穿入→蜘蛛充氣接頭要求處于聯接座中心孔缺口位置→支柱法蘭進入聯接座止口后緊固連接螺栓→拆除滑環和對接下法蘭的尼龍困扎帶→滑環夾在兩法蘭中間→法蘭對接螺絲應連接牢固→所有連接銷針全部打開，油管路各部螺絲緊固。
4. 充氣與檢漏：充氣前先用干燥氮氣沖洗充氣管路→用SF6氣體沖洗一遍管路→重啟速度與額定壓力要求→核對密度繼電器二次回路接點并記錄以及數據要求。
5. 液壓系統注油與排氣：液壓機構處于分閘位置，加油至最高油位→排除液壓系統中空氣等要求→慢合、慢分通過高壓放油閥進行兩次高壓狀態排氣至壓力為零。
6. 分合閘鐵芯動作間隙：機構活塞桿行程值范圍要求→合閘電磁鐵行程參數要求→分閘電磁鐵行程參數要求。
7. 壓力表動作校驗值的規定：液壓機構標準壓力值參數要求。
8. 電氣控制回路檢查：輔助開關外觀及轉動角度要求→接觸點良好→斷路器分合操作一次，斷路器計數器計數一次→油泵電機啟動一次、油泵計數器技術一次→二次回路測試要求描述。
9. 斷路器實驗標準：測量斷路器分、合時間及速度標準，分、合閘動作電壓標準描述。 |
|
隔離開關安裝 |
1. 開關安裝前的檢查：要求對零部件、按裝箱單逐一清點，所有部件附件備件齊全完整，無損傷和銹蝕、瓷件無破損和裂紋，檢查技術文件是否齊全，工器具準備齊全。
2. 設備支架檢測：安裝前對支架進行檢測，相間軸線偏差≤10mm，標高偏差≤5mm，垂直度≤5mm，本相間距偏差≤5mm，頂面水平度≤2mm。
3. 底座安裝：底座無裂紋，與支架連接牢固→三相底座上面水平保證相間距離軸線偏差數值范圍≤10mm→三相聯動輸出軸在一條直線上。
4. 靜觸頭、主刀閘與支持絕緣子的安裝：絕緣子探傷無裂紋，表面清潔等狀態要求→同柱各節絕緣子要求在同一垂直線上，上下節絕緣子安裝正確→靜觸頭的狀態要求→動觸桿鍍銀層無脫落→中間軸轉動輕便、靈活→連接牢固可靠→導電接觸面涂中性凡士林→絕緣支柱與底座平面垂直偏差范圍控制數值要求→轉動絕緣子沿垂直線偏差數值要求→絕緣子與底座法蘭連接牢固→觸頭合閘到位要求。
5. 操作機構與傳動部分的安裝：傳動裝置安裝要求水平與支持絕緣子連接牢固→傳動裝置連接臂、連桿、接頭銷軸完好無銹蝕叉接可靠→三相拉桿在同一水平線上→操作機構部件齊全及其要求→操作機構安裝要求→操作機構主軸與閘刀主軸及傳動桿同軸，軸線重合偏差≤1mm。
6. 接地刀閘及手動機構的安裝：底座無裂紋與底座連接牢固→傳動部分靈活并涂低溫潤滑脂→軟連接導點可靠無折損連接牢固→導電管的要求→靜觸指表面光滑清潔涂中性凡士林油→操作機構與支架安裝牢固→接地刀閘動作操作要求→合閘位置動觸頭接觸面中心與觸指刻線重合，接觸可靠，深度范圍要求→地刀分閘狀態要求。
7. 整體調試：主閘刀分閘位置，校正支柱絕緣子使其垂直于水平面，使用U形墊調整→隔離開關合閘到位，主導電桿與底座基本平行→中相隔離開關與操作機構的分、合閘起始位置要求一致→操作相與非操作相連接反復調整連桿長度→保證三相合閘位置的正確性和同期性→整體調整符合技術要求。 |
|
互感器安裝 |
1. 互感器外觀檢查：密封良好，油位正常→瓷箱無裂紋、損傷和滲漏油→接線端子完好接線板清潔干燥→底座無明顯變形、表面油漆完好。
2. 互感器實驗測試：測試內容化感其進行絕緣油實驗、電氣絕緣實驗、繼電保護、電能計量、儀表進行二次參數測試。
3. 支架的檢測：標高偏差、相間軸線偏差、垂直度要求。
4. 互感器安裝：吊繩應固定在吊環上起吊時用纜繩穩定→同一組互感器的極性方向要求一致→化感其必須按組件編號安裝不得互換→底座要求可靠接地→二次接線盒銘牌朝向一致。
5. 一、二次接線：一次端子引線接頭部位接觸良好、并涂以凡士林油→按照標記重新恢復二次接線。 |
|
避雷器安裝 |
1. 安裝前準備和檢查：瓷件無裂紋、破損→瓷套與鐵法蘭粘合牢固→避雷器安全裝置要求完整無損。
2. 支架的安裝：檢測標準要求標高偏差、頂面水平度、相間軸線偏差、垂直度數值。
3. 避雷器的安裝：起吊中用纜繩穩定、放置傾斜→并列安裝的避雷器三相中心在同一直線上→銘牌要求位于易于觀察的同一側→均勻環水平、不得歪斜→放電記錄器安裝在基礎構架上安裝位置要求一致、便于觀察→放電記錄器密封要求良好→放電記錄器高壓端連接線應接于避雷器下端法蘭上→放電記錄器接地端應牢固可靠、所有連接螺栓齊全→桿體與地網有兩處可靠接地→避雷器要求用雙節點接線端子、引線的連接不應使接線端子受到允許的外加應力。 |
|
軟母線安裝 |
1. 絕緣子串的組裝：絕緣子瓷質完好無損→鑄鋼件無裂紋無銹蝕金具及緊固件應光潔平滑無裂紋符合國家標準→組裝時絕緣子彎頭開口方向一致→連接金具要求匹配、開口銷必須分開、可調金具的調節螺母鎖緊。
2. 導線下料：導線外觀要求完好、無斷股、松散及損傷、擴徑導線無凹陷和變形→展放導線要求防止導線磨損→導線切割前在切割處兩側用細鐵絲扎緊→導線斷面與軸線垂直。
3. 導線壓接：線夾規格和尺寸與導線規格型號相符→清除導線和線夾氧化膜并用丙酮或汽油清洗清洗長度不小于壓接長度1.2倍→擴徑導線壓接前應用芯棒把壓接部分空隙填滿芯棒長度和鋁管壓接長度相等→導線深入線夾的壓接長度應達到規定長度→壓接模具與被壓接管配套、壓接時注意事項→導線壓接后的效果。
4. 母線敷設：牽引掛點位置適當以便于懸掛連接、牽引點采取對絕緣子保護措施→緊線前清潔導線和絕緣子→母線輻射采用張立方式防止導線摩擦地面→牽引力不超過導線最大張力→最邊緣軸線梁柱打纜風繩→絕緣子碗口要求向下整個緊線過程導線不得與地面摩擦。 |
|
硬母線安裝 |
1. 管母線加工：管母接頭處必須加工坡口和加裝襯管，并按設計要求加工補強孔→管母支撐平面水平、誤差范圍要求→焊接前對管母進行校直，撓度控制范圍要求→襯管、管母坡口及坡口的對應操作要求→焊接前對口平直彎折偏移、中心線偏移、管母對接間隙等誤差范圍要求→焊接時襯管位置、焊接方法步驟→焊縫形狀、焊縫、焊點要求→母線焊完未經冷卻不得移動和受力→翻動母管的方式方法→計算木管的預拱值。
2. 支柱絕緣子組裝：支柱絕緣子的軸線、垂直高度和標高要求滿足管母安裝要求→支撐管母的固定金具、滑動金具和伸縮金具位置符合設計要求。
3. 母線安裝：安裝好的支柱絕緣子找平后、軸線應調整在一條直線→在地面安裝好金具、封端頭、封端頭滴水孔應向下→管母的吊裝方式方法、高差等→支撐管母定位滿足設計圖紙的申索要求。 |
|
三、供配電 |
作業前準備 |
1. 現場勘查：進行配電線路帶電作業，均應根據工作任務組織現場勘查，勘察人員有：工作票簽發人、工作負責人、作業人員→勘查內容：設備運行狀況（跌落式開關、隔離刀閘、斷路器）、能否進行帶電作業的判斷、確定作業方法（絕緣斗臂車、絕緣手套作業法）、確定所需工具（絕緣操作桿、絕緣吊繩、并溝線夾、導線遮蔽罩）、應采取的安全措施（安全圍欄、警示牌）→天氣要求：可操作天氣、不可操作天氣與不宜操作天氣的介紹→勘查記錄填寫；
2. 工作票填寫與簽發：進入工作平臺→生產管理→計劃任務中心→工作任務管理單→配電工作任務單班組管理→指派負責人→班組負責人→任務處理→工作票→新建工作票→票類型→任務單關聯票列表→填寫內容示范與演示→確認提交；
3. 工具搬運與檢測：帶電作業工具應存放在通風良好，清潔干燥的專用工具庫內，室內相對濕度保持在50-70%，工器具出庫前應對工器具進行外觀檢查，并在合格的試驗周期內，有缺陷的帶電作業工具應及時修復，不合格予以報廢禁止使用。帶電作業工器具在運輸過程中，應裝在專用工具袋、工具箱及專用工具車內以防受潮或損傷；
4. 操作前準備：操作前應檢查核對現場設備名稱編號和斷路器，隔離開關的斷、合位置是否具備帶電作業條件，工作負責人在帶電作業開始前與值班調度聯系。需要停用重合閘或直流再啟動保護的作業和帶電斷、接引線應由值班調度員履行許可手續。斗臂車工作位置應選擇適當，避開附近電力線和障礙物，支撐應牢固可靠并有防傾覆措施，斗臂車車體應可靠接地，要求臨時接地體埋深應不小于0.6m。
5. 召開現場站班會：要求工作負責人應正確安全的組織工作，布置當日工作安排更換跌落式熔斷器，工作前對工作班成員進行危險點告知，交代安全措施和技術措施，安排斗內作業、地面作業人員分工并確認每一個工作班成員都已知曉，工作班成員也應掌握工作流程及工作中的危險點履行確認手續。在市區或人口稠密地區進行帶電作業時，作業現場要求設有安全圍欄“止步高壓危險”警示牌、“前方施工請繞行”指示牌，進入作業現場應將使用的帶電作業工具放置在防潮帆布或絕緣墊上防止絕緣工具使用中臟污和受潮，要求絕緣工器具不能與金屬工具材料混放，帶電作業工具使用前應進行專業阻值檢測等，操作過程注意事項等。
6. 絕緣斗臂車測試：要求使用前在預定位置空斗試操作一次，確認液壓傳動、回轉、升降、伸縮系統工作正常，操作靈活，制動裝置可靠。
7. 進入絕緣斗臂車：進行直接接觸20kV以下電壓等級帶電設備作業時，要求穿合格的絕緣防護用具，安全帶應系在斗內專用掛鉤上。 |
|
|
作業過程 |
1.更換跌落式熔斷器作業過程：操作絕緣都移動時，要求防止與電桿、導線、周圍障礙物等碰擦，絕緣斗離導線1-2米或工作轉移時，應緩慢移動，動作平穩，嚴禁使用快速檔，作業時斗臂車不得熄火，作業時絕緣斗的有效絕緣長度不應小于1米，對地不小于0.4米，與鄰相導線距離不小于0.6米，不能確保安全距離時要采取遮蔽措施。作業時注意事項等，依次進行合理安全操作，三項引線斷開的操作原則與方法，三項熔斷器安全方法與原則講解，三相引線連接方法與操作原則，作業人員檢查裝置是否符合運行要求，有無遺留物品，作業完畢后返回地面。作業結束核對人員清理工具、拆除安全設施等。
2.更換耐張絕緣子作業過程：說明工作前情況介紹，開始本次操作演練，工作人員進行絕緣遮蔽，對中相導線絕緣遮蔽，防護措施、安全距離參數說明→更換瓷瓶，收緊導線后用絕緣拉線繩收緊并固定，傳遞絕緣工器具時使用絕緣吊繩，綁扎牢固防止高空落物→更換內相側與外相側，三相耐張絕緣子的更換方法與原則→更換中相→絕緣遮蔽拆除，無異常→作業人員檢查裝置符合運行要求，確認無遺留物→返回地面→作業結束→清理工具拆除安全設施。
3.更換柱上隔離開關作業過程：說明工作前情況介紹，開始本次操作演練，絕緣遮蔽，防護措施、安全距離參數說明→拆除引線，拆除方法與原則→拆除開關，傳遞絕緣工器具時使用絕緣吊繩，綁扎牢固防止高空落物→準備安裝新開關，三相隔離開關更換可按由簡單到復雜、先易后難或先近后遠的原則進行→對新安裝的開關進行拉合實驗→連接引線，先接負荷側后接電源側→開關更換結束一切正常→作業人員檢查裝置符合運行要求，確認無遺留物，絕緣斗退出有電工作區域→返回地面→作業結束→清理工具拆除安全設施。
4.帶負荷更換柱上負荷開關作業過程：說明工作前情況介紹，開始本次操作演練，絕緣遮蔽，防護措施、安全距離操作→安裝引流線→外側相短接，短接引流前必須核對相位，組裝絕緣引流線的導線處應清除氧化層，線夾接觸牢固可靠，絕緣引流線與其他相帶電體和接地體寶成安全距離，避開負荷開關拆卸位置，其兩端連接完畢且遮蔽完好后采用專用設備工具檢測確認連接良好→斷開負荷開關→絕緣遮蔽→斷開負荷開關引線→更換開關，傳遞絕緣工器具時使用絕緣吊繩，綁扎牢固防止高空落物→新負荷開關安裝完畢確認開關在斷開位置→連接引線→確認隔離開關合閘無誤→合負荷開關并確認開關在閉合位置→電流測試儀檢測三相引電流，確認連接良好→拆除引流線→拆除絕緣遮罩→作業人員檢查裝置符合運行要求，確認無遺留物，絕緣斗退出有電工作區域→返回地面→作業結束→清理工具拆除安全設施。
5.更換跌落式熔斷器上引線作業過程：說明工作前情況介紹，開始本次操作演練，作業人員在距離地面不高于0.5米的高度進行登桿，作業人員交錯登桿，保持與帶電體間有足夠的作業安全距離，上下傳遞工器具使用絕緣吊繩→拆除上引線→絕緣遮蔽→另側相引線斷線→中相引線斷線，拆除順序先兩側后中間→引線制作→安裝引線→接上引線，作業人員注意站位高度，動作幅度不能太大，防止引線彈跳防止高空落物→上引線連接完畢，向下傳送工具→檢查有無遺留工具，工作人員逐次下桿→項工作負責人匯報→清理工具和現場。 |
|
四、違章操作及糾正 |
開工準備 |
1. 現場勘察：不進行現場勘察與糾正。
2. 工具的放置：隨意擺放工具與糾正。
3. 絕緣工具的檢查：不進行外觀檢查、不戴手套進行檢測、絕緣測試不合格、使用不合格的絕緣工具等糾正。
4. 斗臂車：支腿支撐不牢固、作業前未進行空斗試驗、安全距離不夠、車體未進行良好接地等糾正。
5. 安全措施：工作現場未設置工作欄、使用不合格的絕緣繩的糾正。
6. 著裝要求：作業前著裝不合格、屏蔽服衣褲電阻值糾正。
7. 停用重合閘：重合閘未退出便開始作業的糾正。 |
|
作業過程 |
1. 監護制度：監護人直接操作、監護范圍超過一個工作點、未得到監護人許可便作業的糾正。
2. 安全技術措施：人體與帶電體距離小于0.4米（安全距離不夠）、不采取隔離措施、同時接觸帶電體和接地導體的糾正。
3. 等電位作業：沒穿屏蔽服、對接地體的距離小于1.8米（安全距離不夠）、對相臨導線的距離小于2.5米（安全距離不夠）、與接地體距離與帶電體距離220kV組合間隙為2.1米（安全距離不夠）、接地不可靠、與帶電體距離小于0.3米（安全距離不夠）、直接傳遞工具、220kV良好絕緣子片數不夠9個等的糾正。
4. 絕壁斗車的使用：絕緣臂的有效長度不夠、安全距離小于1米、下部人員離開操作臺的糾正。
5. 絕緣工具的使用：未正確使用安全帶、用非絕緣繩索傳遞物品、有效絕緣長度不夠的糾正。
6. 絕緣遮蔽：絕緣遮蔽范圍不夠、遮蔽順序不正確、絕緣重合部分小于15cm的糾正。
7. 斷接引線：熔斷器未退出運行、未防止電擊、同時接觸未接通的或已經斷開的導線兩個斷頭、不核對相位、接觸不牢固的糾正。
8. 檢測絕緣子：對火花檢測器不進行檢測便使用的糾正。
9. 帶電清掃：帶電清掃機械正確操作方式方法說明，未帶護目鏡等糾正。 |
|
工作終結 |
1. 作業后的檢查：每項作業結束后，仔細清理工作現場，工作負責人應嚴格檢查設備上有無工具和材料遺留，設備是否恢復工作狀態，全部工作結束后，應向調度部門匯報。
2. 結束匯報：工作終結后，工作負責人及時報告工作許可人，報告方法有當面報告、電話報告并經復誦無誤。 |
