SG-XY11 典型零件實測繪圖訓練裝置
一、產品特點
1、項目實際化：以典型實際零件為訓練對象；
2、功能系統化：看圖找零件、零件測 繪 、零件繪圖三位一體的訓練模式；一視圖、二視圖、三視圖和多視圖零件由簡單到復雜的訓練過程。
3、學生大眾化：小型、組合、便攜式訓練裝置，兩三人一組，讓盡可能多的學生獲得充分的訓練機會；
4、教學標準化：配套的訓練指導書，教和學都十分方便、教學效果顯著；
5、管理便利化：零件、測量工具及指導書均放在一個精制的箱子里，管理十分方便。
二、配置及參數

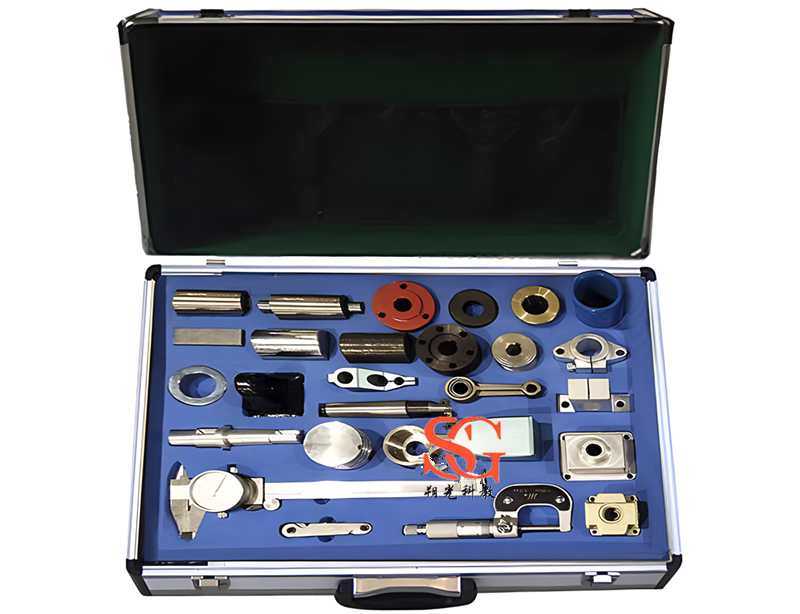

1、典型零件（24 件/套）
（1）一視圖零件：光軸、 銅 套、墊片等
（2）二視圖零件：長方體、帶鍵槽軸、皮帶輪、法欄盤、聯軸器、支架等
（3）三視圖零件：底座、低速軸、軸承座等
（4）多視圖零件：活塞、閥體等
2、測量工具：游標卡尺、外徑千分、螺紋樣板、圓弧樣板等
3、便攜組合式：檢測零件、測量工具及指導書均放在一個精制的綜色箱子里
4、外形尺寸：410mm×310mm×100mm
三、實訓項目
（一）訓練模式
1、看圖找物訓練；
2、零件測繪訓練；
3、三維投影繪圖訓練；
4、立體圖繪圖訓練
（二）訓練內容
1、一視圖零件測繪訓練
2、二視圖零件測繪訓練
3、三視圖零件測繪訓練
4、 多視圖零件測繪訓練
|
