技術指標 |
說 明 |
|
裝置功能 |
1、通過冷卻結晶方法，以氯化鉀為結晶介質進行操作得到晶體產品。
2、通過結晶操作掌握提高結晶產品純度和產率的方法。 |
|

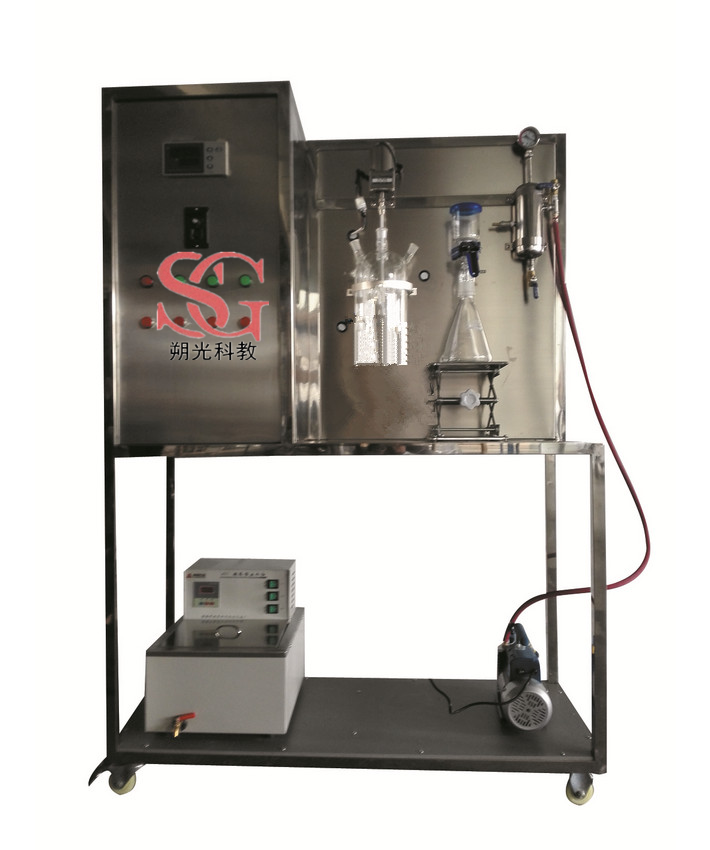

主要配置 |
攪拌電機、恒溫槽、循環泵、溫度傳感器、溫度控制儀、玻璃反應釜、過濾漏斗、緩沖罐、真空泵、接料瓶、不銹鋼支架、控制屏。 |
|
公用設施 |
水：裝置自帶恒溫水箱，連接自來水。實驗時由水箱循環泵送入系統，循環使用。
電：電壓AC220V，功率1.5KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。
實驗物料：氯化鉀、水 |
|
技術參數 |
1、不銹鋼恒溫槽，溫度范圍常溫-80°C。
2、攪拌電機，功率40W，攪拌速度0-300r/min，攪拌器為聚四氟材質。
3、PT100溫度傳感器，宇電AI501溫度控制儀。
4、超級恒溫槽：功率1.0KW，常溫-80℃。
5、緩沖罐：304不銹鋼材質，容積5L。
6、優質玻璃夾套結晶反應釜容積1L。
7、1000ml玻璃抽濾器
8、真空泵：旋片式真空泵 抽氣速率: ≥2L/s,轉速: 2800r/min,功率: 370W。
9、正泰電器：接觸器、開關、漏電保護空氣開關。
10、框架為304不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。
11、外形尺寸：1200×550×1800mm（長×寬×高），可移動式設計，帶3寸雙剎車輪。 |
|
測控組成 |
變量 |
檢測機構 |
顯示機構 |
執行機構 |
|
|
電機轉數 |
霍爾開關 |
轉數顯示儀 |
調速器 |
|
|
恒溫水浴加熱溫度 |
PT100鉑電阻 |
數字溫度控制儀 |
固態調壓模塊 |
|
|
結晶釜內溫度 |
PT100鉑電阻 |
數字溫度儀表 |
無 |
