設備參數：
模塊化帶鏈傳動孿生實驗臺采用模塊化設計：各個部件和模塊可以方便地拆卸、組裝和更換，便于進行不同類型的帶鏈傳動實驗，以及根據需求進行擴展和創新。融合帶傳動和鏈傳動：可自主拼接：學生可以根據實驗類型、方案和內容，自行動手進行傳動連接、安裝調試等操作。
一、產品概述：

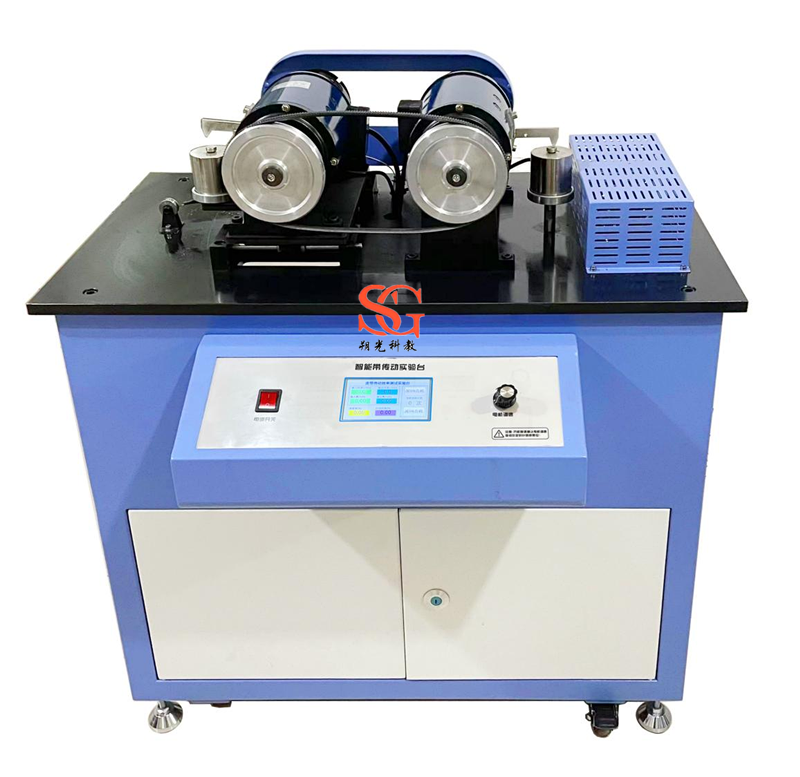

1、實驗臺主要由控制盒、伺服電機、磁粉動器，圓帶輪、V帶輪、平帶輪、鏈輪等組成。
2、采用PLC控制系統，配不小于7英寸液晶觸摸；可在觸摸屏在控制操作實驗，可進行調速、加載、并能設置相關實驗參數。
3、所有零件機構實現標準模塊化設計，方便教學及售后。
4、實驗臺配置了平帶、V帶、圓帶、鏈條可分別測出上述四種傳動的彈性滑動、效率曲線。
5、采用亞克力保護蓋設計，方便觀察實驗的同時兼具安全保護。
6、實驗臺采用鋁合金底板制，表面氧化處理,底板外形尺寸550x350x10mm
二、實驗項目：
1、平帶傳動效率實驗
2、V帶傳動效率實驗
3、圓帶傳動效率實驗
4、鏈條傳動效率實驗
5、數字孿生虛擬實驗
三、主要技術參數：
1、圓帶輪直徑60mm，圓帶直徑6mm，周長530mm。
2、V帶輪直徑60mm, V帶型號：7M，周長530mm。
3、平帶輪直徑60mm，平帶：寬10mm，厚1.5mm，周長530mm。
4、鏈輪直徑60mm。
5、配置伺服電機、磁粉制動器、加載控制器、編碼器、控制盒等
▲6、測控系統采用ARM Cortex-M3內核CPU作為數據采集及處理單元，能將實驗臺各傳感器數據實時采集和分析處理，并能在5英寸真彩液晶屏上顯示效率與滑差率曲線方便觀察分析實驗過程及特征，同時用戶可通過交互按鈕，設置各項參數，及手動、自動采集關鍵點數據。系統能脫離電腦完成從數據采集到曲線分析處理具有“采點數據”、“除點數據”、“擬合數據”、“數據列表”保存等功能，能脫離電腦完成實驗并顯示數據曲線和數據的保存。當系統與PC聯機時，各項參數可通過PC端測試系統設置，同時數據實時傳輸?shù)絇C端，配套的測試系統可將數據做進一步分析處理。用戶通過PC端測試系統，可實時檢測各項數據，同時能調節加載大小及轉速。
7、可通過手機微信掃描實驗臺上的二維碼，展示帶傳動實驗臺三維實物結構1:1設計爆炸視圖、實驗原理、實驗流程、數據采集、自由視角、實驗視角、可旋轉、縮放進行虛擬仿真實驗過程（投標時需附二維碼驗證）。
8、集成機械類實訓室安全教育講堂仿真軟件，采用虛擬仿真和動畫演示形式能夠使學生掌握各種安全操作規程、用電安全、人身的觸電方式及觸電急救方法；過電壓及防火防爆、火災的預防、各種滅火器的使用和火災逃生的方法等，集成實訓室安全教育理論知識并設計有考核問答采用做題方式強化學習效果。
9.實驗臺具有集成智能實驗室管理系統模塊，用戶通過認證后登錄手機或平板電腦系統，可實現遠程對離散設備進行集中式的管理。管理平臺功能包括對單套或多套設備實現電源管理可通過遠程控制管理該設備，管理員收到設備上電請求后可通過管理端系統開啟該設備，并可實時查看設備狀態，同時具有語音控制功能，可通過語音命令控制設備（投標現場提供該功能的實物演示視頻，要求視頻演示遠程管理和語音命令控制實驗臺實物的功能）
