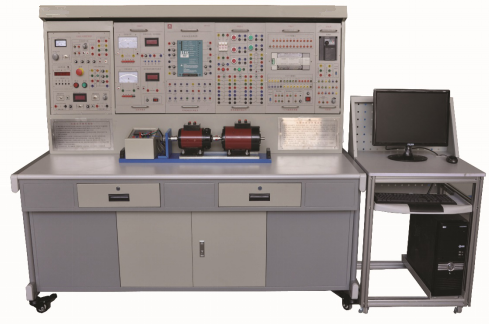

SGJS-03型高級維修電工及技師技能實訓考核裝置
一、概述
高級維修電工及技師技能實訓考核裝置是根據機械工業出版社出版的《維修電工技師培訓教材》中相關技能的培訓要求，而研發的實訓裝置。該裝置不僅可作為各企業、職業技術院校、技校等單位的維修電工技師培訓用的操作臺，而且也可作為有關部門對維修電工技師資格認定的考核鑒定設備。本套裝置還增設了故障設置與排除功能，具有豐富的波形觀測孔和故障測試孔，便于培訓考核。
它不僅涵蓋了電子技術(數、模電子技術)、電力電子變流技術、電機與拖動、自動控制、可編程控制器、單片機等幾個方面的技能培訓，還可以用于對從業人員進行崗位培訓、就業培訓以及各省、市的維修電工培訓和鑒定考核使用。
維修電工3D模擬仿真實訓分為電工基礎、照明電路、儀器儀表、低壓電器、電力拖動、電子器件、電子技術、機床電路、PLC控制等100多個實訓內容，學�？梢愿鶕�(jù)學生學習進度選擇相應的訓練模塊進行訓練。
二、特點
1、綜合性強
本裝置綜合了目前國內各類學校電子技術，電力電子、半導體變流、交直流調速、PLC可編程控制技術、電機控制理論等幾個方面的技能培訓項目。
2、適應性強
能滿足各類學校相應課程的實驗教學，深度和廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機的結合，裝置采用積木式結構，更換便捷，如需要擴展功能或開發新實驗，只需添加部件即可，永不淘汰。
3、整套性強
從專用電源、電機及其它實驗部件到實驗連接專用導線配套齊全，配套部件的性能、規格等均密切結合實驗的需要進行配套。
4、直觀性強
各實驗掛件采用分隔結構形式，組件面板示意、圖線分明，各掛件任務明確，操作、維護方便。
5、科學性強
裝置占地面積少，節約實驗用房，減少基建投資；配套的小電機均經特殊設計，可模擬中小型電機的特性和參數；小電機耗電省，節約能源，實驗噪聲小，整齊美觀，改善實驗環境；實驗內容豐富，設計合理，除了加深理論知識外還可結合實際開設設計性實驗。
6、開放性強
控制屏供電采用三相隔離變壓器隔離，并設有電壓型漏電保護裝置和電流型漏電保護裝置，確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，使用安全可靠；控制屏還設有定時器兼報警記錄儀，為學生實驗技能的考核提供一個統一的標準。由于整套裝置經過精心設計，加上可靠的元器件質量及可靠的工藝作為保障，產品性能優良，所有這些均為開放性實驗室，創造了條件。
7、維修電工3D動畫模擬實訓特點：
（1）在指導方針上，不以某專業或課程的教學大綱為依據，而是以國家維修電工職業標準為指導。
（2）在系統定位上，不以理論性系統性為主線，而是以職業技能的訓練養成為主要任務。
（3）在內容選擇上，不以驗證性的實訓為主要目的，而是以職業標準規定的技能點的仿真實訓為主線。
（4）在媒體使用上，不以簡單的播放式動畫為主，而是側重于動畫編程、受訓者的參與交互性訓練上。
（5）在表現形式上，不以實物照片而滿足，而是為追求最佳情景性效果采用三維建模技術。
（6）在教學設計上，不以簡單完成某個技能為滿足而是圍繞該技能設置了諸如目的、原理、認識、結構、拆裝、布局、連線、操作、排故、考評等盡可能完備的模塊。
（7）該軟件包含初級工與中級工、高級工全部12個實訓單元的研制工作，總共包含了近100多個實訓項目，基本覆蓋了電工、電子、電拖、維修電工、PLC等職業技能實訓和鑒定設備技術規范中所列出的主要技能項目。網絡版用于學生獨自仿真模擬練習，單機版用于老師教學實訓。
三、技術性能
1、輸入電源: 三相四線(或三相五線 380V±10％ 50HZ)
2、工作環境: 溫度-10℃－+40℃ 相對濕度＜85％（25℃） 海撥＜4000m
3、裝置容量：＜1.5KVA
4、外形尺寸：187.3×72.5×162.2 cm3
四、高級維修電工及技師技能實訓考核裝置的基本裝備
1、DK01電源控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）
（1）交流電源：三相交流電源 AC220V 1.5A電流（帶有過流保護措施）
三相交流電源 AC380V 5A 電流（具有輸出短路保護）
（2）高壓直流電源：勵磁電源：220V（0.5A），具有輸出短路保護。
（3）指針式儀表：交流電壓表一只：可通過其下方的波段開關切換指示三相電網輸入線電壓，精度1.0級;
（4）數字式儀表
1）真有效值交流數字電壓表一只：測量范圍0～500V,量程自動判斷、自動切換，精度0.5級，三位半數顯，為交流調速系統提供電壓指示；
2）真有效值交流數字電壓表一只：測量范圍0～5A，量程自動判斷、自動切換，精度0.5級，三位半數顯，具有超量程告警功能，為交流調速系統提供電流指示；
3）直流數字電壓表一只：測量范圍0～300V，三位半數顯，輸入阻抗為10MΩ，精度0.5級；
4）直流數字毫安表一只：測量范圍為0～2000mA，分20 mA、200 mA、2000 mA三檔，直鍵開關切換，三位半數顯，精度0.5級，具有超量程報警、指示及切斷總電源等功能。
（5）人身安全保護體系
三相隔離變壓器一組：三相電源首先通過三相漏電保護器，然后經鑰匙開關、接觸器到隔離變壓器，使輸出與電網隔離（浮地設計），對人身安全起到一定的保護作用。
電流型漏電保護裝置：控制屏若有漏電現象，漏電流超過一定值，即切斷電源。
實驗連接線及插座：強、弱電連接及插座分開，不能混插。強電連接線及插座采用全封閉工藝，使用安全、可靠、防觸電。
（6）實驗管理器
具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄與區分由于接線或操作錯誤所造成的漏電告警、儀表超量程告警等。
（7)故障設置箱：單片機智能故障設置，可設置40個故障點，并可對其進行排故功能。
智能考核系統是通過計算機控制、采集所有教學設備的所有故障的教學系統，并且可以管理學生信息，分?jǐn)?shù)自動計算，考核設備可以任意分配給每個學生，自動傳輸學號，允許學生分批考核并具有單機模式與多機模式考核，可以任意組合或設置設備故障，操作單元采用中文人機對話，允許聯網考核或脫機考核。學生與老師操作簡單方便。
（8）控制屏其它設施
控制屏正面大凹槽內，設有兩根不銹鋼管，可掛置實驗部件控制屏兩邊設有單相三極220V電源插座及三相四極380V電源插座，還設有實驗臺照明用的40W日光燈一盞。
2、DK02實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造形美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實驗室的布局。
3、DQ03-1固定電機導軌、測速系統及數顯轉速表。
電機導軌平整度好，無應力變形，加工精細，同心度好與互換性好，能保證電機與電機之間連接的同心度不超過±5絲，電機運行噪音小，實訓參數典型，能較好滿足實訓要求。
4、DQ29-2提供兩組900Ω×2/0.41A瓷盤電阻和一只轉換開關
5、DK03晶閘管主電路
提供12只5A/1000V的晶閘管，分成正、反橋兩組，每只晶閘管均設有RC吸收和保險絲保護裝置，晶閘管可通過觸發信號進行觸發（留有觸發脈沖輸入接口）。另外，還設有帶鏡面精密指針式直流電壓表（±300V，精度1.0級）、帶鏡面精密指針式直流電流表（±2A，精度1.0級）各一只以及平波電抗器一組。
6、DK04-1 三相晶閘管觸發電路
提供三相觸發電路、功放電路等，與“DK03”配套使用。
7、DK05晶閘管觸發電路實驗
提供單結晶體管觸發電路、鋸齒波同步觸發電路和西門子TCA785集成觸發電路。
8、DK06電機調速控制實驗（Ⅰ）
提供以下模塊：給定（帶數顯）、調節器I、轉速變換（FBS）、調節器II、反號器（AR）、電流變換（FBC）、電壓隔離器（TVD）。其中調節器I和調節器II的比例增益可用電位器進行調節。
9、DK06-1電機調速控制實驗（Ⅱ）
提供以下模塊：提供以下模塊：零電平檢測（DPZ）、轉矩極性鑒別（DPT）及邏輯控制（DLC）。
10、DK07-1直流斬波電路
主要由斬波器觸發電路及斬波主電路兩大部分組成。
11.DK07 直流斬波電路
提供組成直流斬波電路所需的元器件和采用專用的PWM控制集成電路SG3525�？赏瓿缮龎�、降壓、升降壓斬波電路等六種典型實訓。
12、DK08給定及實訓器件
提供一只燈泡負載、給定電壓（帶數顯，±15V可調電壓輸出）、二極管。
13、DK09新器件特性實驗
提供SCR、GTO、MOSFET、IGBT、GTR新器件，與DK13配套使用，可完成電力電子新器件的驅動特性實驗。
14、DK11單相調壓與可調負載
提供了一只0～250V/0.5KVA單相交流自耦調壓器，為相應的實驗提供可調電源；一個整流濾波電路以及0～90Ω/1.3A（串聯）或0～45Ω/2.6A（并聯）瓷盤可調電阻，為相應的實驗提供一個可調的阻性負載。
15、DK13 功率器件驅動與保護電路
電源：為驅動電路提供電源：包括±5V、±15V、+20的直流電源
驅動電路：提供GTR，GTO ，的MOSFET和IGBT的驅動保護電路。其中IGBT的驅動電路采用了專用芯片EXB841，MOSFET的驅動電路由分立元件組成。
PWM波形發生器：以SG3525為核心PWM波形發生器主要是為新器件驅動電路提供PWM驅動波形，可以通過頻率調節旋鈕進行頻率調節；通過占空比電位器來調節PWM波形的占空比。
16、DK29 功率表及單相變壓器
提供一只功率表和一只單相變壓器。
17、DK12變壓器實驗
提供三相芯式變壓器一個和一組三相不控整流電路。
18、PLC可編程控制器主機
（一）S7-200系列主機 (全教室共8臺采取這樣配置）
配置西門子S7-200系列 CPU224XP（AC/DC/RLY） PLC，集成數字量 I/O（14路數字量輸入/10路數字量輸出）、集成模擬量 I/O（2路A/D輸入、1路D/A 輸出）；兩個RS-485通信口、2相高速計數器速率最大100KKz TTL～24VDC高速計數，含有PPI通信；系統還配有PROFEIBUS-DP通訊擴展模塊EM277，配套PC/PPI編程電纜。
（二）S7-300系列主機(全教室共2臺采取這樣配置）
配備有西門子中大型300系列PLC CPU:CPU314-2DP/PN；24DI/16DO/4AI/2AO，其相關的編程軟件包 STEP 7 V5.3 SP2 中更高，帶硬件更新包；存儲器 RAM 內置96 KB；裝載存儲器 可插入(MMC) 最大8兆字節；CPU/程序塊 DB數量最大511 編號范圍1至 511 FB 數量最大1024 號碼順序0至2047 容量最大16KB，F(xiàn)C 數量最大1024 號碼順序0至2047 容量最大 16KB，OB 容量最大16 KB，嵌套深度 每個優先級8 在一個錯誤 OB中附加4；CPU/處理時間 位操作最小0.1μs，字操作最小0.2μs，定點數運算最小 2μs，浮點數運算最小3μs。帶電源、導軌、網絡接頭等必備件。PLC的接線端子全部引出。具有MPI及PROFIBUS-DP網絡通信功能。(24DI/16DO/4AI/2A），以太網通信等一切必須的軟硬件。
19、PLC可編程控制器模擬實訓（一）
提供運料小車、混料罐、機械滑臺、機械手及十字路口交通燈控制線路的實訓模塊。
20、PLC可編程控制器模擬實訓（二）
提供三相異步電動機Y/Δ啟動，三相異步電動機的正、反轉，四層電梯實訓模塊。
21、GDK28 變頻器調速控制實訓組件（西門子V20）
22、電子技術實訓組件（一）
提供鋸齒波發生器、RC正弦波振蕩器、正弦波方波鋸齒波發生器、電壓頻率轉換器、集成功率放大器、步進電機與環行分配器等實訓模塊。
23、電子技術實訓組件（二）
提供可逆計數譯碼器、十位邏輯電平、簡易數字式頻率計、單脈沖控制移位寄存器、數碼管顯示等實訓模塊。
24、電子技術實訓組件（三）
提供多種運算放大器、有源濾波器、電壓比較器、A/D轉換、D/A轉換、555時基電路、集成三端穩壓電路等實訓模塊。
25、電子技術實訓電源組件
提供電子技術實訓用的電源（±5V、±12V、±15V直流電源）、單次脈沖源、函數信號發生器、數字頻率計等。
26、單片機組件---四合一單片機綜合仿真實驗儀
綜合仿真實驗儀集成有MON51調試接口，用戶可在著名的Keil uVision2調試環境下調試、運行單片機程序。預留的ISP接口使單片機綜合仿真實驗儀還具有ISP編程器的功能。四合一功能：ISP、EDA、仿真、實驗儀。
本設備主要包括、電源模塊、仿真器模塊、液晶顯示、數碼管顯示、LED邏輯電平指示、指令、AD\DA、直流電機控制、步進電機控制、擴展模塊、溫度傳感器、串并轉換、IIC總線、語音模塊，USB接口、以太網接口、點陣屏等組成。各個模塊資源全部開放。
27、傳感器實驗系統
(1)實驗系統提供四組直流穩壓電源：±5V、±15V，具有短路保護功能，一組加熱源。
(2)低頻信號發生器：1Hz-30Hz輸出連續可調，Vp-p值10V，最大輸出電流0.5A。
(3)差動放大器：通頻帶0-10KHz，可接成同相、反相、差動結構，增益為1-150倍的直
流放大器。
(4)數字式電壓表：三位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度1%。
(5)數字式頻率/轉速表：由四只數碼管，2只發光管組成，輸入阻抗100KΩ，精度1%。頻率測量范圍1-9999 Hz，轉速測量范圍1-9999r/min。
提供電阻式傳感器,霍爾式傳感器,電容式傳感器,電感式傳感器,光電式傳感器,渦流式傳感器,溫度式傳感器,磁電式傳感器,壓電式加速度傳器,渦流式測速傳感器,磁電式測速傳感器,轉速傳感器,光纖式傳感器等。
28、DQ19 校正直流測功機（發電機，作為模擬負載使用）
220V、2.0A、 350W、1500r/min，即可作電動機又可作測功機，做電動機使用時，可作為發電機的原動機，也可用于拖動電動機完成四象限測試；作測功機使用時，由于電機經特殊設計，容量是被測電機的2～3倍，并經精密儀器校正，能很好的完成被測電機的加載輸出轉矩的測試
29、DQ19直流并勵電動機
30、DQ10三相鼠籠式異步電動機
31、DQ11三相線繞式異步電動機
32、DQ12線繞式異步電動機轉子專用箱
33、步進電機控制箱及步進電機實訓部件
34、電腦小推車
提供鋁木結構電腦小推車一個，帶萬向輪，設有顯示器保護罩。
35、導線架
提供歐式導線架，主要用于懸掛和放置實訓專用導線，外形尺寸為530mm×430mm×1200mm，具有5個萬向輪。
36、實驗連接線：根據不同實驗項目的特點，配備兩種不同的實驗聯接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。
37、維修電工綜合實訓仿真軟件（3D建模，虛擬實驗）
模塊分為電工基礎、照明電路、儀器儀表、低壓電器、電力拖動、電子器件、電子技術、機床電路、PLC控制等100多個實驗內容，學�？梢愿鶕�(jù)學生學習進度選擇相應的訓練模塊進行訓練。
利用生動的動畫演示，配合語音對電路工作原理進行講解；可通過半透明的原理圖上的提 示進行相關操作；具有與設備一致的實驗項目和實物元件介紹；具有實驗?zāi)康牡拿枋�、實驗器材的展示、典型電路的分析、電路原理聲動同步的解說、元件布局模擬操作、電路原理的模擬接線，模擬現場的工業仿真等功能。該軟件所有圖標及器件均采用3D建模，通過美工處理，整體畫面美觀大方。通過軟件的教學及仿真，能激發學員的思維、增強學員的感性認識，更好地剖析教學的重點、難點。
五、高級維修電工及技師技能實訓考核裝置能開設的實驗項目（所列器材全部配置時）
(一)電子技術
1. 鋸齒波發生器
2. RC正弦波振蕩器
3. 正弦波 方波 鋸齒波發生器
4. 電壓頻率轉換器
5. 集成功率放大器
6. 步進電機環形分配器
7. 可逆計數譯碼顯示電路
8. 數字定時器
9. 數字式頻率計
10. 單脈沖控制移位寄存器
11. 運算放大器（比例、加法、減法、積分）
12. 電壓比較器
13. 有源濾波器
14. 集成三端穩壓塊的應用
15. D/A 轉換實訓
16. A/D 轉換實訓
17. 555組成的單穩態觸發器
18. 555組成的多諧振蕩器
(二)電力電子變流技術
1. 單結晶體管觸發電路
2. 鋸齒波同步移相觸發電路
3. 西門子TCA785集成觸發電路
4. 單相半波可控整流電路
5. 單相橋式半控整流電路
6. 單相橋式全控整流電路
7. 三相半波可控整流電路
8. 三相橋式半控整流電路
9. 三相橋式全控整流電路
10. 單相交流調壓電路
11. 三相交流調壓電路
12. GTR、GTO、MOSFET、IGBT特性、驅動及保護電路
13. 直流斬波實訓
14. 直流（IGBT）斬波電路的性能研究（降壓斬波電路、升壓斬波電路、升降壓斬波電路、Cuｋ斬波電路、Sepic斬波電路、Zeta斬波電路六種典型線路）
(三)電機與拖動
1. 單相變壓器的設計，單相變壓器的空載、短路
2. 三相芯式變壓器同名端的判別及Y/Y-12，△/Y-1聯接組別
3. 直流電動機的機械特性及回饋制動
4. 交流電動機的機械特性及回饋制動
5. 步進電機
6. 直流伺服電動機
(四)自動控制
1. 晶閘管直流調速系統各主要單元的調試
2. 單閉環不可逆直流調速系統
3. 電壓、電流雙閉環不可逆直流調速系統
4. 轉速、電流雙閉環不可逆直流調速系統
5. 帶電流截止的轉速單閉環不可逆直流調速系統
6. 邏輯無環流可逆直流調速系統
7. 轉速、電流雙閉環三相異步電機調壓調速系統
8. 轉速、電流雙閉環三相異步電動機串級調速系統
9. 三相異步電機交流變頻調速系統
(五)可編程控制器
1. 基本指令練習
2. 用PLC進行運料小車的控制線路設計，并進行模擬調試
3. 用PLC進行混料罐的控制線路設計，并進行模擬調試
4. 用PLC進行機械滑臺的控制線路設計，并進行模擬調試
5. 用PLC進行機械手的控制線路設計，并進行模擬調試
6. 用PLC進行十字路口交通燈的控制線路設計，并進行模擬調試
7. 用PLC進行四層電梯的控制線路設計，并進行模擬調試
8. 用PLC進行三相異步電動機Y/△啟動控制線路設計，并進行調試
9. 用PLC進行三相異步電動機正、反轉控制線路設計，并進行調試
（六）變頻器，觸摸屏實訓
1. 變頻器基本操作實訓
2. 變頻器調速實訓
3. 基于PLC通信方式的變頻器的開環調速系統
4. 基于PLC通信方式的變頻器的閉環調速系統
（七）單片機實訓
單片機I/O口控制實驗，如撥碼開關信號輸入，LED發光二極管控制，按鍵輸入等實驗；
定時器輸出PWM實驗；
蜂鳴器驅動實驗；
結合單片機I/O口控制實驗和蜂鳴器驅動實驗的電子琴實驗；
串轉并的I/O口實驗；
并轉串的I/O口實驗；
74HC138譯碼器實驗；
8×8LED掃描輸出實驗；
555電路實驗（如脈沖輸出，頻率調整等實驗）；
運算放大器實驗（加減法，微積分等電路的實驗）；
繼電器控制實驗；
RS232串口通信實驗；
RS485差分串行通信實驗；
I2C總線實驗（實時時鐘、EEPROM和ZLG7290的實驗）；
結合I2C總線實驗而擴展的萬年歷時鐘實驗；
接觸式IC卡讀寫實驗；
18B20的單總線實驗；
結合18B20的單總線實驗和I2C總線實驗的溫度計實驗；
結合555電路實驗和單片機定時器頻率計實驗；
直流電機實驗；
步進電機實驗；
紅外收發實驗；
LCD 16*2 字符型液晶顯示實驗；
LCD 128*64 點陣液晶顯示實驗；
8155I/O擴展及RAM、定時器實驗；
并行的模數轉換實驗；
并行的數模轉換實驗；
串行的模數轉換實驗；
結合串行的模數轉換實驗和I2C總線實驗電壓表實驗；
結合I2C總線實驗、接觸式IC卡讀寫實驗、繼電器控制實驗的IC卡身份識別開關實驗；
USB1.1接口控制實驗；
CAN-bus接口控制實驗；
（八） 傳感器實驗
1. 電阻式（應變片）傳感器的單臂電橋性能實驗
2. 電阻式（應變片傳感器的半橋性能實驗
3. 電阻式（應變片傳感器的全橋性能實驗
4. 電阻式（應變片）傳感器的單臂、半橋和全橋的比較實驗
5. 變面積式電容傳感器特性實驗
6. 差動式電容傳感器特性實驗
7. 差動變壓器的特性實驗
8. 自感式差動變壓器的特性實驗
9. 差動變壓器的性能實驗
10. 光電式傳感器的轉速測量實驗
11. 光電式傳感器的旋轉方向測量實驗
12. 接近式霍爾傳感器實驗
13. 渦流傳感器的位移特性實驗
14. 被測體材質對渦流傳感器特性的影響實驗
15. 渦流式傳感器的振動實驗
16. 溫度傳感器及溫度控制實驗（AD590）
17. 磁電式傳感器的特性實驗
18. 壓電加速度式傳感器的特性實驗
19. 光纖傳感器的位移特性實驗
20. 光纖傳感器的振動實驗
21. 光纖傳感器的轉速測量實驗
（九）本裝置可設置的部分故障內容
1．可控硅觸發脈沖的丟失
2．整流橋熔斷絲故障
3．觸發電路同步信號的故障
4．觸發電路的觸發脈沖調節失效
5．速度調節器積分電容短路
6．速度調節器輸出斷路
7．轉速變換輸出斷路
8．電流調節器積分電容短路
9．電流調節器輸出斷路
10．電壓隔離器輸出斷路
11．反號器輸工作不正常
。。。。。。。。。。。。。。。。。
本裝置最多可設置40個獨立的故障點，每個實訓項目可通過多種故障的組合，可設置更多的故障。
六、高級維修電工及技師技能實訓考核裝置的配置清單（清單）：
|
序號 |
名 稱 |
數量 |
備注 |
|
1 |
電源控制屏 |
1件 |
|
|
2 |
實驗桌 |
1張 |
|
|
3 |
不銹鋼電機導軌、測速系統及智能數顯轉速表 |
1件 |
|
|
4 |
三相可調電阻（每組900Ω*2/0.41A） |
1件 |
|
|
5 |
晶閘管主電路 |
1件 |
|
|
6 |
三相晶閘管觸發電路 |
1件 |
|
|
7 |
單相晶閘管觸發電路 |
1件 |
|
|
8 |
電機調速控制實驗（Ⅰ） |
1件 |
|
|
9 |
電機調速控制實驗（Ⅱ） |
1件 |
|
|
10 |
直流斬波電路 |
1件 |
|
|
|
直流斬波電路 |
1件 |
|
|
11 |
單相調壓與可調負載 |
1件 |
|
|
12 |
功率表及單相變壓器 |
1件 |
|
|
13 |
變壓器實驗 |
1件 |
|
|
14 |
PLC可編程控制器主機（S7-200） (其中8臺中的配置型號) |
1件 |
|
|
PLC可編程控制器主機（S7-300） (其中2臺中的配置型號) |
1件 |
|
|
15 |
PLC可編程控制器模擬實訓（一） |
1件 |
|
|
16 |
PLC可編程控制器模擬實訓（二 |
1件 |
|
|
17 |
變頻器控制（西門子V20） |
1件 |
|
|
18 |
電子技術實訓組件（一） |
1件 |
|
|
19 |
電子技術實訓組件（二） |
1件 |
|
|
20 |
電子技術實訓組件（三） |
1件 |
|
|
21 |
電子技術實訓電源組件 |
1件 |
|
|
22 |
單片機組件 (配仿真器) |
1套 |
|
|
23 |
傳感器實驗系統 |
1套 |
|
|
24 |
直流發電機 |
1臺 |
|
|
25 |
直流并勵電動機 |
1臺 |
|
|
26 |
三相鼠籠式異步電動機 |
1臺 |
|
|
27 |
三相線繞式異步電動機 |
1臺 |
|
|
28 |
線繞式異步電動機轉子專用箱 |
1件 |
|
|
29 |
步進電機控制箱及步進電機實訓部件 |
1套 |
|
|
30 |
MCGS工控組態軟件 |
1套 |
|
|
31 |
昆侖通態7寸觸摸屏TCP7062 |
1件 |
|
|
32 |
歐式導線架 |
1件 |
|
|
33 |
電腦小推車（鋁木結構，帶萬向輪和顯示器保護罩） |
1張 |
|
|
34 |
高可靠護套結構手槍插實驗連接線 |
1套 |
|
|
35 |
維修電工綜合仿真軟件（3D軟件） |
1套 |
|
|
36 |
智能化網絡性故障實訓考核系統軟件 |
1套 |
|
附件一
維修電工綜合仿真軟件說明（3D仿真建模，提供虛擬實驗室）
模塊分為電工基礎、照明電路、儀器儀表、低壓電器、電力拖動、電子器件、電子技術、機床電路、PLC控制等100多個實訓內容，學校可以根據學生學習進度選擇相應的訓練模塊進行訓練。
利用生動的動畫演示，配合語音對電路工作原理進行講解；可通過半透明的原理圖上的提 示進行相關操作；具有與設備一致的實訓項目和實物元件介紹；具有實訓目的的描述、實訓器材的展示、典型電路的分析、電路原理聲動同步的解說、元件布局模擬操作、電路原理的模擬接線，模擬現場的工業仿真等功能。該軟件所有圖標及器件均采用3D建模，通過美工處理，整體畫面美觀大方。通過軟件的教學及仿真，能激發學員的思維、增強學員的感性認識，更好地剖析教學的重點、難點。
|
