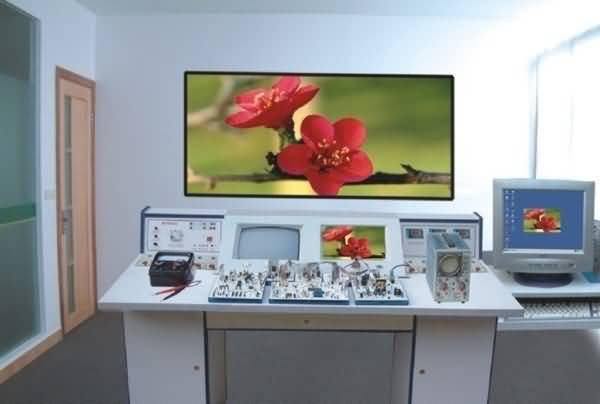

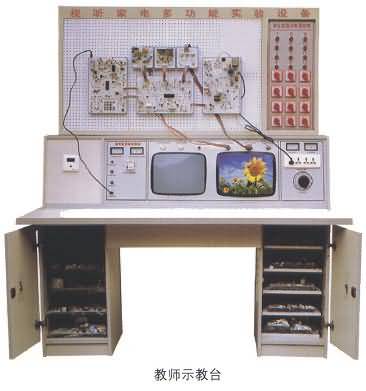

SG-99F實電實驗臺、家用電器實驗室設備（八合一實驗裝置）
一、概述:
家電實驗設備，吸收國內外先進教學儀器的優點，充分考慮實驗室現狀與發展，從性能和結構上進行了改進和創新，采用積木式結構，布局合理，使用方便，每個單元都可進行故障實驗、測試、研究、分析，并且教師可自編自導實驗，提高實驗效果及學生動手能力。

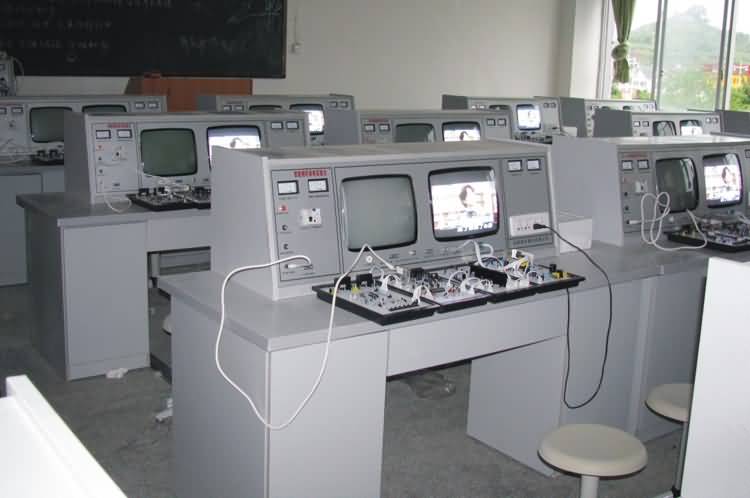

臥式
二、技術指示
1、工作電源：AC220V±10%50Hz
2、外形尺寸：110高×80寬×160長cm
3、整機功率：＜0.5KVA
4、人身安全保護：輸入電源隔離，浮地設計，設備具有電壓漏電保護裝置，短路保護。
三、功能
彩色電視機、電源采用光耦冷底板電源及AC輸入輸出保護功能。
1、彩色信號發生器：彩色信號發生器具有16種測試功能，即16種標準測試信號是來判答電視機的行、場線性是否正常，彩度、亮度、公共通道正常與否。
2、TA東芝二片彩色電視機：具有綠色字符顯示自動選臺，自動存臺，全自動遙控接收，PAL制等功能。電腦集成M50436，中段TA7680，解碼TA7698，伴音AN5655，場掃描AN5512，波段轉換LA7910。
3、黑白電視機：圖像中頻38MH2，伴音中頻6.5MH2，TA7611，伴音TA7176，場掃描UPC1031，具有U高頻頭，V高頻頭所有波段。
4、收音機具有調頻調幅功能，集成采用XC1191，功效采用LA4440，LA4440具有過壓過流過熱保護。
5、DVD機：DVD機兼容DVCD、SVCD、MP3、VCD等功能。
6、UPC黑白電視機：中級UPC1366，伴音UPC1353，場掃描UPC1031。
7、數碼卡拉OK具有混響高低音，左右聲道調節功能，混響采用BA5096。
8、錄音機具有錄放功能，中放采用LA3220、功放采用LA4440。
四、實驗臺主要配置
1、交流輸入電表1只，交流電源經隔離變壓輸出電壓表1只，行電壓指示表1只，行電流表1只。
2、漏電開關1只，電源輸入輸出保險各1只，四連插板1只，安全隔離變壓器1只，電壓調節開關1只。
3、彩色信號發生即信號源1臺。
4、14寸黑白顯示器1臺，14寸彩色顯示器1臺，內置彩色黑白高壓包各1只，內置3W楊聲器3只。
5、黑白、彩電：收錄音與實驗臺連接插座共6只。
6、上海精益FM-500型指針萬用表1臺。
7、鋁塑板34cm×117cm 1塊。
五、（八合一）功能與實驗（機種配置）
能完成下列機型的所有實驗：
1、數碼卡接OK、立體聲功放。
2、全自動遙控彩色電視機（東芝二片）
3、TA集成黑白電視機
4、調頻調幅收音機
5、錄音機
6、彩色信號發生器
7、DVD機（杜比AC-3解碼）
8、UPC黑白電視機
六、智能家電音視頻維修技能實訓考核裝置主要配置表(單臺配置)
|
序號 |
設備名稱 |
性能及材質 |
數量 |
|
1 |
學生實驗桌 |
臺面材質防火板，桌身材質三聚氰胺板1600mm×800mm×850mm |
1張 |
|
2 |
學生實驗臺 |
臥式鋼結構，背面為有機玻璃 |
1臺 |
|
3 |
教師演示桌 |
臺面材質防火板，桌身材質三聚氰胺板1600mm×800mm×850mm |
1張 |
|
4 |
教師實驗臺 |
臥式鋼結構，背面為有機玻璃 |
1臺 |
|
5 |
教師電源控制系統 |
可隨時控制學生實驗臺電源 |
1套 |
|
6 |
教師電腦桌 |
臺面材質防火板，桌身材質三聚氰胺板 |
1張 |
|
7 |
實驗臺面板 |
鋁塑絕緣板 |
2張 |
|
8 |
教師椅 |
五輪轉椅 |
1張 |
|
9 |
學生凳 |
ABS凳面，塑鋼結構 |
2張 |
|
10 |
故障演示軟件 |
有故障實例 |
1套 |
|
11 |
實驗說明書 |
產品實驗指導 |
20套 |
|
12 |
常用工具 |
|
20套 |
|
13 |
立體聲耳機 |
|
40只 |
|
14 |
彩色、黑白電視信號發生器 |
直選式 |
20臺 |
|
15 |
全隔離調壓器 |
內置式 |
20臺 |
|
16 |
彩色顯像管 |
14吋彩虹 |
20只 |
|
17 |
黑白顯像管 |
14吋上海海光 |
20只 |
|
18 |
便攜式萬用表 |
FM-500 |
20只 |
|
19 |
5.1聲道揚聲器 |
內置式，左、右環繞聲，左、右聲道，中置，重低音 |
120只 |
|
20 |
數顯電壓指示表 |
|
40只 |
|
21 |
數顯電流指示表 |
|
20只 |
|
22 |
電源空氣開關、帶短路和漏電保護 |
耀華牌漏電保護開關 |
20只 |
|
23 |
隔離電源輸出插座 |
萬能插座 |
40個 |
|
24 |
有線電視信號輸出結構 |
|
20套 |
七、智能家電音視頻維修技能實訓考核裝置單元板配置表
|
序號 |
產 品 名 稱 |
數量 |
|
單臺配置1 |
彩色東芝兩片電視機 |
東芝兩片機控制遙控 |
1塊 |
|
2 |
彩色電視機遙控實驗線路板 |
1塊 |
|
3 |
彩電高頻調諧中放伴音實驗線路板 |
1塊 |
|
4 |
彩電解碼、亮度、視頻放大實驗線路板 |
1塊 |
|
5 |
彩電行場掃描實驗線路板 |
1塊 |
|
6 |
黑白電視 |
TA黑白電視機高頻頭、中放、伴音和視放實驗線路板； |
1塊 |
|
7 |
TA黑白電視機行場掃描實驗線路板； |
1塊 |
|
8 |
黑白電視機穩壓電源實驗線路板 |
1塊 |
|
9 |
UPC 黑白電視機高頻頭中放伴音視放實驗線路板 |
1塊 |
|
10 |
UPC 黑白電視機行場掃描實驗線路板 |
1塊 |
|
11 |
DVD部分 |
DVD 機芯及伺服電路實驗線路板 |
1塊 |
|
12 |
DVD 開關穩壓電源實驗線路板 |
1塊 |
|
13 |
DVD 電腦控制、顯示及遙控電路實驗線路板 |
|
14 |
AC-3 |
AC-3、DTS雙解碼及2-5.1聲道3D環繞聲實驗線路板 |
1塊 |
|
15 |
功放 |
功放前置放大及顯示電路實驗線路板 |
1塊 |
|
功放電源及功率放大電路實驗線路板 |
1塊 |
|
16 |
錄放機 |
錄音、放音、功率放大實驗線路板 |
1塊 |
|
17 |
收音機 |
調頻、調幅超外差式立體聲收音機實驗線路板 |
1塊 |
八、實驗項目
1、利用電視信號發生器測試與檢修黑白電視機的方法；
2、利用電視信號發生器測試與檢修彩色電視機的方法；
3、調頻、調幅立體聲收音機工作原理的分析；
4、調頻、調幅立體聲收音機的操作與實驗方法；
5、錄放機基本參數的測試方法；
6、錄放機的操作與實驗方法；
7、東芝二片彩電微處理器M50436-560SP的認識與功能分析；
8、東芝二片彩電微處理器M50436-560SP遙控電路常見故障的檢修方法；
9、東芝二片彩電公共通道與伴音通道的電路分析；
10、東芝二片彩電TA7698解碼電路與圖像電路分析；
11、了解模擬量控制的原理；
12、行頻、行幅的調整；
13、紅外遙控器的發送與接收；
14、幀頻、幀幅和幀中心的調整；
15、聚焦的調整；
16、白平衡的調整；
17、副亮度的調整；
18、色同步相位的調整；
19、延時解調器幅度的調整；
20、屏幕字符位置的調整；
21、東芝二片彩電AFT電壓丟失，不能預置故障演示；
22、東芝二片彩電L頻段電壓丟失，L頻段節目不能預置故障演示；
23、東芝二片彩電微處理器無亮度控制信號輸出，亮度失控故障演示；
24、東芝二片彩電微處理器無音量控制信號輸出，音量失控故障演示；
25、東芝二片彩電微處理器第8腳無AFT開關信號輸出，不能預置故障演示；
26、東芝二片彩電U頻段電壓丟失，U頻段節目不能預置故障演示；
27、東芝二片彩電AFT開關信號丟失，不能鎖臺故障演示；
28、東芝二片彩電不能正常提取存儲器數據，無法選臺故障演示；
29、東芝二片彩電存儲器-30V擦除電壓丟失，不能更新數據故障演示；
30、東芝二片彩電行脈沖丟失，無字符故障演示；
31、東芝二片彩電字符消隱信號丟失，字符竄色、模糊不清故障演示；
32、東芝二片彩電場同步脈沖丟失，不能鎖臺；
33、東芝二片彩電AV/TV控制信號丟失，不能進行AV/TV轉換故障演示；
34、東芝二片彩電0~30V調諧電壓和U段電壓異常，不能調諧電臺故障演示；
35、東芝二片彩電0~30V調諧電壓和H段電壓異常，不能調諧電臺故障演示；
36、東芝二片彩電M50436的第2腳的音量控制信號未送到TA7680的第1腳，音量失控故障演示；
37、東芝二片彩電TA7680局部損壞，無聲音故障演示；
38、東芝二片彩電TA7680的AGC電路異常，圖像效果變差故障演示；
39、東芝二片彩電視頻輸出異常，無圖像故障演示；
40、東芝二片彩電6。5M伴音中頻丟失，無聲音故障演示；
41、東芝二片彩電聲音通道故障，無聲音故障演示；
42、東芝二片彩電中放無音頻信號輸出，無聲音故障演示；
43、東芝二片彩電伴音功放對管有一只損壞，音質變差，音量變小故障演示；
44、東芝二片彩電中放無視頻信號輸出，無圖象、無光柵故障演示；
45、東芝二片彩電色度延遲信號丟失，彩色變淡，有爬行現象故障演示；
46、東芝二片彩電4.43M晶振損壞,無彩色故障演示；
47、東芝二片彩電TA7698局部損壞,出現水平一條亮線故障演示；
48、東芝二片彩電場同步信號丟失,場不同步故障演示；
49、東芝二片彩電消亮點電路故障,關機有亮點. 故障演示；
50、東芝二片彩電亮度信號丟失,圖像變暗、模糊不清故障演示；
51、東芝二片彩電G-Y信號丟失，缺綠色故障演示；
52、東芝二片彩電B-Y信號丟失，缺藍色故障演示；
53、東芝二片彩電R-Y信號丟失，缺紅色故障演示；
54、東芝二片彩電對比度電路故障，圖像暗淡、對比度差故障演示；
55、東芝二片彩電行同步信號丟失，行不同步故障演示；
56、東芝二片彩電行振蕩電路丟失，無圖像、無聲音、無光柵故障演示；
57、DVD視盤機的基本操作；
58、DVD視盤機工作原理分析；
59、DVD視盤機的基本組成的認識；
60、激光頭的工作原理分析；
61、DVD視盤機參數的測量；
62、DVD視盤機維修時的操作方法；
63、DVD顯示屏無顯示故障演示；
64、DVD顯示控制電路CLK信號丟失故障演示；
65、DVD顯示控制電路SB信號丟失故障演示；
66、DVD顯示控制電路DATA信號丟失故障演示；
67、DVD鍵控電路故障一故障演示；
68、DVD鍵控電路故障二故障演示；
69、DVD鍵控電路故障三故障演示；
70、DVD+5V電源電路故障演示；
71、DVD -12V電源電路故障演示；
72、DVD+12V電源電路故障演示；
73、黑白電視電機行掃描電路的工作原理與故障分析；
73、黑白電視電機場掃描電路的工作原理與故障分析；
75、黑白電視電機圖像通道電路的工作原理與故障分析；
76、黑白電視電機伴音電路的工作原理與故障分析；
77、黑白電視電機同步分離電路的工作原理與故障分析；
78、TA黑白電視機電源取樣電路故障演示；
79、TA黑白電視機電源調整管損壞故障演示；
80、TA黑白電視機電源電路異常故障演示；
81、TA黑白電視機TA7609損壞故障演示；
82、TA黑白電視機場推動管損壞故障演示；
83、TA黑白電視機場輸出對管損壞故障演示；
84、TA黑白電視機行消隱信號丟失,有回掃線故障演示；
85、TA黑白電視機AFC電路故障,行不同步故障演示；
86、TA黑白電視機行逆程電容失效,行幅不足故障演示；
87、TA黑白電視機視放+100V電壓丟失故障演示；
88、UPC黑白電視機高頻頭損壞故障演示；
89、UPC黑白電視機CD1366的AGC電路故障演示；
90、UPC黑白電視機CD1353故障演示；
91、UPC黑白電視機音量控制電位器故障演示；
92、UPC黑白電視機視放管損壞故障演示；
93、UPC黑白電視機行場消隱電路故障演示；
94、UPC黑白電視機場同步電路故障演示；
95、UPC黑白電視機行振蕩電路故障演示；
96、UPC黑白電視機AFC電路故障演示；
97、UPC黑白電視機行消隱電路故障演示；
98、UPC黑白電視機場輸電路故障演示；
99、UPC黑白電視機穩壓電源故障演示；
100、功放基本電路分析；
101、BA5096工作原理分析；
102、功放R聲道無聲故障演示；
103、功放R聲道失真故障演示；
104、功放L聲道無聲故障演示；
105、功放L聲道失真故障演示；
106、功放前置電路故障演示；
107、功放混響電路故障演示；
108、功放聲音輸入電路故障演示；
109、功放運算放大器電路故障演示；
110、功放顯示電路故障演示；
|
