一、概況
實訓設備在結構上以建筑模型（包含電纜敷設模擬、變壓器及配電室、二次接線及室內布線室等典型結構）為基礎，由電纜敷設、電力變壓器的安裝、10KV低壓電纜終端的制作、小型配電箱安裝、線管布線、電動機的安裝等部分組成，各部分既可獨立實訓，也可組合成系統綜合實訓。
1.電纜線路施工采用角鋼挑架真實模擬現場電纜施工，包括低壓電纜終端及中間接頭的制作
2.電力變壓器采用特殊制作的小型干式電力變壓器進行接線、安裝及核相測試等
3.斷路器安裝采用小型斷路器來模擬現場少油斷路器

二、技術性能
1. 輸入電壓：三相四線制（或五線制）380V±10% 50Hz
2. 工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3. 裝置容量：＜6kVA
4．模擬房間外形尺寸：4000 mm×2400 mm×1910mm（長×寬×高）
5．低壓開關柜、變壓器柜外形尺寸：GCK 800 mm×600 mm×2000 mm（長×寬×高）

三、裝置配備
1. 實訓建筑模型
(1) 建筑模型是以框架式結構和萬能式網孔板相結合的形式，實訓房間底腳裝有帶剎車的萬向輪，可以方便的移動。學生可以在房間里對電氣動力設備進行安裝、調試實訓。
(2) 具有兩個實訓房間。一個實訓房間模擬配電房（含有配電箱、低壓開關柜、變壓器柜），另一個房間為電氣動力設備安裝調試房間（可以完成電纜終端制作、電機實訓、變壓器實訓、照明設備實訓、線管、線槽、橋架布線）。
2. 交直流電源、電氣設備配備
(1) 電源部分：三相四線380V市電經漏電保護器、接通總開關,由接觸器通過起、停按鈕進行操作送電，采用380V市電來模擬10kV電網進線電壓。
提供直流220V(0.5A)勵磁電源及0～250V(3A)連續可調穩壓電樞電源(具有過壓、過流及短路保護功能)各一組，并設有直流數顯電壓表及切換開關。
設有10kV指針式交流電壓表三只指示輸入的三相電源線電壓。交流電源輸出端設有過流保護及漏電保護功能。
(2) 實訓元器件一套：配有（1.6A-2.5A）低壓斷路器一只、RL1-15 3A螺旋熔斷器三只、2A直插式熔斷器2只、380V交流接觸器五只、接觸器輔助觸頭五只、（5.5-8A）熱繼電器一只、快動按鈕開關四只、按鈕開關盒一只、數字式電動機綜合保護裝置一套、控制變壓器一只、功率電阻三只、整流板一只、交流220V通電延時繼電器二只、交流220V斷電延時時間繼電器二只、直流欠電流繼電器一只、直流220V欠電壓繼電器一只、過電流繼電器一只、交流220V聲控感應開關一只、交流220V單極開關一只、鎮流器一只、日光燈一只、日光燈座一只、啟輝器一只、啟輝器座一只、交流220V白熾燈泡三只、螺口平燈座一只、單相感應式電度表一只、電流互感器一只、三相四芯暗插座一只、單相三芯暗插座一只、φ20線管、進口2025線槽各十米、接線端子四十只等低壓電器，用于完成動力和照明設備安裝調試實訓。
(3) 低電壓開關實訓柜一套：配有開關柜一套、400A膠板隔離開關一只、200A DW15萬能式斷路器一只，三相感應式無功電度表一只、三相感應式有功電度表一只、 400V/100V電壓互感器一只、5A/5A電流互感器三只、400V電壓表一只、0～５A(chǔ)電流表三只、功率因數表一只、電壓指示切換開關一只、4*40母線夾三只、4*40母線若干、30W散熱風扇一只、220V指示燈三只、RL1-15 10A螺旋熔斷器三只、RT18 10A直插式熔斷器2只、通用型接線端子四十只等。
(4) 變壓器實訓柜一套：配有變壓器柜一套、5kVA干式變壓器(帶無載調壓抽頭)一只、40*40母線若干、智能型溫濕度控制器一只、30W散熱風扇一只、絕緣子若干。
(5) 配電箱二套：配有配電箱兩只、150A斷路器一只、100A斷路器一只、50A斷路器三只、10A單相空氣開關二只、10A三相空氣開關二只、220V指示燈十二只。
(6) 實訓電纜一套：配有鎧裝電纜3*35平方/10kV 10米,電力電纜4*25 20米
電力電纜3*50+1*25 20米,中間電纜附件各一套、電纜橋架二米。
(7) 電動機機組、變壓器：配有電動機安裝平臺一套、350W直流電機一臺、1.1kW三相鼠籠式異步電動機一臺、5kVA干式變壓器一臺帶無載分接頭，分別可以正負5%和10%無載調壓。
(8) 折疊式人字梯一把:
3. 儀器工具
(1) 配有電工常用工具二套：剝線鉗一把、尖嘴鉗一把、40W電烙鐵一把、十字螺絲刀一把、一字螺絲刀一把、斜口鉗一把等。
(2) 儀器一套：鉗形電流表一只， 500V等級兆歐表一只，數字萬用表一只等。
(3) 電纜終端附件制作工具一套：交流220 V帶調溫?zé)犸L(fēng)槍一只、YQK系列手動液壓鉗一把、銅鼻子三只、100W電烙鐵一把、3M卷尺二把，小鋼鋸及鋸片一套、電工刀一把等。

四、實訓項目
（一）電氣照明設備的安裝
1. 線管敷設
2. 管內穿線與連接導線
3. 燈具、開關插座安裝
4. 典型照明電路的安裝及接線
（二）電纜線路的施工
1. 電纜的耐壓測試和絕緣檢測
2. 電纜支架的安裝
3. 電纜的敷設
4. 電纜的戶外式終端制作
5. 電纜的戶內式終端制作
（三）變配電設備的安裝
1. 變壓器的安裝
2. 變壓器的接線及檢測
3. 配電箱的安裝
4. 斷路器的安裝
5. 配電箱的接線
6. 電氣二次接線
7. 線管的敷設及布線
（四）電動機的安裝
1. 電動機的絕緣測試
2. 電動機的就位安裝
3. 電動機的首末端判別
4. 電動機機組的安裝
5. 電動機控制回路元器件的安裝
6. 電動機的接線與運行
五、配套教學資源（2套以下無此項配置）
★（一）在線教育課程開放平臺（具有軟件著作權，配1個登錄帳號）:
1）本系統是互通教學多元化管理平臺，將用戶傳統的各個平臺系統實施整合，集中互通管理，解決多平臺、多賬號難以管理、數據庫分散無法集中統計等問題。系統包含了：在線教務管理系統、在線課程資源管理平臺、在線習題庫平臺、在線考試考核平臺、線上視頻課程管理平臺及線上虛擬仿真教學管理平臺，真正意義的一站互通數據集中統計！
2）課程資源：多個微課視頻實拍采集教學視頻素材，后期影視包裝，片頭10秒左右，片尾5秒左右，視頻尺寸不低于1920*1080，視頻格式MP4、FLV等；多個虛擬仿真內容采用unity引擎開發，在pc端win系統上運行（win7、win8、win10，注不包含win xp）軟件。
3）為了教學的統一性要求在線教育平臺與實訓裝置是同一個生產商！
4）微課內容不少于：

學習項目	學習任務	參考課時
項目一、三相異步電動機啟動線路制作、調試與故障排除	任務一：識別低壓電器及異步電動機	2
	任務二：點動與自鎖正轉控制線路的實施	12
	任務三：聯鎖正反轉控制線路的實施與檢測	12
	任務四：Y-△降壓啟動控制線路分析與接線	6
	任務五：三相異步電動機順序控制線路安裝與測試	6
項目二三相異步電動機行程控制線路的設計及實施	任務一：電動葫蘆控制線路設計及實施	6
項目二三相異步電動機行程控制線路的設計及實施	任務二：工作臺自動往返線路設計及實施	4
項目三三相異步電動機制動控制線路分析設計及實施	任務一：三相異步電動機反接制動控制線路安裝與測試	4
項目三三相異步電動機制動控制線路分析設計及實施	任務二：三相異步電動機能耗制動控制線路安裝與測試	4
項目四卷簾門控制電路的安裝、調試及故障排除	任務一：卷簾門控制電路的安裝、調試及故障排除	10
	任務二：卷簾門PLC控制電路設計	4
	任務三：卷簾門PLC控制控制程序設計與調試	6
項目五傳送帶送料裝置控制線路的安裝、調試及故障排除	任務一：傳送帶送料裝置控制電路安裝、調試及故障排除	10
	任務二：用PLC技術實現傳送帶送料裝置控制	4
	任務三：編寫調試PLC程序及系統總調試	6

★（二）仿真軟件：
1、網絡版電工作業培訓教學軟件（安全用電）（網絡版、具有軟件著作權）
本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.2－2006）《“維修電工”職業技能實訓和鑒定設備技術規范》與教育部有關專業教學大綱而設計研制，包含電工初步（電工基礎、電工儀表、導線連接、安全用具、安全標志）、基本操作（低壓電器、電機與變電器、照明電路、電子技術）、風險排除（滅火器類型、滅火器使用）、觸電急救（觸電方式、防護措施、接地與接零、心肺復蘇）4大模塊，15個實訓單元，72個實訓項目。
軟件以技能為核心，項目為引領，任務為驅動，職場環境為背景，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性和靈活性于一身，性價比極高。為職業教育與技能實訓、鑒定信息化、現代化提供了豐富的教學資源。

2.二居室電氣布線仿真實訓軟件（網絡版，具有軟件著作權）

一、產品概述
二居室電氣布線仿真實訓軟件，依據《建筑電氣工程施工質量驗收規范》、教育部相關專業教學大綱，為緩解我國建筑設備類專業傳統實訓教學環節的不足、提高學生的職業技能水平而研制。軟件以一個典型的二居室住宅（包括主臥、次臥、廚房、客廳和衛生間共五個房間）為例，以標準設計為引領，以施工工藝為主線，開展與實際工作高度吻合的技能訓練。
本產品融合了多種制作技術，數據量小，運行流暢。軟件重視教學設計，內容豐富，訓練手段多樣；此外，軟件操作簡捷，可以完全支持學生的自主式學習，具有很強的職業性、情景性、過程性與互動性。
二、軟件內容
本產品包括技能實訓、漫游學習、答題練習三個部分，三個部分互相關聯，組成完整的操作實訓、漫游學習、知識考核三大教學環節。
技能實訓
包括多個技能實訓任務，如內線安裝、照明安裝、插座安裝等。根據實訓任務、圖紙及相關規范進行電氣布線等相關施工工藝的仿真操作，媒體形式主要為三維交互動畫，并在其中穿插技術要點和快問快答，學生可在操作提示的引導下自主進行學習訓練。
漫游學習
可自主觀察二居室中各個房間的線路布置情況，開關位置、照明位置等。通過在室內漫游，結合電氣施工圖紙，觀察室內布線的走向，了解設計理念并加深對于相關規范的理解。
答題練習
針對相關知識點進行問答考核，快速檢驗學習效果。進入模塊后可進行理論考試，作答完畢后實時顯示“成績卡”，并可通過“查看明細”回看作答情況及正確答案。
三、適用范圍
主要應用于高職高專土木建筑大類建筑設備類中的建筑設備工程技術專業、建筑電氣工程技術和建筑智能化工程技術等專業學生的仿真實訓；也適用于中等職業院校土木水利類中的樓宇智能化設備安裝與運行、建筑設備安裝等專業的學生仿真技能訓練和本科院校土木類建筑電氣與智能化專業的生產認知實習。
3.電氣測量與內外線仿真教學軟件（網絡版，具有軟件著作權）
A.軟件的功能特點
1. 情景性：全部訓練在三維場景下進行，學生猶如進入真實的施工現場，真實感極強，彌補了下現場難的困難。
2. 過程性：軟件以技能為核心，以施工工藝為主線，以技術規范為指導，以設備與工具的使用為基礎，重視養成性訓練，具有很強的實用性。
3．交互性：軟件貫徹以學生為主體的思想，設有實訓目的、實訓器件、實訓電路、器件布局、仿真運行、電路接線等，不僅可以供教師采用場景環境演示教學，更可以在網絡環境下由學生自主地按照進程與提示操作，突出了技能訓練。
4. 完備性：軟件重視教學設計，不同的知識單元含有諸如教學資源、故障檢測、操作提示、技術分析等多種情境和技能訓練教學模塊。
5. 軟件具有職業性、情境性、交互性、工藝性和智能性。
6. 在設計上，采用分級模塊化設計，結構清晰、便于重組。
7. 在媒體表現上，采用二維、三維動畫，具有強烈的情景帶入感。
8. 在內容設計上，力爭實現專業與企業生產崗位的對接、實訓內容與職業標準的對接、實訓過程與生產過程的對接、專業教學與職業資格證書的對接。
9. 本軟件不僅可以作為實訓教學應用，其大量的原理動畫演示也可以作為助教型軟件素材應用于課堂教學環節。
10. 以項目為引領、以任務為驅動、以工藝步驟為主線的設計理念。
11. 資源豐富，可服務于多種教學模式。
12. 資源碎片化，每個模塊可獨立，實現資源的有效利用。
13. 各個模塊的內容詳盡、系統，掌握維修電工核心技能的目的。
14. 注重教學設計，把抽象的概念具體化、把虛擬的概念實際化。
技術要求具有：重要知識點以技術要求的形式展示，強化學生掌握該技能。
15 特寫鏡頭：注重教學設計，把抽象的概念具體化、把虛擬的概念實際化，細節部分軟件設有特寫鏡頭。
16 視覺展示具有：軟件提供最佳視角，節省無效漫游時間，提高教學效率。
17 技術路線：軟件采用全三維編程技術、固定場景下的三維動畫與二維編程技術相結合，使數據有效壓縮，占用數據空間小。經測試，軟件的響應時間最多不超過1秒，運行速度達標。操作過程中支持連播功能，可連續播放交互式施工步驟，軟件即點即用，響應速度小于等于1秒，方便老師教學時同步講解知識內容并使學生加深記憶，鞏固學習。系統交互性強，操作簡單方便，使用靈活可靠。軟件媒體手段豐富，運用合理。
B.模塊內容響應
1、電工基本實訓包括內外線仿真實訓，該單元由儀表使用、供配電基礎、工具使用、導線連接、人工急救、照明線路1、照明線路2、照明線路3等至少8個實訓單元組成。
根據不同內容的教學大綱要求，儀表使用包括測電阻、測交流電壓、測直流電流、測直流電壓、兆歐表、鉗形電流表等至少6個實訓任務；例如，測電阻仿真實訓是參考操作提示語操作步驟進程仿真實物訓練，并分別回答各電阻值等問題。
供配電基礎包括系統概述、系統原理、基本要求、接線方式、低壓配電柜、低壓配電線路等至少6個實訓任務；例如，低壓配電柜仿真實訓，當鼠標劃上配電系統示意圖上的各部分，觀察各個功能模塊說明。
工具使用包括驗電筆、電工刀、鉗子類、螺絲刀、活絡扳手、沖擊鉆、安全帶、噴燈至少8個實訓任務；例如，驗電筆以文字圖片、視頻形式展示。
導線連接包括常用導線、導線選用、導線連接至少3個實訓任務；例如，導線連接文字形式說明導線連接的要求，分別以文字、圖片、視頻形式介紹說明單股芯線的連接、七股芯線的連接、七股芯線的T型分支連接、線頭與瓦形接線樁的連接。
人工急救包括實訓目的、單位操作、雙人操作、口對口準備、口對口方法、胸外壓準備、胸外壓方法至少7個實訓任務；例如，胸外壓方法，以文字、動畫形式形象生動的展示了胸外壓的方法，首先是掌根用力垂直向下擠壓，對成人應壓陷3-4厘米；擠壓后掌根迅速全部放松。每秒鐘擠壓一次，每分鐘擠壓100次為宜；注意擠壓時，切忌用力過猛；觸電者如果是兒童，可以用一只手?jǐn)D壓。
照明線路1包括實訓目的、實訓器件、實訓電路、器件布局、仿真運行、電路接線、通電測試至少7個實訓任務；照明線路2包括實訓目的、實訓器件、實訓電路、器件布局、仿真運行、電路接線、通電測試至少7個實訓任務；照明線路3包括實訓目的、實訓器件、實訓電路、器件布局、仿真運行、電路接線、通電測試至少7個實訓任務，例如照明線路3中電路連接仿真訓練點擊原理圖按鈕，原理圖可隱藏，再次點擊原理圖出現，參考操作提示在實物圖中找到相應的節點，用鼠標在兩點上點擊即可將實物圖中的線接上。
2、電工中級實訓包括電氣測量仿真實訓，該單元由電感線圈參數的測量、三項負載的測量、變壓器組別測定與試驗等至少3個實訓單元組成。
根據不同內容的教學大綱要求，電感線圈參數的測量包括實訓目的、實訓器件、儀表種類、儀表面板、儀表使用、器件測量、實訓電路、電路連接、通電測試至少9個實訓任務；例如，器件測量，參考操作提示，使用仿真儀表器件分別測試鎮流器和燈泡的電阻值。
三相負載的測量包括實訓目的、工作原理、實訓器件、電路接線、三相對稱負載、三相不對稱負載至少6個實訓任務；例如，三相對稱負載實訓，分別測量電壓和電流，參考操作提示，合上電源，使用萬用表仿真模擬測量線電壓和相電壓，最后得出數據表。
變壓器組別測定與驗證包括實訓目的、向量圖、工作原理、變壓器同名端判別、同相繞組判別、同相繞組同名端判別、高壓繞組同名端判別、通電驗證至少8個實訓任務，例如，同相繞組判別實訓，參考操作提示和操作步驟判斷桐鄉繞組（選擇題形式）。
3、電工技師與綜合實訓包括變配電電力保護實訓，該單元由ZB50使用、10KV小電流接地系統的漏電選線保護、10KV線路微機保護單元性能測試1、10KV線路微機保護單元性能測試2、0.4KV低壓線路微機保護單元性能測試、電動機低電壓保護、電動機負序過電流保護、電動機過負荷保護、變壓器帶載自動調壓運行、泄露電流試驗、直流耐壓試驗、交流耐壓試驗、變壓器微機保護單元測試等至少13個實訓單元組成。

六、設備配置清單

序號	物料名稱	規格型號	單位	數量	備注
一：電源控制配電箱部分
1	斷路器	DZ47LE-63	個	1
2	交流接觸器	CJX2-3210	個	1
3	電壓互感器	380V/100V	個	1
4	直流調速器	500W	個	1
5	電壓表	6L2-12KV/100V	只	3
6	直流數顯電壓表	DC300V	只	1
7	切換開關	2檔 XB2ED21	只	1
98	按鈕	LA38-11BN	只	2
10	指示燈	AD16-22D	只	1
11	配電箱	400200500	個	1
二：配電箱部分1
1	斷路器	DZL25-250/430 160A	個	1
2	電斷路器	DZ47-63 3P 50A	個	3
3	指示燈	AD16-22D	個	6
4	配電箱	400200500	個	1
二：配電箱部分2
1	斷路器	SE-100/330 100A	個	1
2	斷路器	DZ47-63 3P 10A	個	2
3	斷路器	DZ47-63 1P 10A	個	2
4	指示燈	AD16-22D	個	6
5	配電箱	400200500	個	1
二：照明與開關部分
1	聲控感應開關	86型	只	1
2	單極開關	86型	只	1
3	鎮流器	15W	只	1
4	啟輝器及座		套	1
5	日光燈	15W	只	1
6	日光燈座		只	1
7	白熾燈泡	10W 220V 螺口	只	3
8	螺口平燈座	螺口 86# E27	只	3
9	單相感應式電度表		只	1
10	電流互感器	BH-0.66 5A/5A	只	1
11	三相四芯暗插座	86型	只	1
12	三相四芯插頭		只	1
13	單相三芯暗插座		只	1
14	明盒	86型/明裝	個	3
15	暗盒	86型/暗裝	個	2
16	線管	φ25	米	10
17	線槽	2025	米	10
18	單極開關	86型兩位	個	2
19	電源插座	86型 223	個	2
20	白板（插座面蓋）	86型	個	2
21	明裝塑殼配電箱	9-12位	個	1
三：電氣控制部分
1	低壓斷路器	DZ108-20 3.2A-5A	只	1
2	螺旋熔斷器	RL1-15 3A	只	3
3	直插式熔斷器	RT18-32X 3P 2A	只	1
4	直插式熔斷器	RT18-32X 2P 2A	只	1
5	交流接觸器	CJX2-0910/380V	只	5
6	輔助觸頭	F4-22	只	5
7	熱繼電器	JR36-20 5.5-8A	只	1
8	按鈕開關	LA38-11BN	只	4
9	按鈕開關盒	4位	只	1
10	電動機綜合保護器	JD-5A	只	1
11	控制變壓器	BK-50VA	只	1
12	功率電阻	75Ω/75W	只	3
13	整流橋		只	1
14	通電延時繼電器	ST3P/ 220V	只	2
15	斷電延時繼電器	ST3PF/220V	只	2
16	直流欠電流繼電器	JL14-11ZQ	只	1
17	直流欠電壓繼電器	JCDY-2/Q 220V	只	1
18	直流過電流繼電器	JL14-11Z	只	1
19	硬線（電線）	BV 1.5mm2 紅色	米	100
20	多股軟線	RV 0.5mm2 紅	米	50
21	線比（線鼻）	Φ1.5-3 開口	個	50
22	直流電機		臺	1
23	三相鼠籠式異步電動機	1.1kW	臺	1
24	三相鼠籠式異步電動機	180W	臺	1
25	電機安裝板		塊	1
四：管線材部分
1	線管	Ф25 PVC	米	6
2	管直通	Ф25 PVC	個	5
3	管三通	Ф25 PVC	個	5
4	管彎頭	Ф25 PVC	個	6
5	管夾	Ф25	個	15
6	管接頭（杯疏）	Ф25	個	10
7	扎帶	3X100mm	包	1
8	鎧裝電纜	3*35平方/10kV	米	10
9	電力電纜	4*25	米	20
10	電力電纜	350+125	米	20
11	中間對接頭	GT-25	只	10
12	中間對接頭	GT-50	只	10
13	銅線鼻	DT-25	只	10
14	銅線鼻	DT-50	只	10
15	熱縮中間接頭附件		套	5
五：實訓工具部分
1	尖嘴鉗	150mm 6"	把	2
2	剝線鉗		把	2
3	電烙鐵	40W	把	2
4	一字螺絲刀	Φ5×150mm 中一字	把	2
5	十字螺絲刀	Φ5×150mm 中十字	把	2
6	斜口鉗	6"	把	2
7	驗電筆	0-500V	支	1
8	萬用表	DT890+	只	1
9	鉗形電流		只	1
10	兆歐表	500V	只	1
11	熱風槍	交流220 V	把	1
12	手動液壓鉗	YQK-300(8-300)	把	1
13	銅鼻子		只	3
14	電烙鐵	100W	把	1
15	卷尺	3M	把	2
16	手鋸弓	301	把	1
17	鋼鋸條	細齒	條	3
18	電工刀		把	1
19	活動扳手	8" 200mm	只	1
20	內六角扳手	1.5-10mm 全套	套	1
21	工具箱		只	1
六：其它部分
1	裝置平臺		套	1
2	低電壓開關實訓柜		套	1
3	變壓器實訓柜		套	1
4	護套自鎖線	Φ4×100CM 黃/綠/紅/藍/黑	條	50
5	安裝螺絲		套	1

返回頂部 ↑

相關產品： 支付寶, 百度,

友情鏈接: 財會模擬實驗室設備 ,

精品又大又爽又粗少妇毛片_亚洲大尺度gv无码专区_草莓视频app在线_26uuu成人亚洲综合色_成人福利在线播放_69偷拍亚洲另类无码专区_九九影院午夜理论片少妇_美女肏屄高潮日韩美女99_草草影院日韩AV无码精品_免费A级毛片久久18

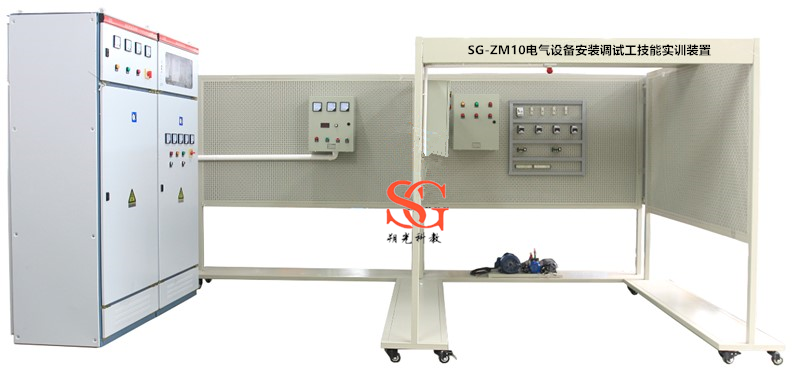

SG-ZM10 電氣設備安裝調試工技能實訓裝置
